1.创建用例图

1）一般情况下，用例图是UML中要绘制的第一个图。在用Rational Rose创建所用的模型之前，首先要新建一个工程，它包含该系统的所有静态图和动态图，如图8-18所示，单击“File”寅“New”菜单项。

2）右击“Use Case View”图标，单击“New”寅“Use Case Diagram”菜单项，如图8-19所示。此时在“Use Case View”树形结构下多了一个名为“NewDiagram”的图标，这就是新建的用例图。最好为用例图取一个有意义的名字，例如“Library”。可以右击此图标，单击“Rename”菜单项，为用例图重命名。

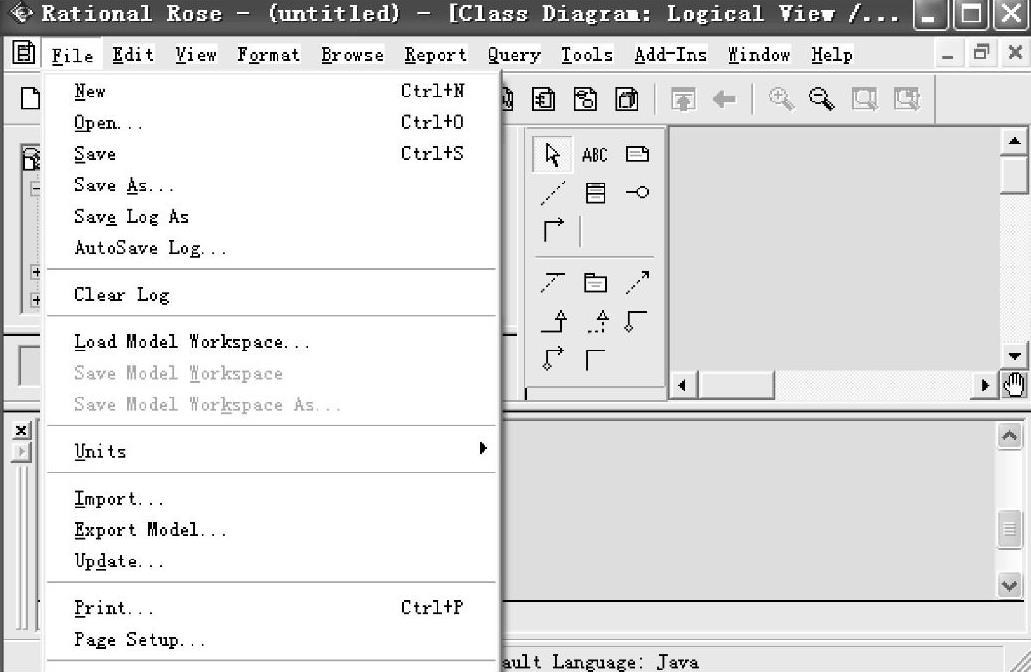

图8-18 新建Rational Rose工程

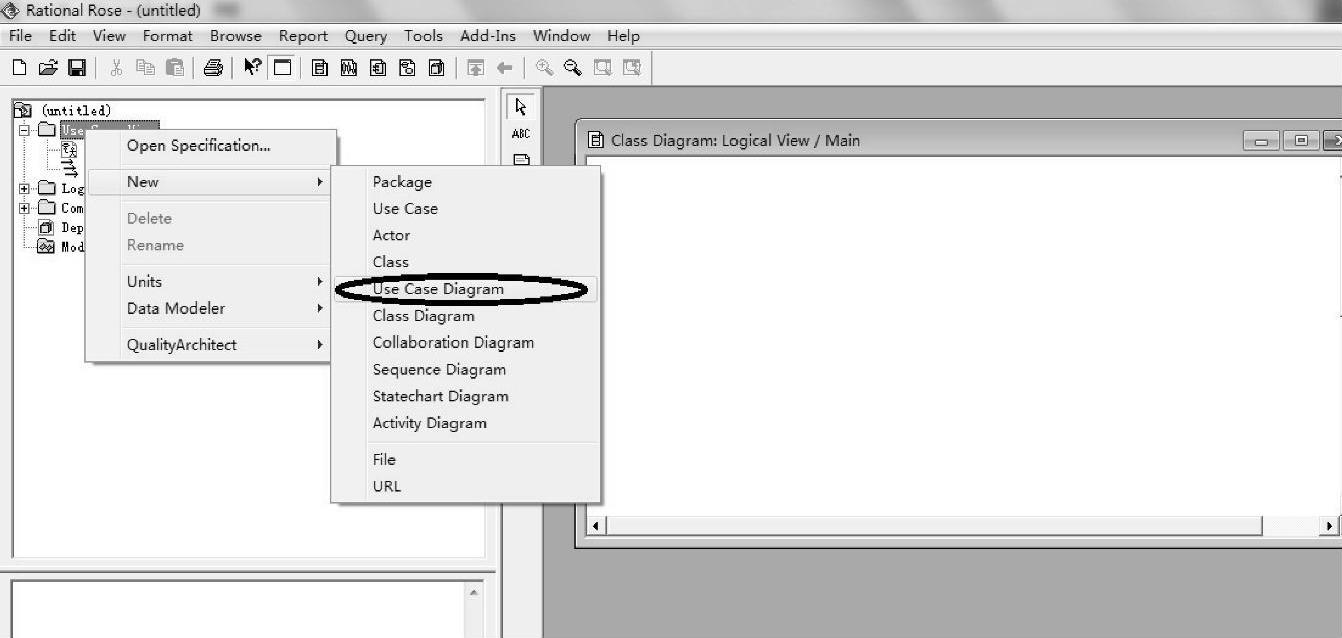

图8-19 新建用例图

3）双击用例图图标，出现用例图的编辑区和工具栏，如图8-20所示。当在用例图中添加元素时，可以展开该用例图目录树，查看添加的元素。

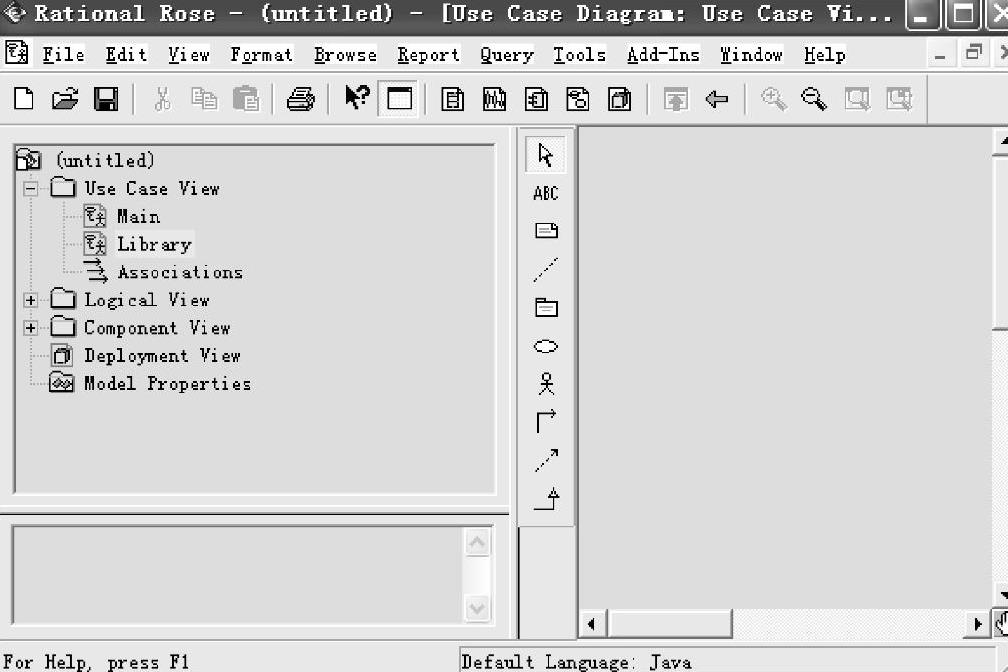

图8-20 用例图编辑区和工具栏

2.用例图工具栏按钮简介

用例图的工具栏按钮如表8-1所示。

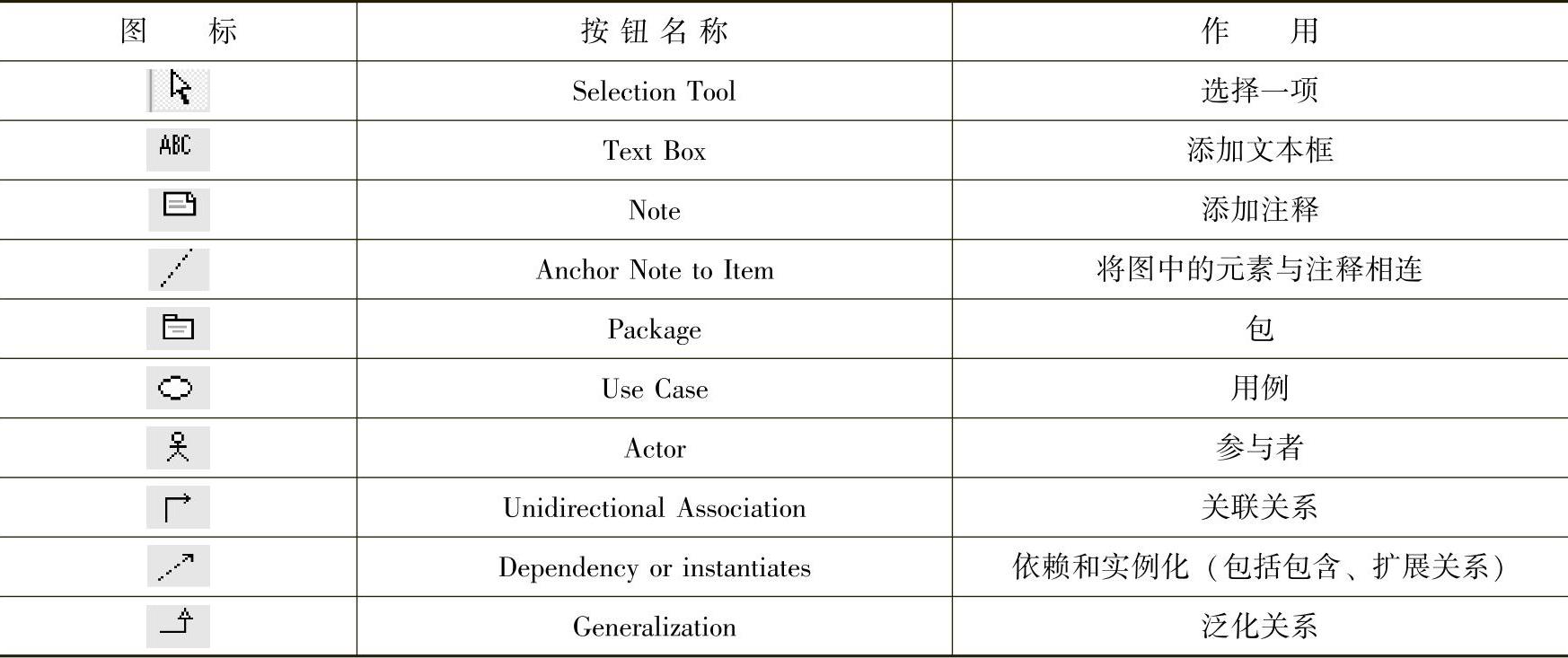

表8-1用例图工具栏

3.工具栏的定制

工具栏的默认图标按钮是创建用例图过程中最常用的按钮，用户可以根据需要定制工具栏中的图标按钮，操作方法如下：右击工具栏的空白处（注意不要点到任何图标），在弹出菜单中选择“Customize”，出现“自定义工具栏”对话框，如图8-21所示。

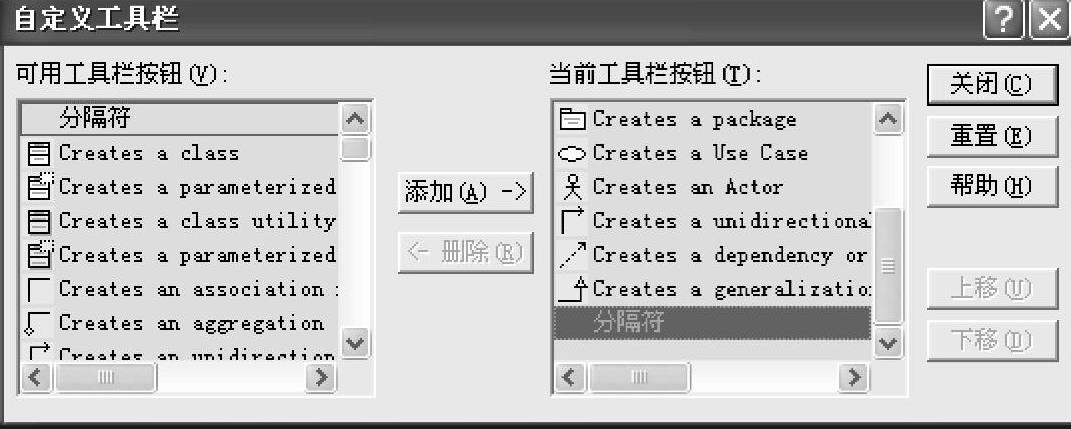

图8-21 “自定义工具栏”对话框

要添加某个工具栏按钮，只需在左端选中，单击“添加”按钮，然后移动到“当前工具栏按钮”，最后单击“关闭”按钮。

4.添加参与者和用例(www.chuimin.cn)

（1）绘制参与者和用例

参与者和用例的绘制方法相同，只需单击工具栏的相应图标，然后在编辑区要绘制的地方单击，就会出现相应的元素。

（2）设置用例属性

双击用例，弹出用例属性设置对话框，如图8-22所示。注意：右击用例，在弹出菜单中选择“Open Specification”，也可打开属性设置对话框。

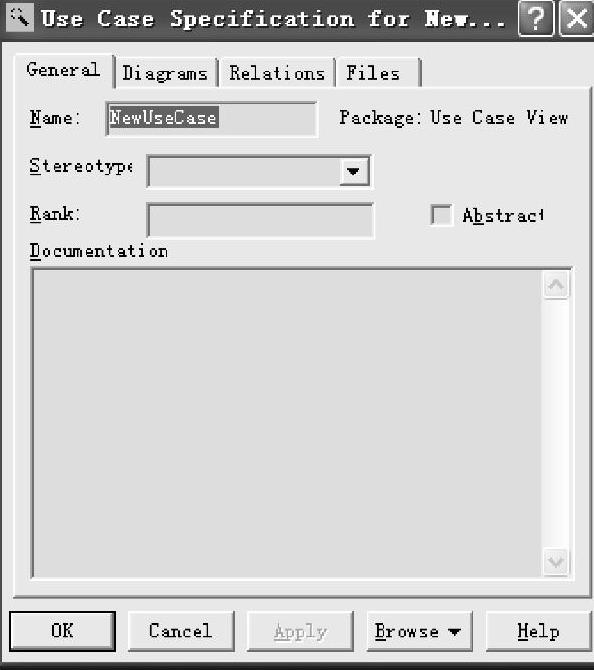

图8-22 用例属性设置对话框

通常只会用到“Name”属性，修改用例的名字。如果想对用例进行详细说明，可以在“Documentation”文本区输入对该用例的说明信息。

（3）设置参与者属性

用与用例同样的方式打开参与者属性设置对话框，如图8-23所示。通常会用到参与者属性中的名称“Name”、类型“Stereotype”以及文档说明“Documentation”。

5.添加参与者和用例间的关联

要绘制参与者与用例间的关联关系，首先单击工具栏上的按钮，然后起点选择参与者，终点选择用例后拖动鼠标。

6.添加用例之间的关系

如前所述，用例间的关系有包含关系（Include）、扩展关系（Extend）和泛化关系（Generalization）。包含关系和扩展关系的按钮为，泛化关系的按钮为。

添加用例间的关系时，首先要根据关系的类型选对按钮，然后要注意箭头的指向。对于包含关系和扩展关系，还需要进入关系的属性中选择关系类型是“include”还是“extend”，如图8-24所示。

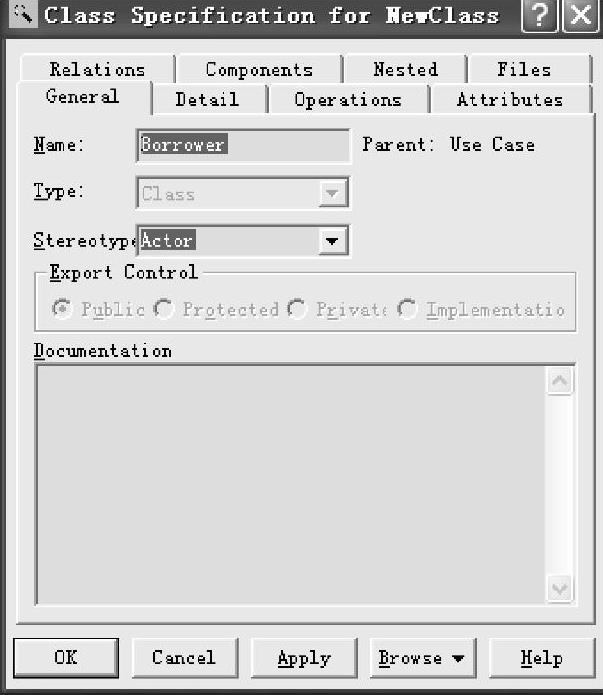

图8-23 参与者属性设置对话框

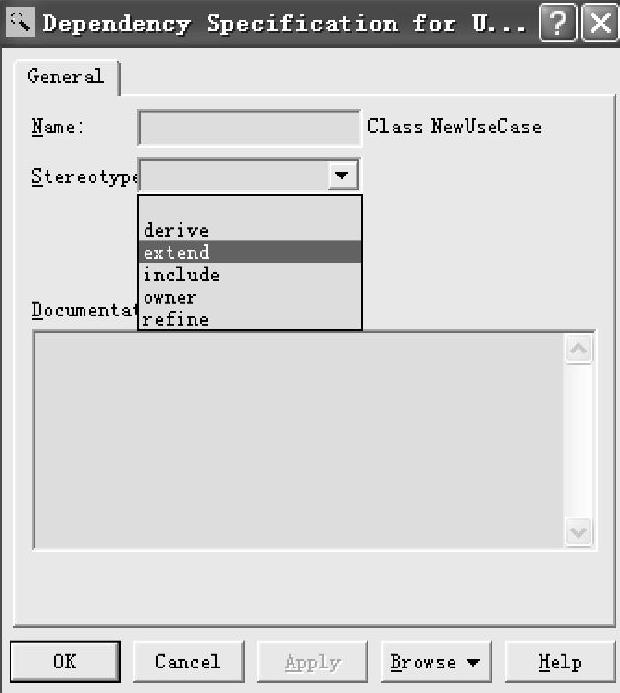

图8-24 关系属性设置对话框
