本节通过两个用例建模的练习，使读者熟练掌握用例图的画法。

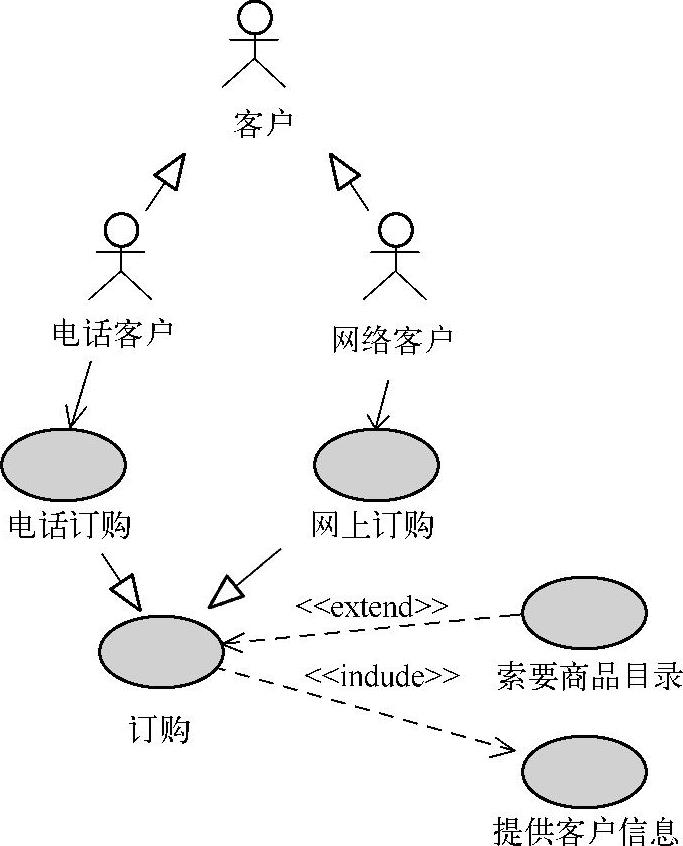

【例8-1】商品订购系统用例图

某种商品的订购方式有两种：电话订购和网络订购，绝大部分客户采用电话订购。所有客户都必须提供客户信息，有的客户会索要商品目录。

分析：在本用例建模中，需要有两种订购方式相对应的两种客户：Tel Customer（电话客户）和Internet Customer（网络客户），它们和一般客户（Customer）之间是泛化关系。需要定义5个用例：Tel Order（电话订购）、Internet Order（网上订购）、Order（订购）、Ask For Title（索要商品目录）和Provide Customer' s Data（提供客户信息），它们之间通过泛化、包含和扩展关系联系起来。用例图如图8-16所示。

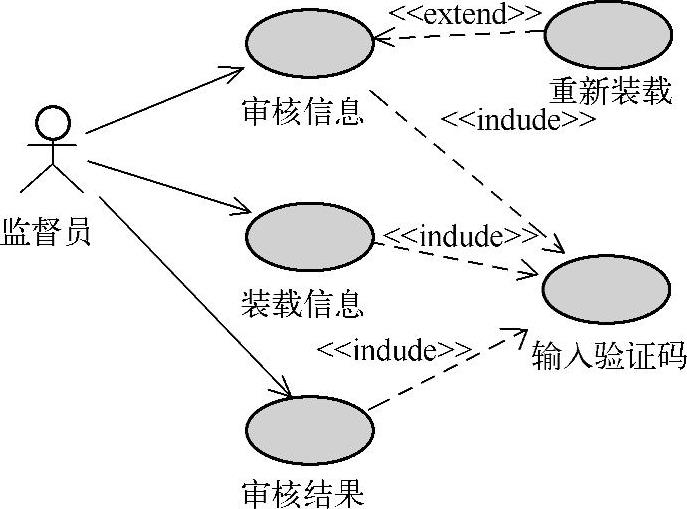

【例8-2】电子投票系统用例图

设计一个电子投票系统，投票机由一名监督员启动。为了将电子信息装载到投票机上，监督员必须输入验证码。

电子信息以文件形式装载到投票机上，监督员审核这些信息，如果有误，则监督员将终止该程序并重新装载数据；如果正确则投票可以开始。(www.chuimin.cn)

在电子投票结束时，监督员输入验证码，可以查看每个职位的投票结果。

分析：本用例建模中，参与者是监督员；用例有五个：装载信息、审核信息、审核结果、重新装载和输入验证码。因为装载信息、审核信息和审核结果，都需要输入验证码，所以这三个用例和输入验证码用例间是包含关系。重新装载是在电子信息有误的情况下才会发生的，所以此用例是对审核信息的一个扩展。用例图如图8-17所示。
