前面讲述了用例，用例描述就是在事件流的基础上来书写用例，主要包括以下几部分：

●简要说明：对用例的参与者、目的简要描述。

●前提条件：执行用例之前系统必须要处于的状态和要满足的条件。

●主事件流：描述该用例的基本流程，指每个流程都“正常”运作时所发生的事件，没

有任何备选流和异常流，只有最有可能发生的事件流。

●其他事件流：表示这个行为或流程是可选的或备选的，并不是总要执行它们。

●异常事件流：表示发生某些非正常的事件所要执行的流程。

●事后条件：用例一旦执行后系统所处的状态。

如图8-14和8-15所示的是一个家教网站的前台客户系统和后台管理系统用例图。

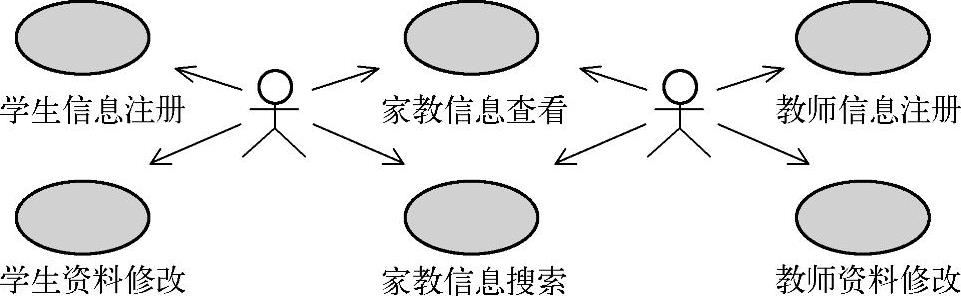

图8-14 前台客户系统用例图

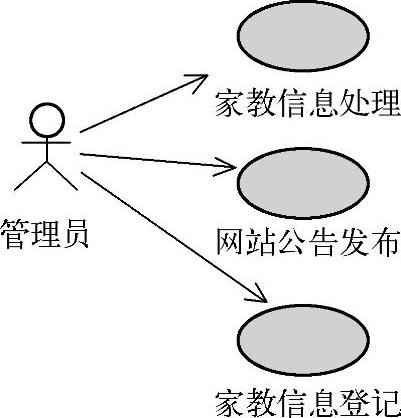

图8-15 后台管理系统用例图

以“网站公告发布”用例为例，介绍书写用例的方法。

1）用例名称：网站公告发布。(www.chuimin.cn)

2）参与者：管理员。

3）简要说明：管理员用来填写和修改家教网站首页的公告，公告最终显示在家教网站的首页上。

4）主事件流。

●管理员单击“修改公告”按钮。

●系统出现一个文本框，显示原来的公告内容。

●管理员可以在文本框上修改公告，也可以完全删除，重写新的公告。

●管理员编辑完文本框后，单击“提交”按钮，首页公告被修改。

●用例终止。

5）其他事件流。在单击“提交”按钮之前，负责人随时可以单击“返回”按钮，文本框的任何修改内容都不会影响网站公告。

6）异常事件流。

●提示错误信息，管理员确认。

●返回到系统主页面。

7）事后条件：网站首页的公告信息被修改。

8）注释：无
