参与者又被称为角色，是系统外部的一个实体，它以某种方式参与用例的执行过程。参与者通过向系统输入或请求系统输入某些事件来触发系统的执行。

1.参与者的表示

参与者在UML中通常以一个稻草人图符来表示，图符下面是参与者的名字，如图8-2所示。参与者是用例图的一个重要组成部分，它代表参与系统交互的用户、设备或另一系统。

图8-2 参与者图符

参与者通常有三大类：系统用户、与系统交互的其他系统和运行的进程。

1）参与者是真实的人（即用户），这是每个系统中最常用的参与者。命名这类参与者时，应当按照其在系统中具体扮演的角色而不是位置命名，因为一个人可能有很多业务。例如汽车租赁公司的客户服务代表，通常情况下是客户服务代表，但如果他（她）自己要租车的时候，就变成了客户。按照具体的角色命名可以获得更稳定的参与者。

2）参与者是其他的系统。例如汽车租赁系统需要网上支付，实现验证信用卡完成支付功能的是另一个系统。在当前项目的范围之外，与当前系统有联系的其他系统，也可以成为参与者。

3）参与者可以是一些运行的进程，如时间。当到达一定时间触发系统中的某个事件时，时间就成了参与者。例如，汽车租赁系统中，如果到了还车时间客户还没有归还，系统会提醒客户服务代表致电客户。这时，时间就成了参与者。

2.确定参与者

创建用例图的第一项任务是找出要建立的系统模型中的参与者，这项任务通常是由与潜在用户会见的系统分析员完成的。在某些情况下，该任务还包括与顾客面对面的访谈，在访谈过程中可以提出问题，了解他们的需求。访谈过程中，可以整理出一个手抄本，或者简单地做些记录以备后用。在另外一些情况下，公司中的一些人会提供项目的业务需求列表。对于这些业务需求，需要向提供者提出问题以得到所需要的答案。这些需求和得到的答案将成为创建用例图的笔记。

如何从系统中识别出角色，需要回答以下问题：

●谁使用系统的主要功能？

●谁需要系统的支持以完成其日常工作任务？

●谁负责维护、管理并保持系统正常运行？(www.chuimin.cn)

●系统需要应付（或处理）哪些硬设备？

●系统需要和哪些外部系统交互？

●谁（或什么）对系统运行产生的结果感兴趣？

这六个问题的答案往往包括了所有与系统具有关联的用户，进一步分析这些用户与系统关联时担当的作用便可得到参与者。参与者以其职责命名可以提高模型的可理解和可维护性。

例如，ATM自动柜员机在大街上随处可见，人们也经常会与它打交道。ATM能代替出纳人员或银行出纳的业务。用户通过ATM可以在24小时内享受银行提供的服务。当用户需要提款时，必须将银行卡插入到ATM机中，输入正确的口令后才能取款。通过回答以上六个问题，可识别出ATM系统的主要参与者，如图8-3所示。

再如教学管理系统的参与者有：教师、学生、教学管理人员和系统管理人员。

3.参与者间的关系

如果系统中存在几个参与者，它们既扮演自身的角色，同时也扮演更具一般化的角色，我们可以定义参与者之间的关系。参与者本质是类，所以参与者之间具有与类之间相同的关系。类之间用继承表示父类与子类间一般与特殊的关系，参与者间用泛化来描述。在UML中，用空心的三角箭头表示参与者间的泛化关系，箭头指向扮演一般角色的参与者。

如图8-4所示，例如一个汽车租赁公司，接受客户的电话预订和网上预订。参与者“客户”描述了参与者“电话客户”和“网上客户”所扮演的一般角色。如果不考虑客户是如何与系统接触的，可以使用一般角色的参与者，即父类。如果强调接触发生的形式，则用例必须使用实际的参与者，即子类。

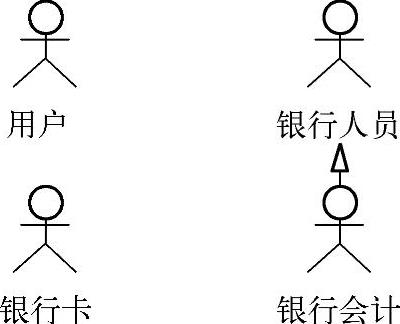

图8-3 ATM系统的参与者

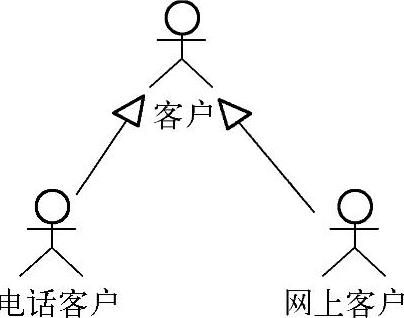

图8-4 参与者间的泛化关系
