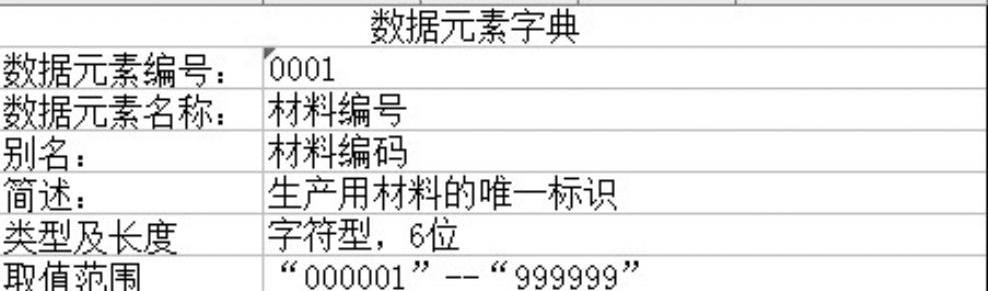

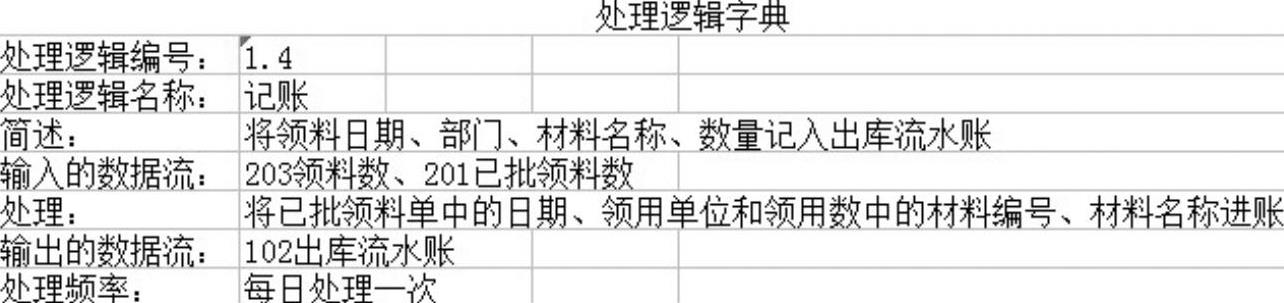

【摘要】：图3-39 数据流字典2.数据元素字典数据元素是最小的数据组成单位，也是不可再分的数据单位，如学号、姓名等。图3-41 处理逻辑字典4.数据存储字典数据存储的条目，主要描写该数据存储的结构，及有关的数据流和查询要求。因此，在数据字典中，主要说明外部实体产生的数据流和传给该外部实体的数据流，以及该外部实体的数量。

数据字典最初用于数据库管理系统，为数据库用户、数据库管理员、系统分析员和程序员提供某项数据项的综合信息。这种思想启发了信息系统的开发人员，使他们想到将数据字典引入系统分析。

系统分析中使用的数据字典，主要用来描述数据流程图中的数据流、数据元素、处理逻辑、数据存储和外部实体。

建立数据字典的工作量很大，相当繁琐，但却是一项必不可少的工作。数据字典在系统开发中具有十分重要的意义，不仅在系统分析阶段，而且在整个研制过程中，以及今后系统运行中都要使用。

数据字典可以用人工方式建立。事先印好表格，填好后按一定顺序排列，就是一本字典。也可以建立在计算机内。数据字典实际是关于数据的数据库，这种方式使用、维护都比较方便。

1.数据流字典

关于数据流，在数据字典中描述了其以下属性：

1）数据流的来源。数据流可以来自某个外部实体、数据存储或某个处理逻辑。

2）数据流的去处。某些数据流的去处可能不止一个，各个去处都要说明。

3）数据流的组成。它指数据流所包含的数据结构。

4）数据流的流通量。它指单位时间（每日或每小时等）里的数据传输次数。可以估计平均数或最高、最低流量。

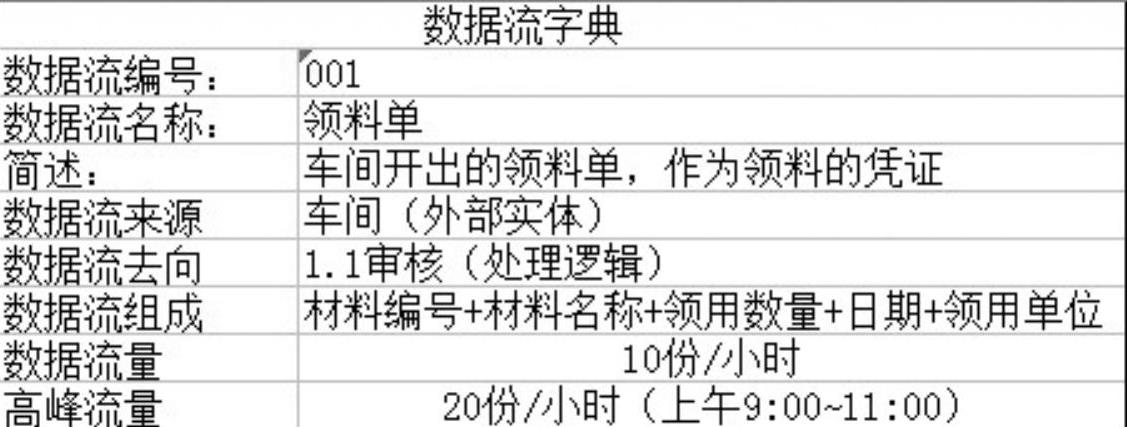

5）高峰时的流通量。数据流字典的例子如图3-39所示。
