Linux内核与设备驱动分析：MMC需求
【摘要】：图7-8引自《MMC规范》。需要根据这些控制器的属性值正确地操作MMC设备。图7-9MMC信号传输特点图7-9以单一的读操作为例，可见MMC的信号主要通过CMD传送命令，并且需要响应，通过DAT信号传送数据。另外由于MMC连接的设备可能会以卡的形式存在，这就需要能够支持对设备插入的检测，在系统级别也需要能够对设备插拔进行支持。总体上来说，MMC总线驱动的需求就是要能实现总线的各种功能，并且满足总线的各种无关性需求。
MMC（即multimedia card）已经成为嵌入式存储设备的最重要的连接标准。它于1997年由西门子与SanDisk共同开发，技术基于NAND技术，随后又有不同的发展，现如今已经形成MMC、SD、eMMC、SDIO等不同的形式，而连接的设备也是多种多样的，从MMC Card、SD Card、microSD Card等存储设备，到SDIO WLAN、SDIO GPS等设备。总之设备形态以存储设备为主，相应的SDIO总线可以支持不同功能的设备。

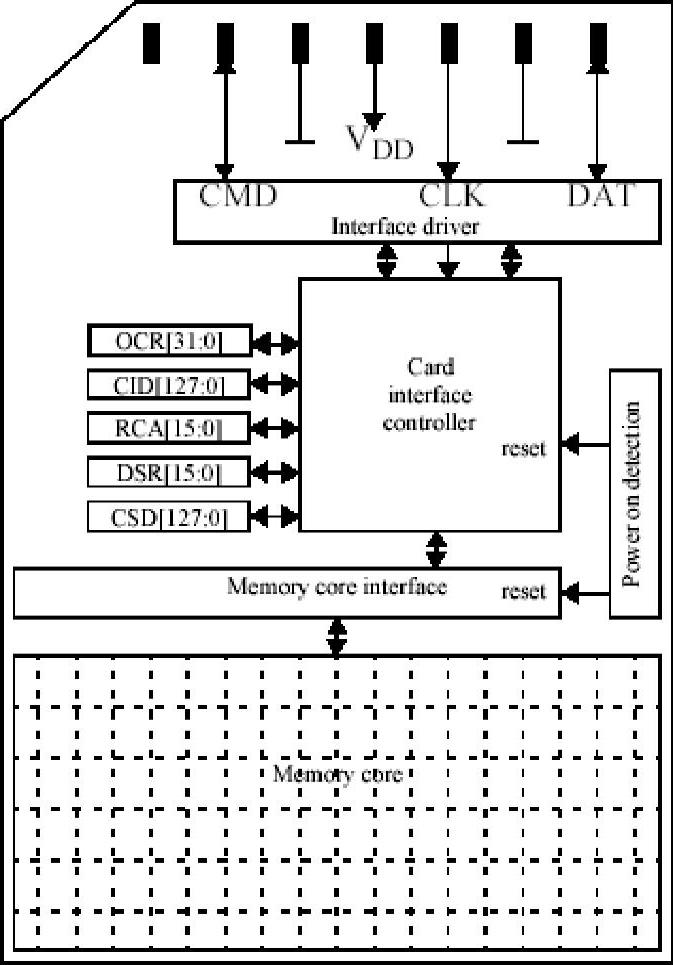

MMC的架构如图7-8所示。图7-8引自《MMC规范》。
图7-8 MMC架构图
从图7-8可见，MMC连接除了CLK和VDD之外还有CMD和DAT信号，其中CMD信号用于命令交互，而DAT信号用于数据交互，DAT信号可以有多个。MMC内部会有一些寄存器，这些寄存器记录了MMC的能力等属性，可用于与总线控制器协商。需要根据这些控制器的属性值正确地操作MMC设备。

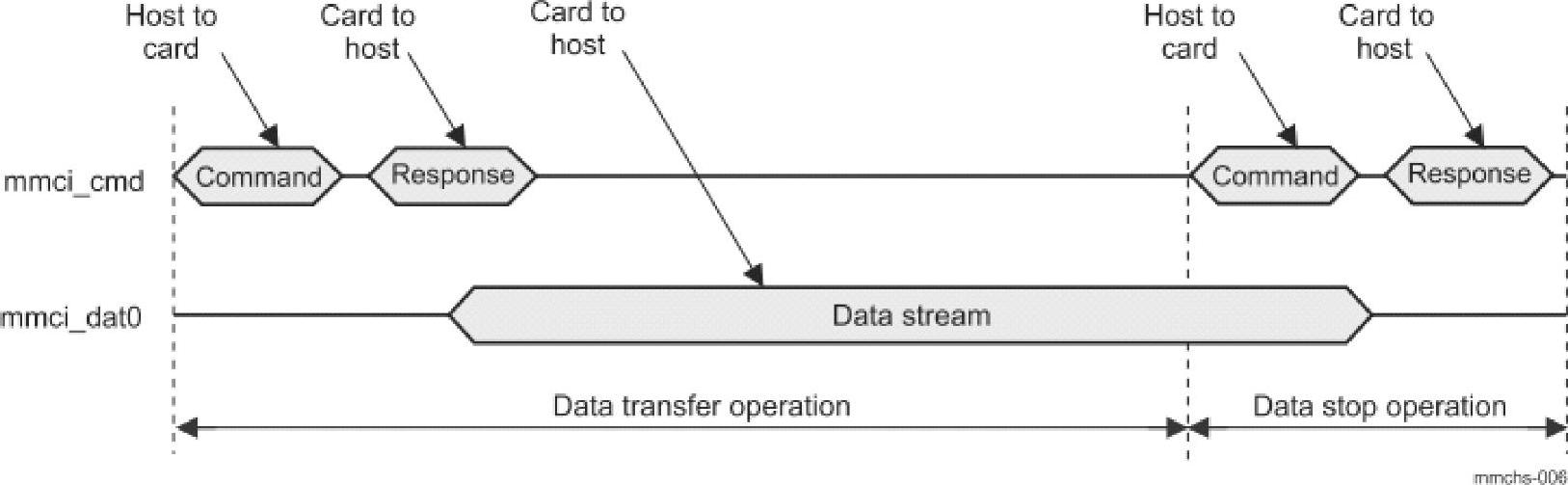

MMC的信号传输特点如图7-9所示。图7-9引自《DM 3730芯片手册》中第3384页框图。(www.chuimin.cn)
图7-9 MMC信号传输特点
图7-9以单一的读操作为例，可见MMC的信号主要通过CMD传送命令，并且需要响应，通过DAT信号传送数据。为了能正确地识别MMC设备，并正确地传输数据，MMC规范规定了不同的模式及命令用于不同的功能，通过命令可以在不同的状态转换。这些都属于规范中状态及状态转换的内容，能正确地支持。
MMC总线可以连接不同协议标准的设备，如MMC、SD、SDIO，这些都需要在框架中进行支持。另外由于MMC连接的设备可能会以卡的形式存在，这就需要能够支持对设备插入的检测，在系统级别也需要能够对设备插拔进行支持。
总体上来说，MMC总线驱动的需求就是要能实现总线的各种功能，并且满足总线的各种无关性需求。
