深入剖析Linux内核与设备驱动：解析SPI总线驱动框架

2023-11-22 理论教育版权反馈

【摘要】：SPI总线框架对这两类设备进行管理，具体的框架如图7-6所示。通常的SPI驱动都是在内核实现并在内核态执行的，所以就不对spidev进行详细的分析。SPI总线框架整体的功能就是这样，接下来看看具体各部分的实现。在SPI总线框架中相应的实体是spi_board_info，内容如下：其中的主要信息是与总线信号相关的属性。

1.总线相关以及核心框架

同I²C总线相同，先来了解SPI总线的实现。在介绍系统初始化的时候，整个SPI的初始化函数spi_init定义为postcore_initcall，这样可保证SPI总线在SPI设备或者驱动注册之前进行注册，从而确保总线的功能。初始化中包含如下语句：

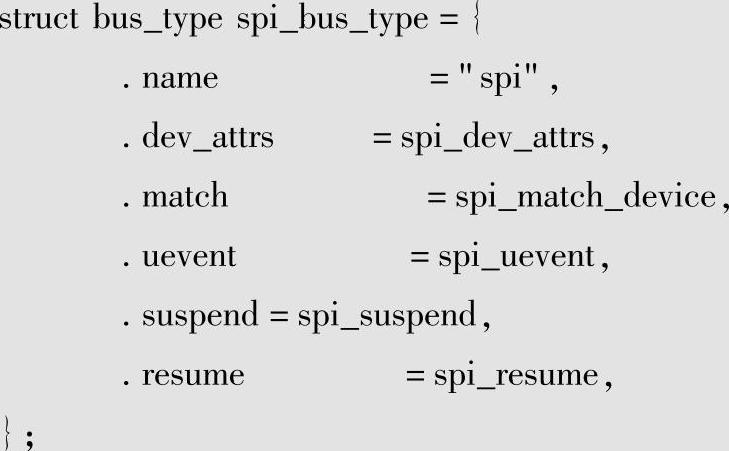

这里注册了总线类型，其中bus_register设置总线自动probe功能。而spi_bus_type作为了解整个总线框架的入口，详细定义如下：

这里重点的接口是match。下面详细分析该接口：

从分析中可见，主要就是进行名字匹配。这里并没有像I²C验证设备类型，这是为什么呢？难道总线控制器不是设备吗？总线控制器还是设备，但是SPI的实现方式不同，在初始化函数spi_init中有如下代码：

这里创建了class功能类，总线控制器作为class设备进行管理，而match只是匹配相同bus的设备，这样总线控制器设备就不会进行match操作了。总线进行匹配的设备是spi_de-vice，这就是总线连接设备的管理实体。

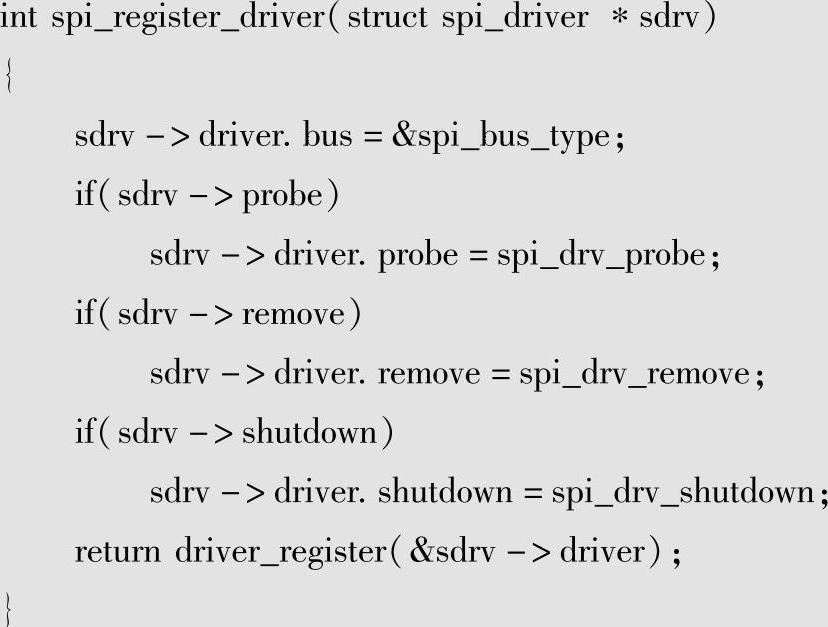

在spi_bus_type中并没有看到probe接口，probe操作是match之后就需要进行的操作，主要有设备特殊资源的探测、申请以及初始化的操作。SPI总线是如何实现该功能的呢？下面来看看对应的spi_driver注册的操作：

这里直接将接口赋值给驱动的接口，在设备模型的统一操作中如果找不到总线相关的接口就会执行driver的接口，这样问题就解决了。与I²C比较又是不同的实现方式。系统提供了统一的框架，具体的实现方法还是仁者见仁的。

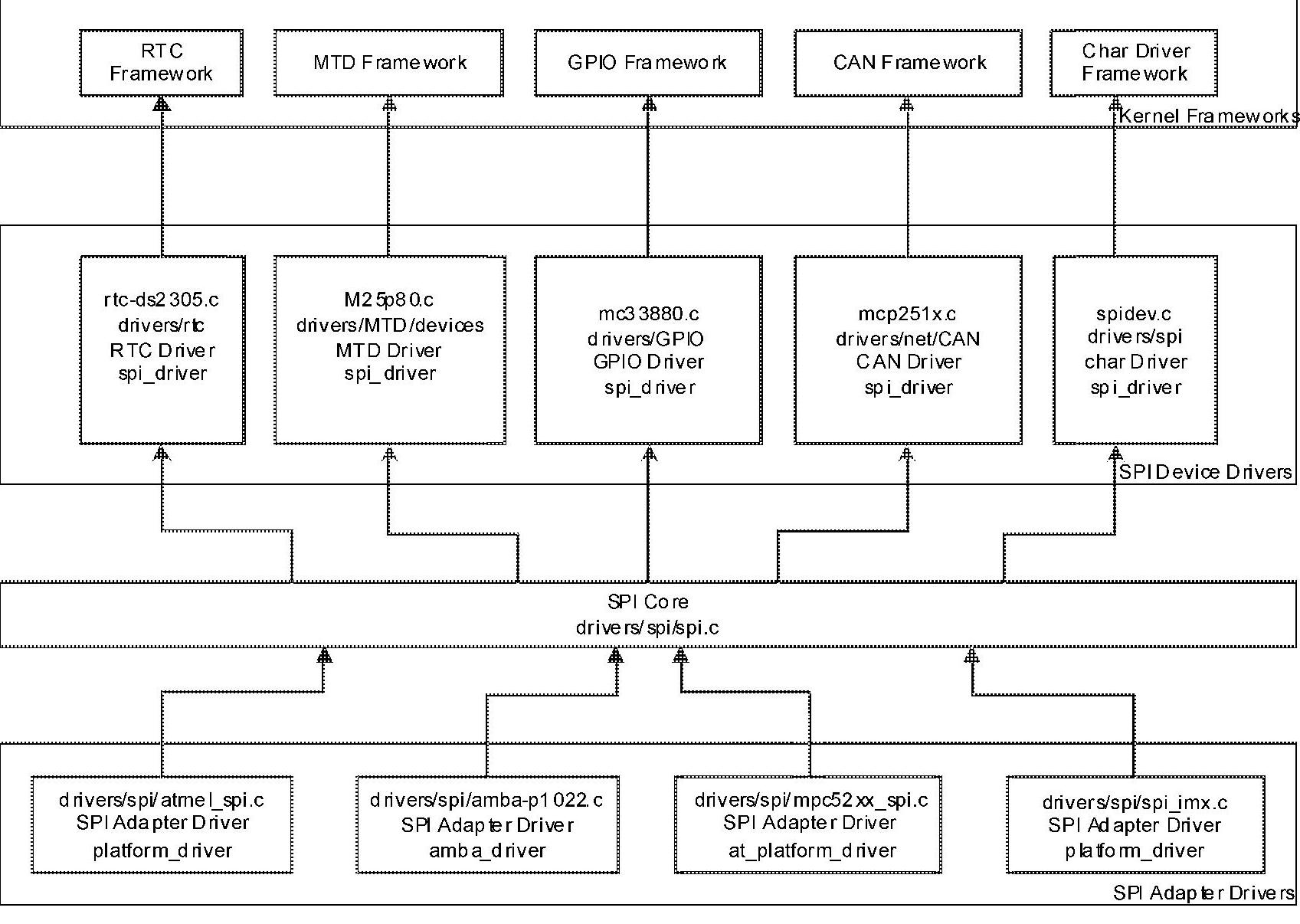

SPI总线框架对这两类设备进行管理，具体的框架如图7-6所示。

图7-6　LinuxSPI总线框架

从图7-6中可见，SPI设备主要是为内核中不同的功能模块服务的，当不同功能模块的驱动需要使用SPI设备进行操作时，通常会在具体的管理实体中嵌入spi_device，实际的总线操作通过spi_device来实现。图中右侧可见特殊的spidev，这是对应用开放的接口设备，SPI通过CS信号进行设备管理，而相应的CS排列主要属于板级信息，所以不适合像I²C总线一样将总线控制器对应用开放（应用程序操作设备需要对不同板子进行修改）。将CS信息对应用屏蔽，只开放具体的设备，这就是spidev的作用，应用只是针对具体的设备进行操作，即设备的应用层驱动（驱动在用户态执行），要在应用层使用该功能需要在注册设备时将spi_board_info中的modalias设置为spidev，这样就可以在应用层实现相应设备的驱动。通常的SPI驱动都是在内核实现并在内核态执行的，所以就不对spidev进行详细的分析。

SPI总线框架整体的功能就是这样，接下来看看具体各部分的实现。

2.总线控制器相关

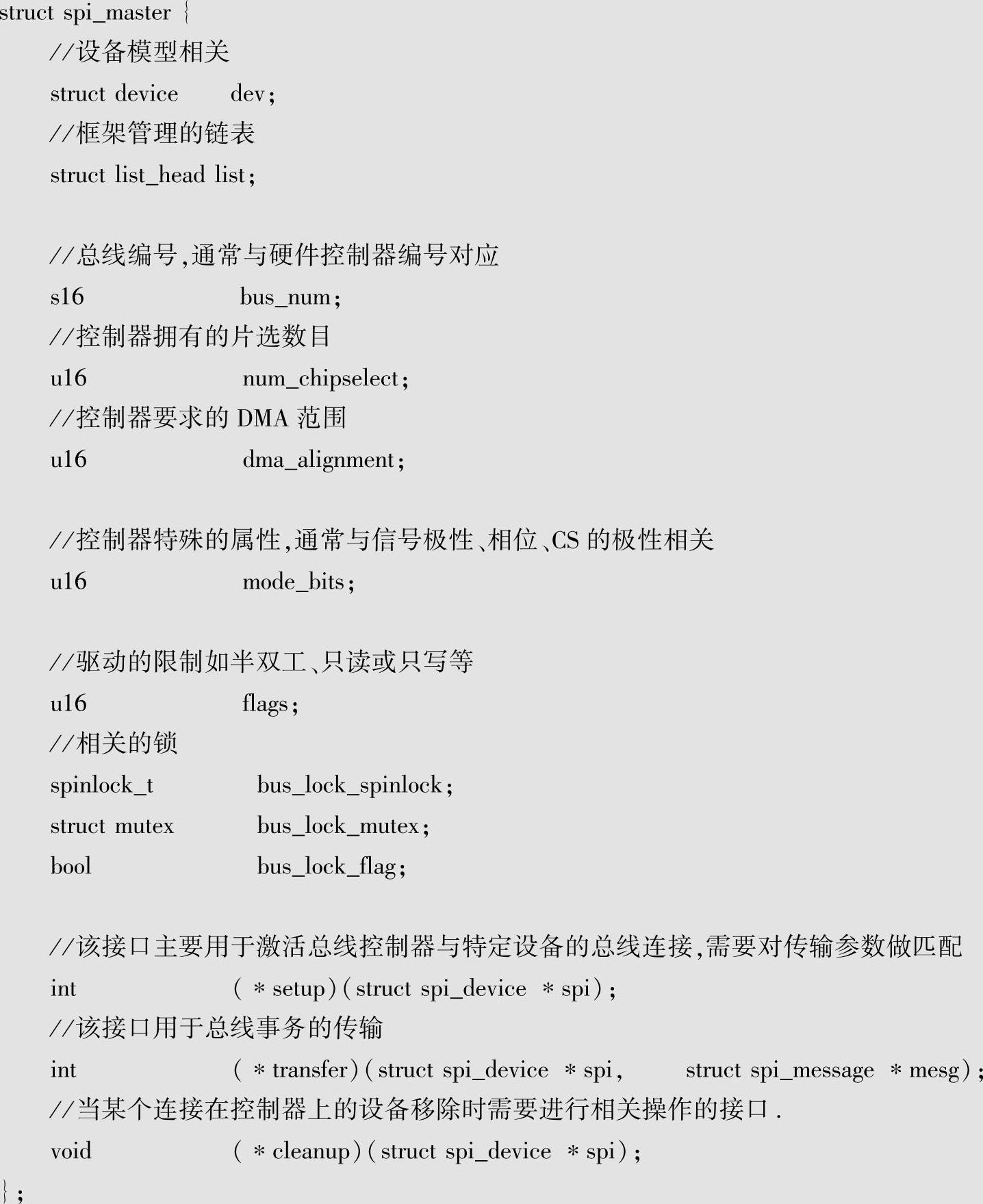

SPI总线框架对总线控制器的管理主要是通过i2c_adapter来实现的，其详细分析如下：

关于setup接口，框架为设备进行操作提供了统一的接口spi_setup，其中会对信号属性、传输字长、总线频率等进行匹配和设置。

这里所有的接口都是与设备总线控制器相关的，通过这些接口设备的总线控制器实现总线操作。

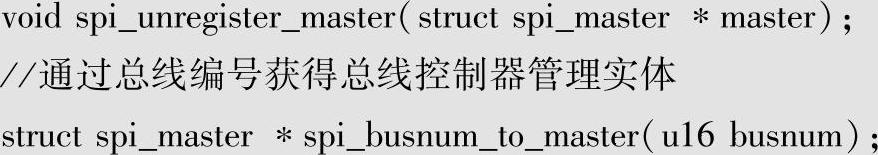

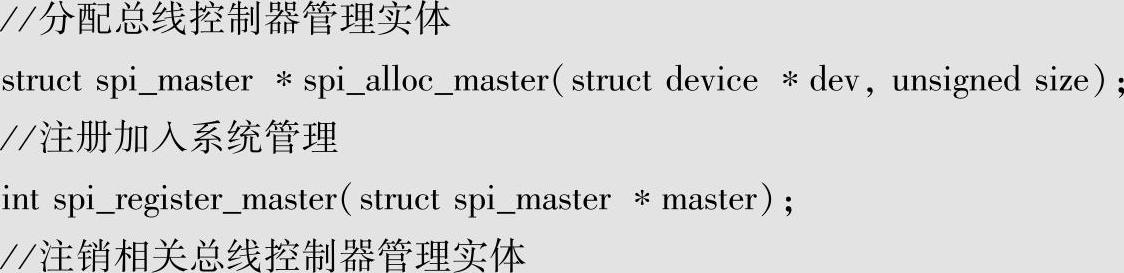

SPI总线框架为总线控制器驱动开发提供了相关的接口，具体如下：

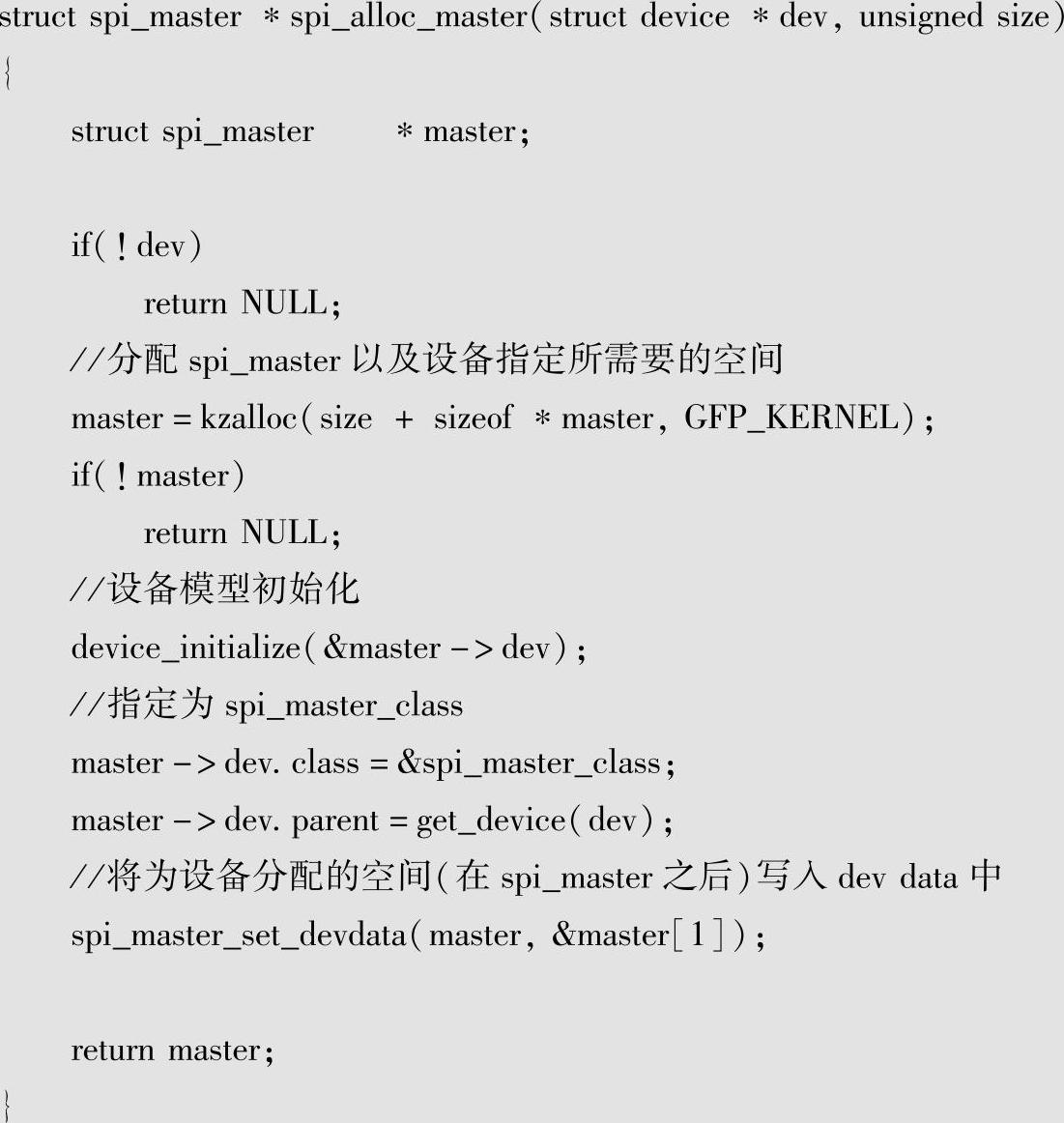

下面详细看看spi_alloc_master的具体实现过程：

这里还为设备分配了所需的空间，设备不需要进行相应的操作，只要通过spi_master_get_devdata来获得相应的指针即可。

spi_register_master注册了总线控制器，就相当于建立了总线，相应的会将总线中的设备创建并注册。这里主要通过如下操作完成相应功能：

这里是实现总线设备发现相关功能，根据板级的信息注册spi_device。

总线的主要功能（包括总线传输事务、总线设备发现）就都在代表SPI总线的SPI总线控制器部分有了完整的支持。(www.chuimin.cn)

3.总线设备相关

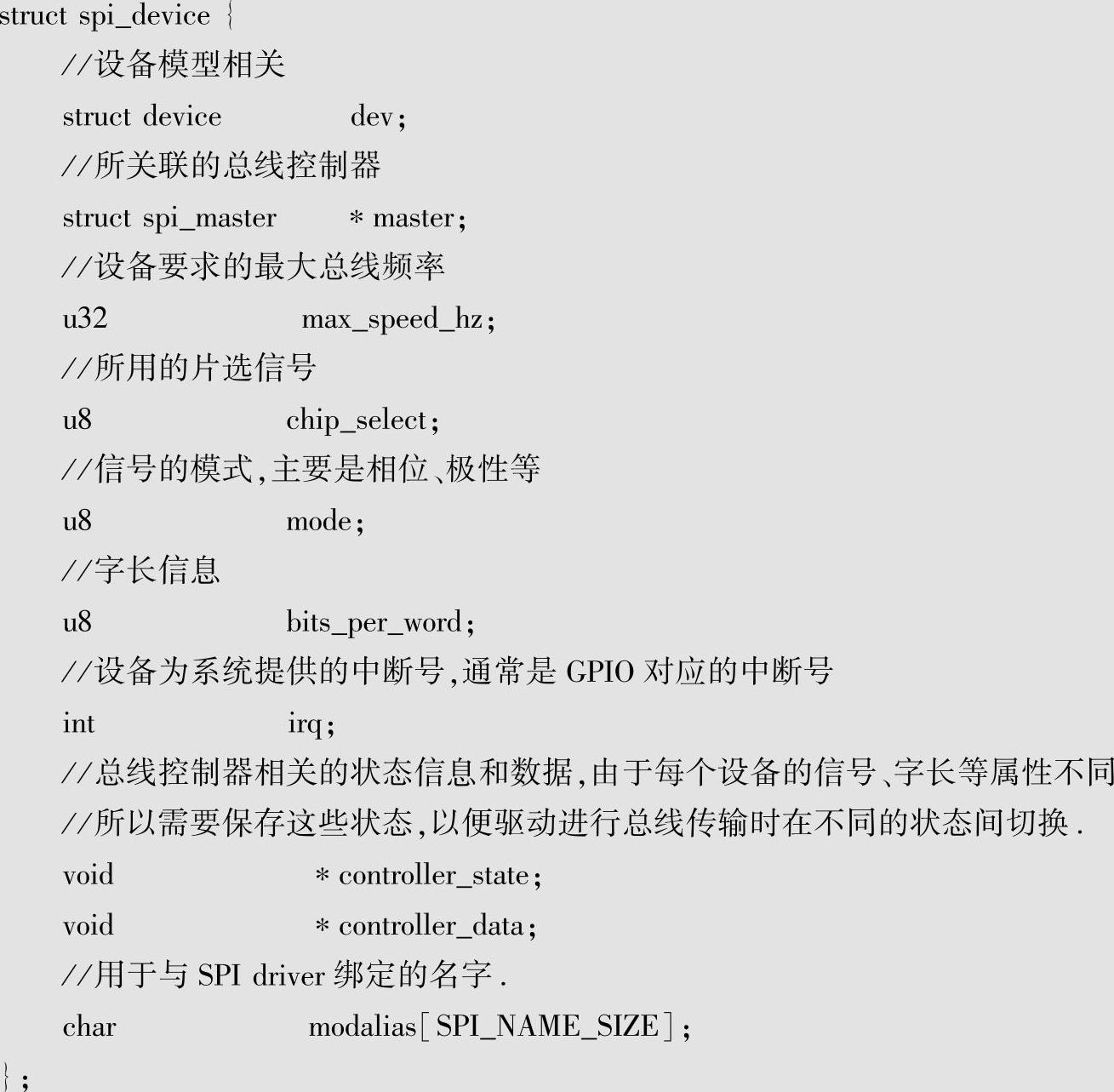

对SPI总线设备的管理，SPI总线框架提供了spi_device来完成该功能，详细内容如下：

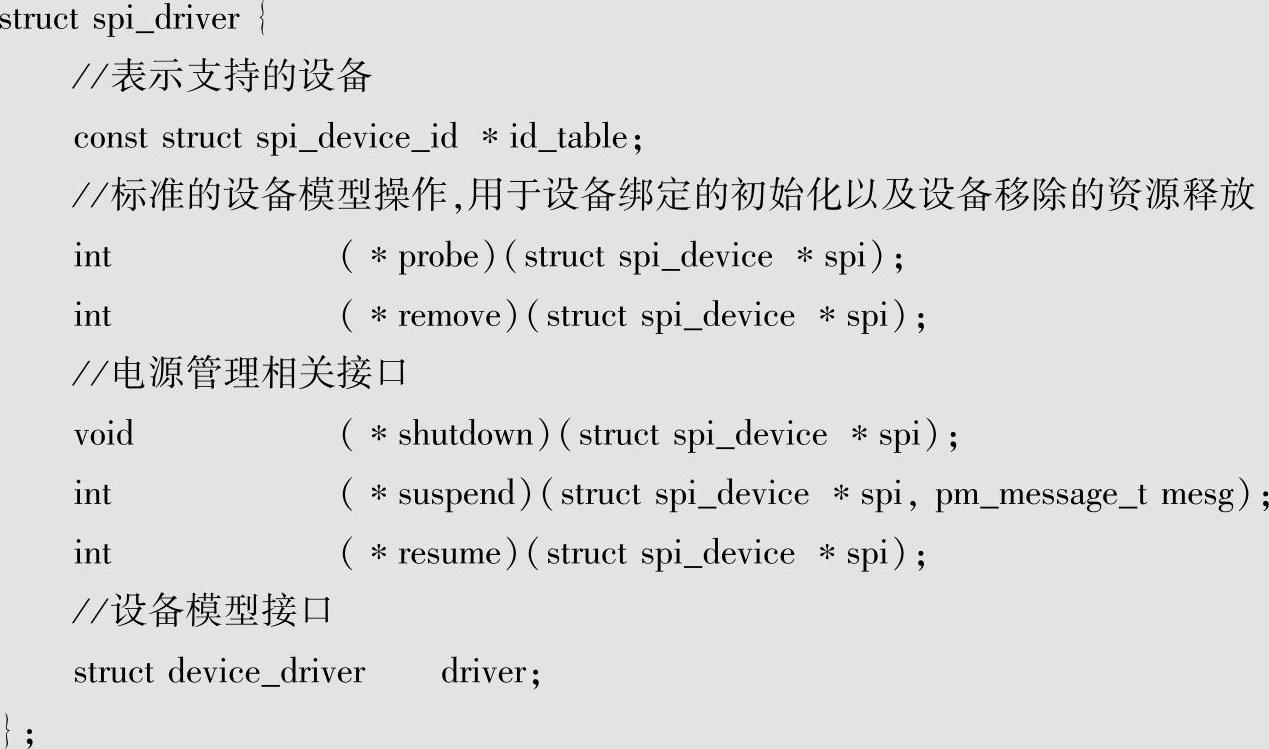

从相关属性来看，主要是master及其与总线信号相关的属性。下面来看看与之关联driver的详细信息：

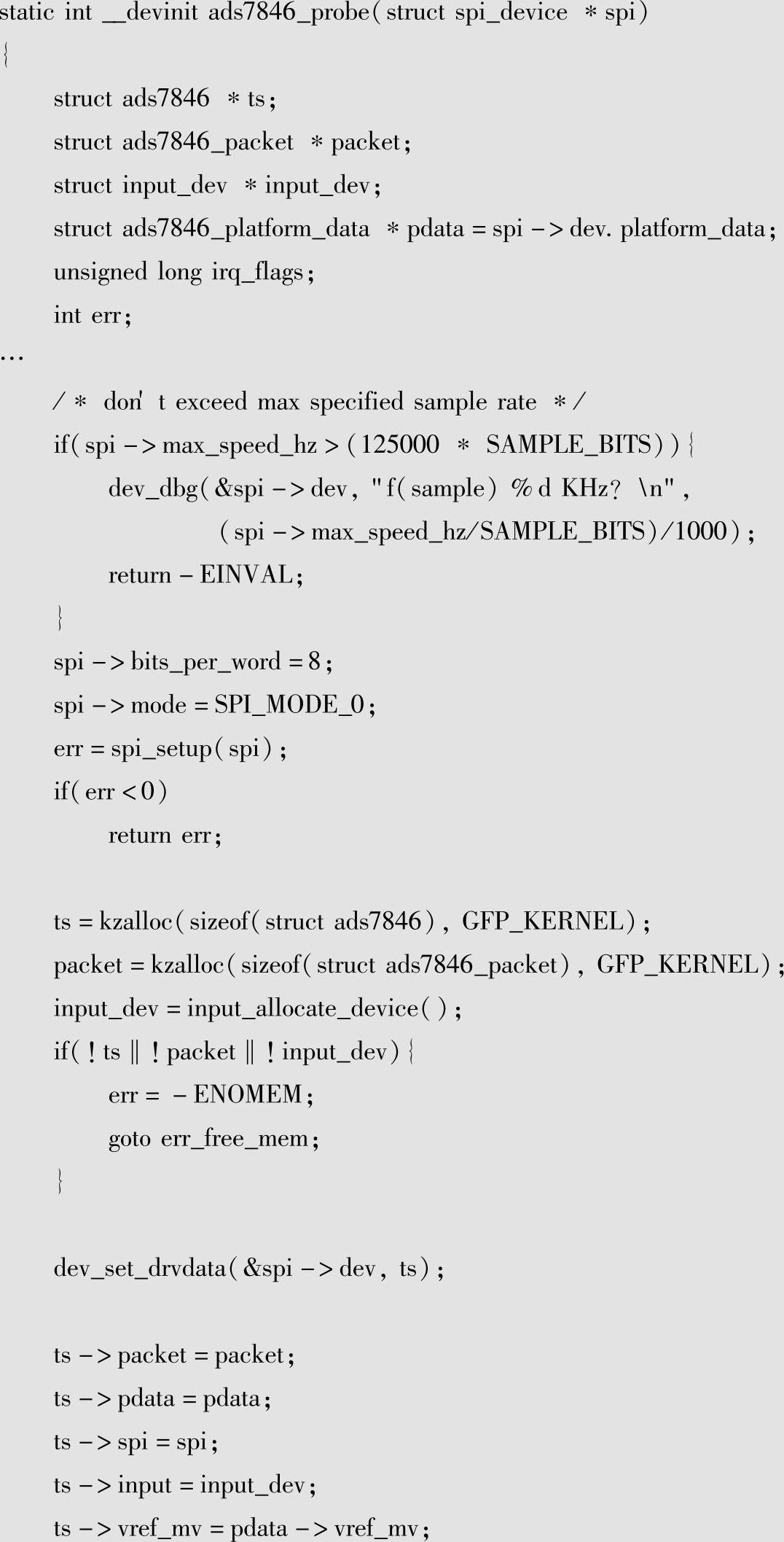

从spi_driver的内容分析可见，其主要负责总线相关以及电源管理相关的操作，操作接口中并不涉及实际的信息传输，可以说该驱动同样是处理总线和设备模型相关的事务，并不涉及功能的事务。功能型事务涉及操作的具体内容是在功能型驱动中通过SPI的接口实现的。而功能型的事务需要有总线设备的信息。这就要求功能型驱动管理实体中能够包含spi_device的信息。这个桥梁是与SPI总线事务相关的，所以该工作自然就由spi_driver来实现，具体的接口就是probe，这样各种实体就关联起来。以ads7846_probe接口为例，ads7846是SPI总线接口的触屏控制器，在功能类型中对应于输入设备，相应的spi_driver_的probe接口即ads7846_probe中有如下代码：

从中可见，spi device、触屏设备管理实体以及input device建立了关联，这样从功能型设备到总线设备就形成了一个整体，可以进行完整的操作。只有总线设备与功能管理实体关联后才能完成功能性的工作。

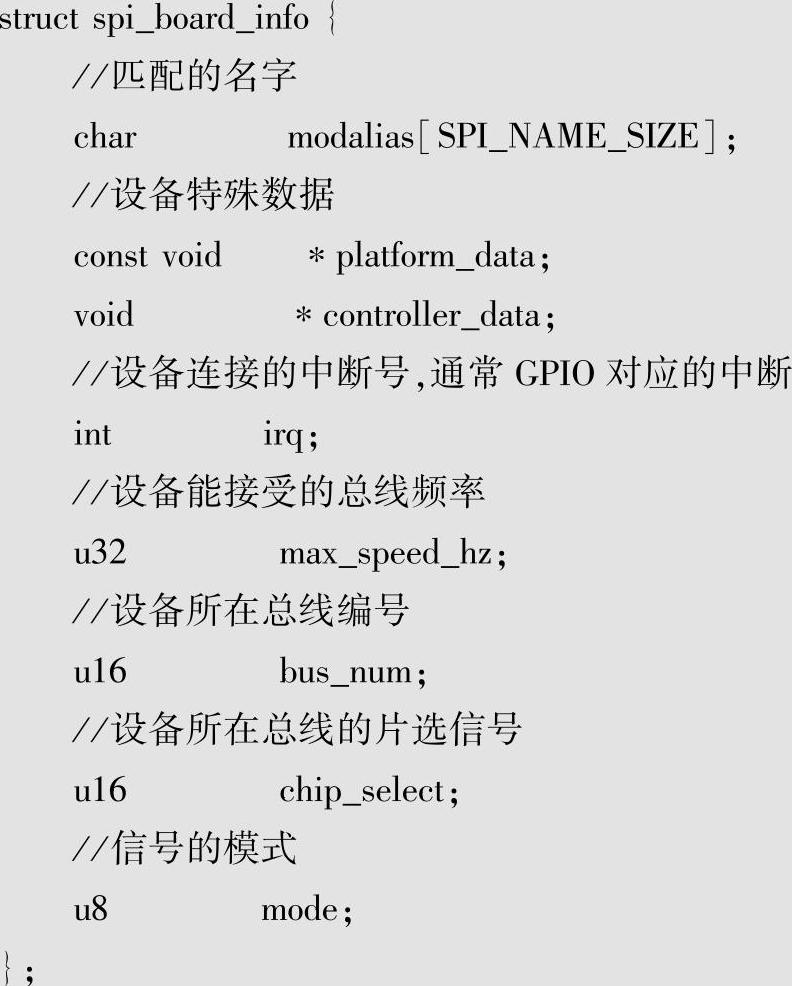

无论spi_device还是spi_driver都属于SPI总线框架管理的运行时实体，而SPI总线设备通常是直接焊接在板子上面，这些固定的信息同样需要进行表示，在创建动态管理的设备实体时需要这些信息。在SPI总线框架中相应的实体是spi_board_info，内容如下：

其中的主要信息是与总线信号相关的属性。

对SPI总线设备的创建，框架提供了相应的函数接口，具体如下：

从中可见，要创建总线设备需要spi_master和spi_board_info，对于特定总线设备有spi_board_info信息，这就需要明确与spi_master关联。

创建总线设备有两种方法：

方法一是通过struct spi_master *spi_busnum_to_master（u16 busnum）；来获得指定的spi_master，然后调用spi_new_device来创建总线设备。

方法二是早期的初始化阶段调用spi_register_board_info（struct spi_board_info const *info，unsignedn）；函数注册某个SPI总线上的所有设备信息，在总线控制器spi_master会在注册时遍历这些信息为总线上的设备创建spi_device。

方法一主要用于总线设备信息初始化晚于spi_master初始化的情况，如使用SPI总线的V4L2子设备；而方法二则用于较早初始化的情况。

4.总线传输接口

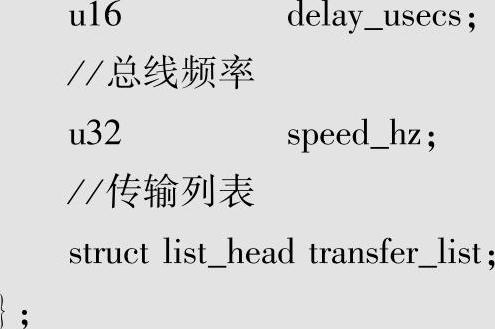

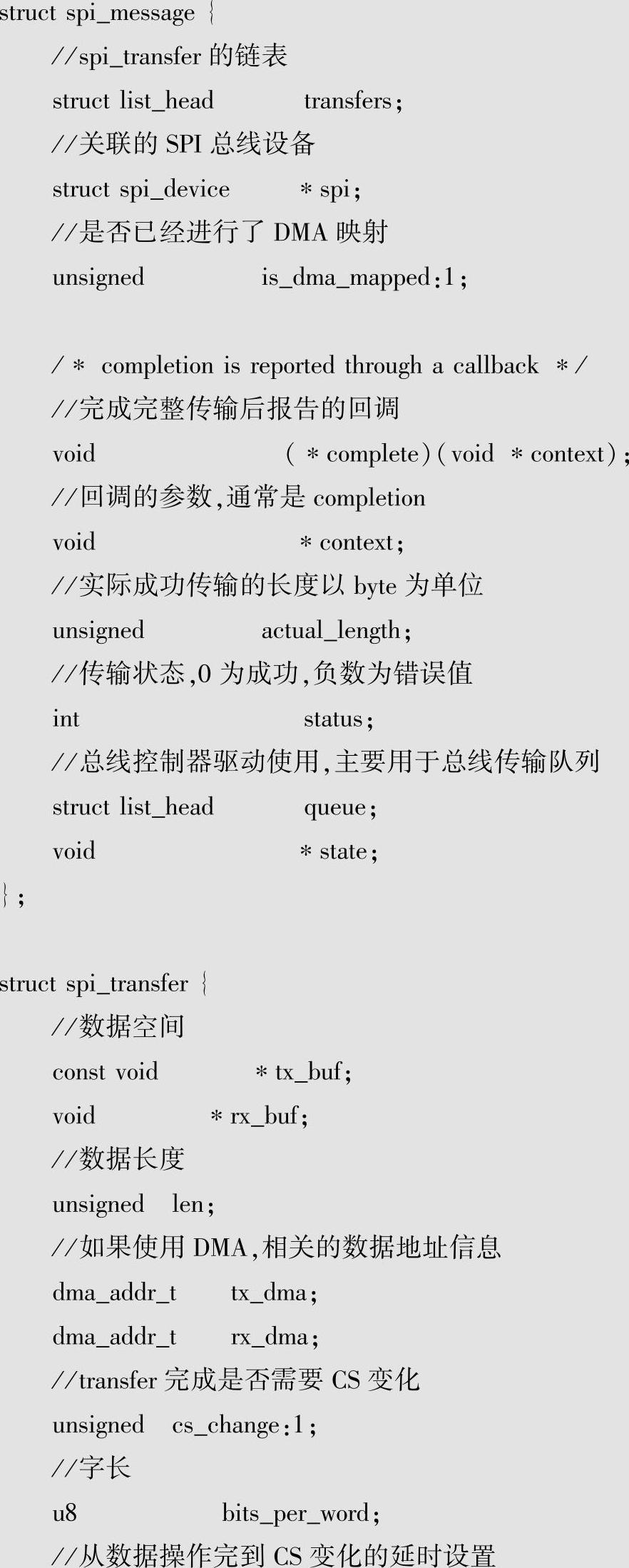

总线传输是完成功能型事务的基础。SPI总线传输是由spi_message和spi_transfer共同进行管理的，下面来看一下详细内容：

可见SPI总线设备的总线传输是以spi_transfer为单位的，可以进行批处理，将一次批处理所有的spi_transfer，并形成链表通过spi_message进行管理。而spi_message中会与具体的spi_device关联，这样某个SPI总线设备的总线传输需要的所有信息就可以通过spi_message进行管理。

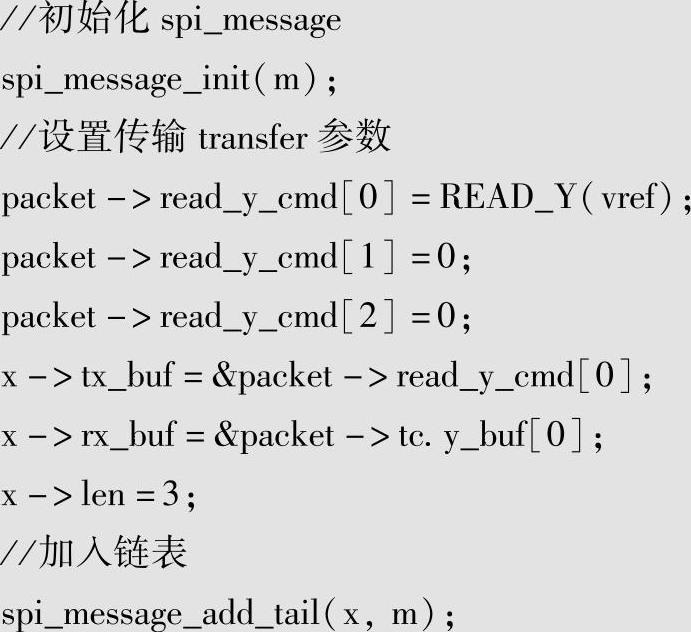

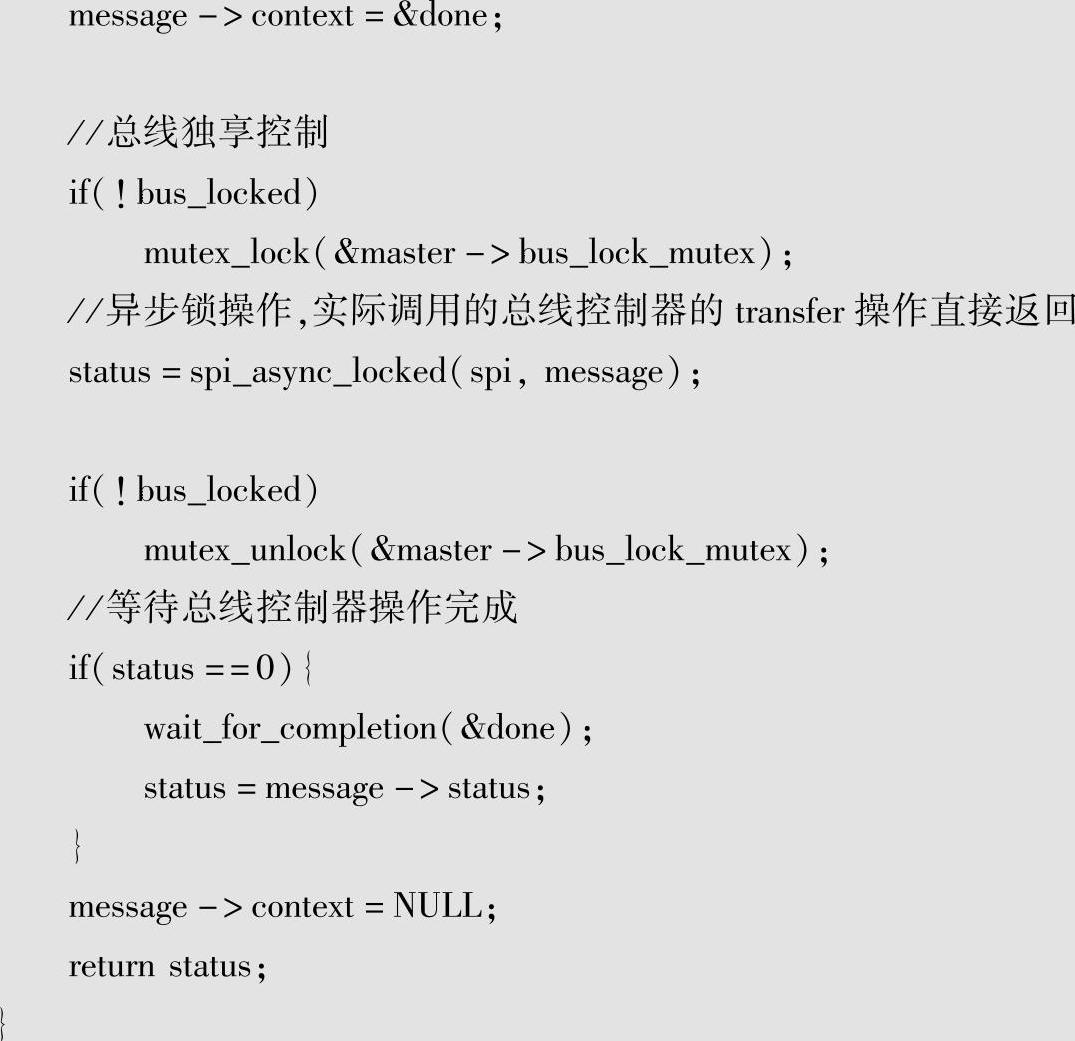

通常设备进行SPI传输的操作流程如下：
