实际音频驱动的分析会以DM 3730的相关驱动为例进行说明。主要以ASoC中的各个模块进行介绍。
1ᤫmachine模块
首先来看一下初始化部分：
其中涉及的主要部分就是snd_soc_omap3evm，包含了物理连接的属性，具体内容如下：
操作接口omap3evm_ops主要就是硬件参数的接口，详细分析如下：
从整体上来看machine部分主要负责整体连接的设定，并不涉及太多的操作，具体的操作也是在整体上保证系统中各个接口的一致性。而ALSA框架为了保证这种一致性也分别提供了对处理器侧dai接口以及codec侧dai接口进行操作的函数，machine模块就是通过这些函数来完成对应的操作的。
2ᤫplatform模块
该模块主要是使用DMA进行数据传输，下面进行具体分析。
首先该模块要提供snd_soc_platform_driver，并在相应的platform device被probe时注册，详细的信息如下：
主要的部分是各种操作接口omap_pcm_ops以及创建pcm时初始化的pcm_new接口omap_pcm_new。对于omap_pcm_new的细节如下：
主要是分配空间，而omap_pcm_ops的内容如下：
这里主要是各种操作接口，下面对几个接口进行分析：
其具体的细节就是根据需要通过ALSA pcm接口设置参数限制，另外主要的工作就是在相应的操作接口对DMA进行设置和正确地操作。
3ᤫ处理器侧dai模块
DM 3730中音频流的接口设备是McBSP（multichannel buffered serial port），其可以支持各种音频流的传输方式如（I2S、TCM）等，实际的代码中就是要根据参数的格式对硬件进行正确的设置。对于硬件McBSP的框架结构如图6-17所示。
图6-17引自《DM 3730芯片手册》中第3096页框图。在dai模块中主要通过设置其中左上的寄存器组来完成，而DMA则是通过操作DRR和DXR寄存器来完成数据的读写。

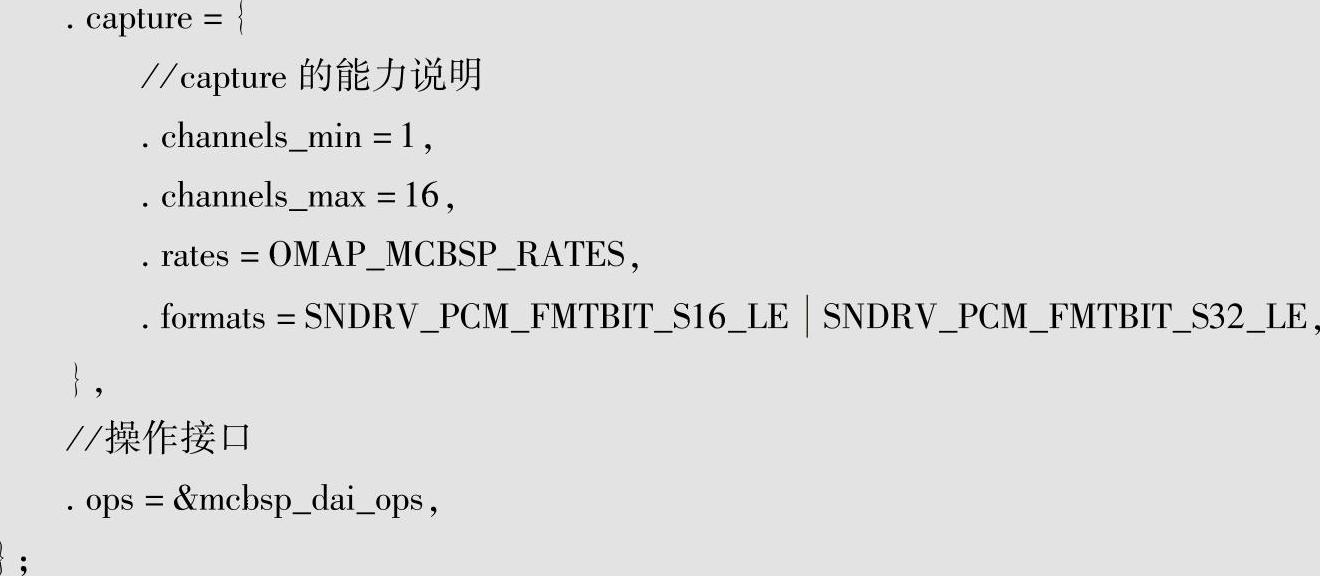

下面来看看dai相关的实现细节。对于驱动主要是注册dai接口的驱动，其细节如下：
(www.chuimin.cn)
图6-17 McBSP框架
可见主要包括数据能力和操作接口。操作接口的细节如下：
下面对主要的接口进行分析：
由以上代码分析可见，主要是设计寄存器的操作，在注释中已经对实际的操作进行了说明，具体的寄存器信息在芯片手册中有更详尽的描述。
4ᤫcodec模块
对codec模块部分，之前在codec的注册函数snd_soc_register_codec定义可见其会将co-dec driver和codec侧的dai同时注册，因为这两者都是与codec相关的。这里以DM3 730板上的twl4030为例，介绍相关的框架。首先是dai接口说明。
可见同处理器侧的dai相同，都是进行接口能力的说明和操作接口的说明。操作接口与处理器侧的dai功能上是一致的，只是实际的操作要通过处理器的I2C总线操作来完成。
codec驱动的细节如下：
这里主要是对codec管理的接口，下面来看一下probe的实现细节：
可见主要是对设备特殊的属性进行设置，另外就是增加控制接口，这样系统就可以通过这些控制接口直接操作codec。对于codec主要是由codec driver来提供控制接口，而由codec dai来提供数据传输能力。
这样对DM 3730 ALSASoC中各个模块的实现都进行了分析和说明。
