首先Linux内核需要支持各种处理器，也就是要支持各种体系结构。这就要求核心框架与是体系结构无关，另外编译系统可以简单地支持各种体系结构。
系统支持不同的体系结构，从软件管理的角度考虑，一个简单的办法就是将不同体系结构的代码放入不同的目录。Linux内核也是如此实现的，如图3-15所示。
图3-15 Linux内核体系结构相关代码目录

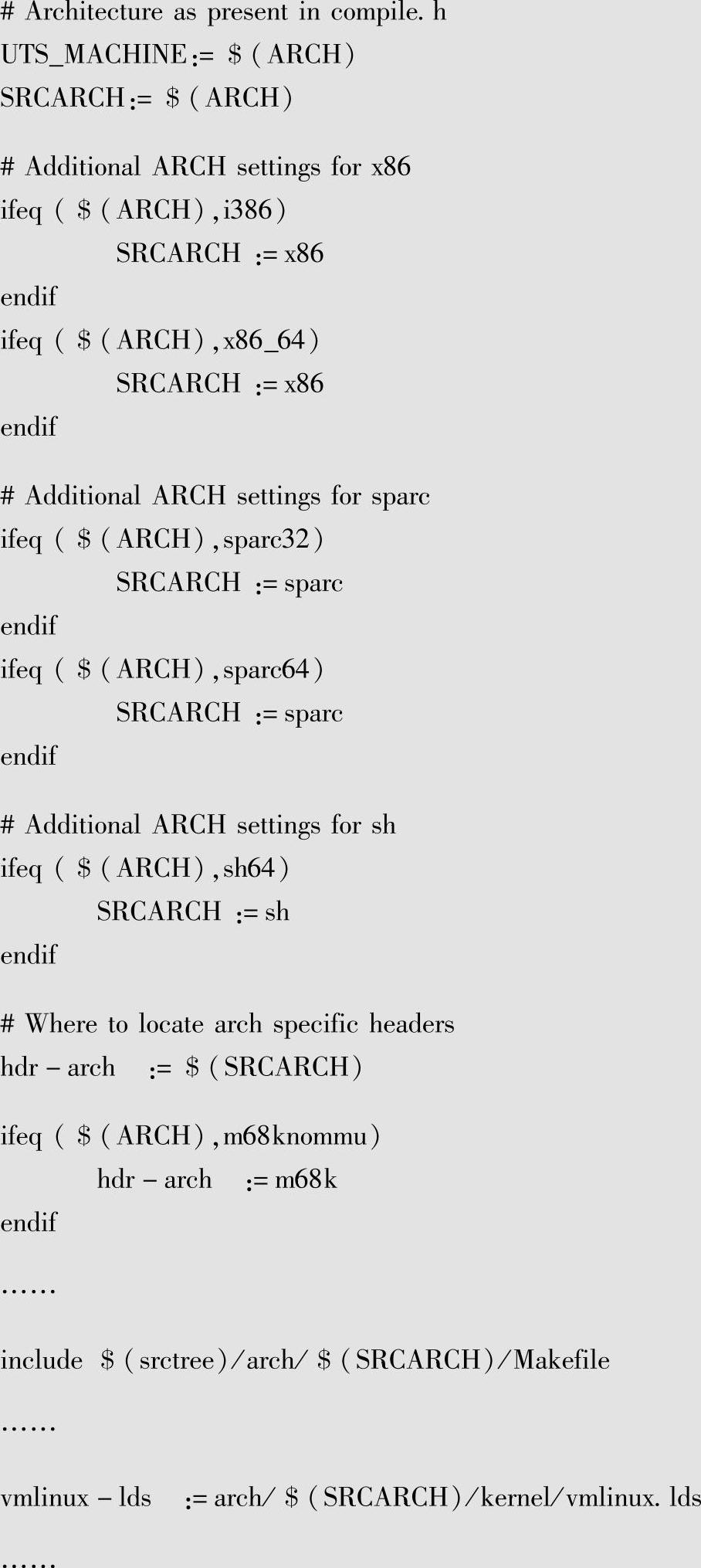

接下来就要在编译系统中解决相应的问题。在Linux内核根目录下的Makefile中包含如下内容：
(www.chuimin.cn)
可见Linux内核通过宏变量ARCH来定义具体的体系结构，并由宏变量SRCARCH来定义具体的体系结构相关代码目录。首先，ARCH转换为正确的体系结构源代码目录，然后使用体系结构相关的Makefile文件，这里直接引入相应目录的文件。还有一个重要的文件需要设定，这就是链接文件（由于不同的体系结构使用的地址空间会有差别）vmlinux-lds。可以看到编译不同的体系结构代码只要根据体系结构设定ARCH宏即可。
解决了编译的问题，就要看一下具体的实现如何做到体系结构无关了。做到体系结构无关采用的技术就是分层，将系统分为体系结构相关层和设备控制层（将体系结构相关代码封装为统一接口）。这样设备控制层之上的代码就是体系结构无关的代码，就可以在不同的处理器上重用了。具体的实现如图3-16所示。
图3-16 Linux内核体系结构无关具体实现
从图3-16中可见，体系结构相关的主要部分是中断、任务切换、寄存器、系统调用以及系统初始化。只要把这几部分通过统一接口封装，就可以在代码级别实现体系结构无关。
