Sitara系列芯片电源管理设计
【摘要】：在电源管理方面，仍以AM 335X的实现为主进行介绍。3mW的待机功耗虽然无法和DM 3730的0.1mW相比，但是普通的便携设备也是可以接受的。在voltage domain实现方面，AM 335X实现了两个voltage domain分别是VDD_CORE和VDD_RTC。从AM 335X电源管理的设计细节可以看出技术方案还是多种多样的。
在电源管理方面，仍以AM 335X的实现为主进行介绍。
1.AM 335X使用的电源管理技术介绍
由于AM 335X需要满足便携式消费电子产品的需求，所以在电源管理技术方面使用了DVFS和AVS。另外AM 335X也允许系统进入完全待机状态，和DM 3730不同的是待机时AM 335X功耗大概3mW左右。3mW的待机功耗虽然无法和DM 3730的0.1mW相比，但是普通的便携设备也是可以接受的。
2.AM 335X电源管理模块详解
AM 335X在电源管理的实现虽然使用的技术是全面的，但是如果和DM 3730在PRCM的实现进行比较，AM 335X的实现还是做了比较多的精简。完全待机3mW功耗也能看出这种精简的结果。
在voltage domain实现方面，AM 335X实现了两个voltage domain分别是VDD_CORE和VDD_RTC。所有核心模块都放在了VDD_CORE中，只要将RTC这个需要单独供电的模块放入VDD_RTC中，就能保证RTC在其他模块下工作的情况下仍然可以工作，确保时间的准确。
在power domain实现方面，AM 335X实现了多个power domain：为了能唤醒系统提供了WKUP power domain，ARM单独是一个power domain称作MPUpower domain；RTC在RTCpower domain中；大部分外设则在PER power domain中。和DM 3730一样，WKUP还包含一些外设模块，可以用来唤醒系统，但是为了设计的简单，并未实现WKUP domain之外模块通过I/O唤醒系统，这样就又比DM 3730设计简单了许多。

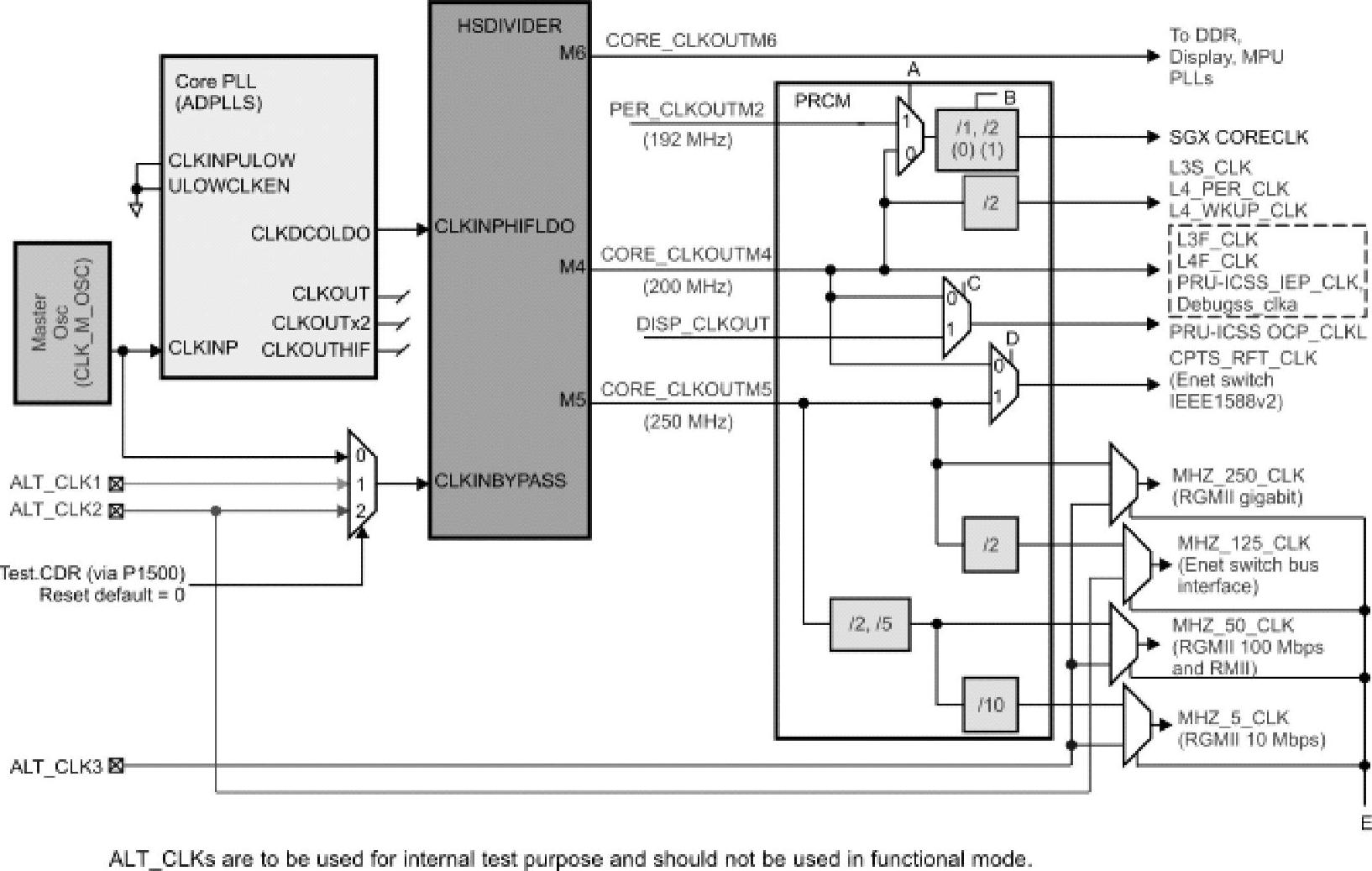

在时钟管理方面，AM 335X直接通过Core PLL分频出几个时钟供大部分的外设模块使用。Core PLL的时钟树如图2-15所示，图2-15引自《AM 335X芯片手册》中第893页框图，从图中可以看出其输出有限的几个时钟如L3F_CLK、L3S_CLK等，Core PLL的时钟输出与各外设模块的对应关系见表2-6。(www.chuimin.cn)
图2-15 AM 335X Core PLL时钟树

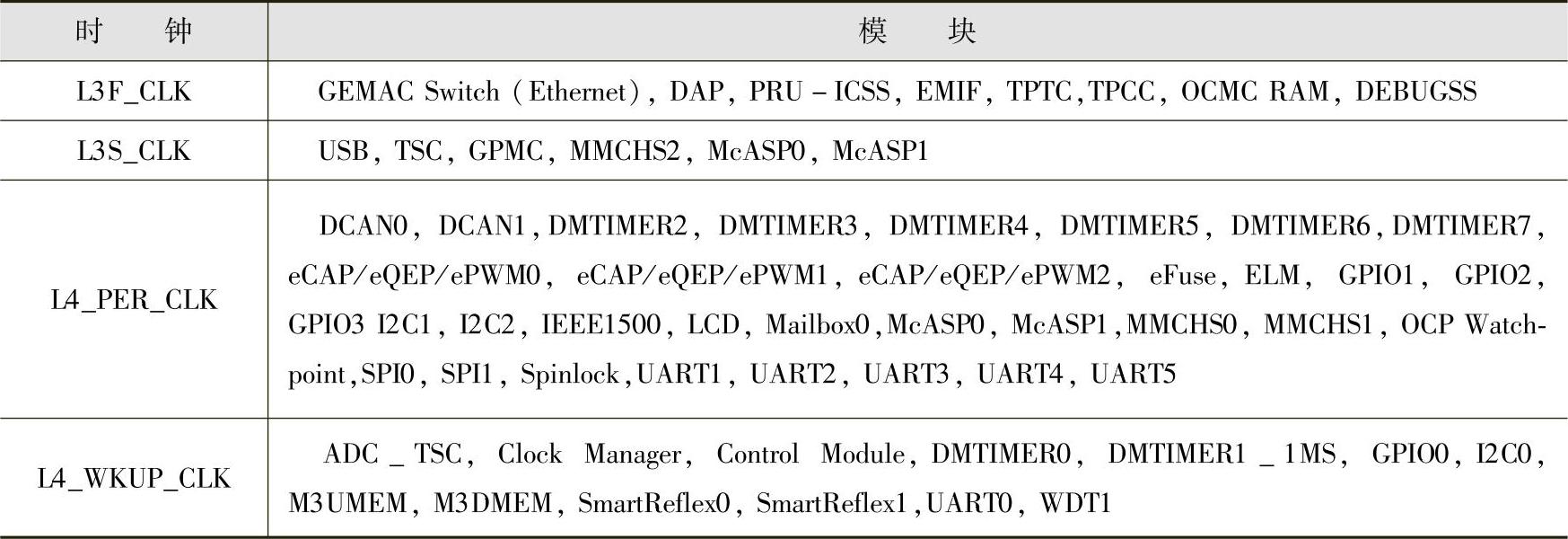

表2-6 Core时钟输出对应的设备模块
系统中还有一些时钟（如ARM的时钟）也是通过类似Core PLL的方式由PLL输出的，这里就不再赘述，具体细节可见《AM 335X芯片手册》第8.1.6节。
在WKUP的设计中，AM 335X在待机和唤醒控制方面，通过将Cortex-M3放入WKUPdomain中，然后采用软件控制的方式实现相应的功能，没有像DM 3730那样直接用硬件实现复杂的控制逻辑。相对于硬件来说软件开发成本较低，将这部分用成熟核心和软件共同实现，可以提高硬件的稳定性，降低成本，虽然效果没有单独设计硬件好，但是综合下来在满足需求的情况下，该实现方案还是很有优势的。
从AM 335X电源管理的设计细节可以看出技术方案还是多种多样的。符合需求，性价比好才是最好的，“只选对的，不选贵的”在设计中也非常适用。
