电梯的基本结构及其重要性
【摘要】：电梯的结构按传统的方法分为机械部分和电气部分。电气部分主要由电气控制系统、操纵箱等部件以及分别装在各有关电梯部件上的电气元件等组成。有齿轮曳引机为使其运行平稳、表7-3 电梯的规格参数注：1.额定载重量，不包括轿厢的自重，包括司机的重量。电梯的曳引钢丝绳关系电梯的安全运行，必须做好保养和维护工作。
机械部分由曳引系统、导向系统、轿厢、门系统、重量平衡系统、机械安全保护系统等组成。
电气部分主要由电气控制系统、操纵箱等部件以及分别装在各有关电梯部件上的电气元件等组成。
交流乘客（住宅）电梯和病床电梯机电系统的主要零部件安装在机房、井道、厅门、底坑中，如图7-6所示。
电梯的主要参数是电梯制造厂设计和制造电梯的依据。用户选用电梯时必须根据电梯的安装使用地点、载运对象等，按标准规定正确选择电梯的类别和有关参数，并根据这些参数设计和建造安装电梯的建筑物。
1.电梯机房
电梯机房要有良好通风，机房内的环境温度保持在5～40°C之间。机房内的主要设施为曳引机和电气控制柜。
（1）曳引机 曳引机的作用是使轿厢上升或下降，并停靠在相应的楼层上。曳引机由电动机、制动器、减速器、槽轮等组成。曳引机分有齿轮曳引机（用于v≤2m/s的电梯）和无齿轮曳引机（用于v＞2m/s的电梯）两种。有齿轮曳引机为使其运行平稳、

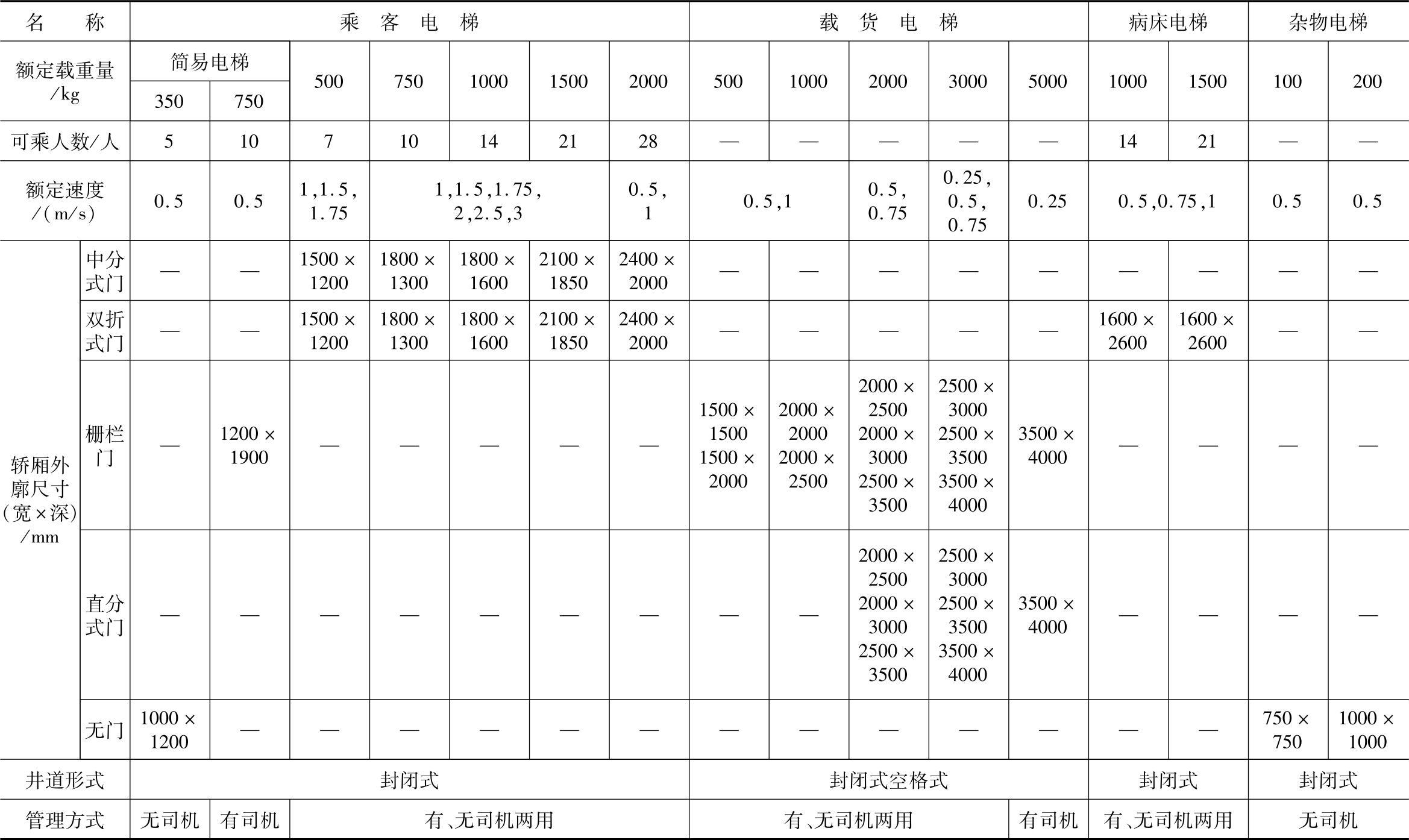

表7-3 电梯的规格参数
注：1.额定载重量，不包括轿厢的自重，包括司机的重量。
2.额定速度指轿厢在额定负载下，其提升和下降速度的平均值。
噪声小、振动小，一般采用蜗杆传动；无齿轮曳引机无齿轮箱，其曳引轮常与制动轮铸成一体，安装在同一电动机轴上。
曳引机必须具有机—电式摩擦型制动器，并有足够的制动转矩。其要求是：当电梯轿厢载有125％额定载重量并以额定速度运行时，利用制动器能使电梯停止运行；当货梯轿厢停靠在底层端站进行静载试验时，轿箱内载有150％的额定载重量，历时10min，制动器闸瓦和制动轮之间应无打滑现象。
1）电动机是电梯的动力源，要正常工作必须满足下列要求：
①能在各种负载情况下频繁起动和制动。
②可以可逆运行（正反向运行），并且运行曲线特性要基本一致。
2）制动器采用闸块式闭合制动。
3）一般电梯都采用蜗轮蜗杆型减速器。
4）电梯的曳引轮一般采用摩擦槽轮形式，其材质应选用耐磨性能不低于QT600-3的球墨铸铁；绳轮槽表面硬度应均匀，在同一轮槽上硬度差值≤15HBW，摩擦槽轮的直径一般应大于钢丝绳直径的40倍；外缘有曳引钢丝绳用的绳槽，槽的形式有两种：高速电梯选用半圆槽，低速和快速电梯通常选用带切口的半圆槽。(www.chuimin.cn)
（2）电气控制柜 电气控制柜安装有控制轿厢运动的一切驱动、控制及保护的开关、熔断器、接触器、继电器、电阻器等电气装置。
（3）曳引绳 电梯曳引绳采用6×19S＋NF或8×19S＋NF专用钢丝绳。钢丝绳的长度、圆度、质量和试验方法等应符合GB8903—2005《电梯用钢丝绳》和YB/T5198—2004《电梯钢丝绳用钢丝》的具体规定。

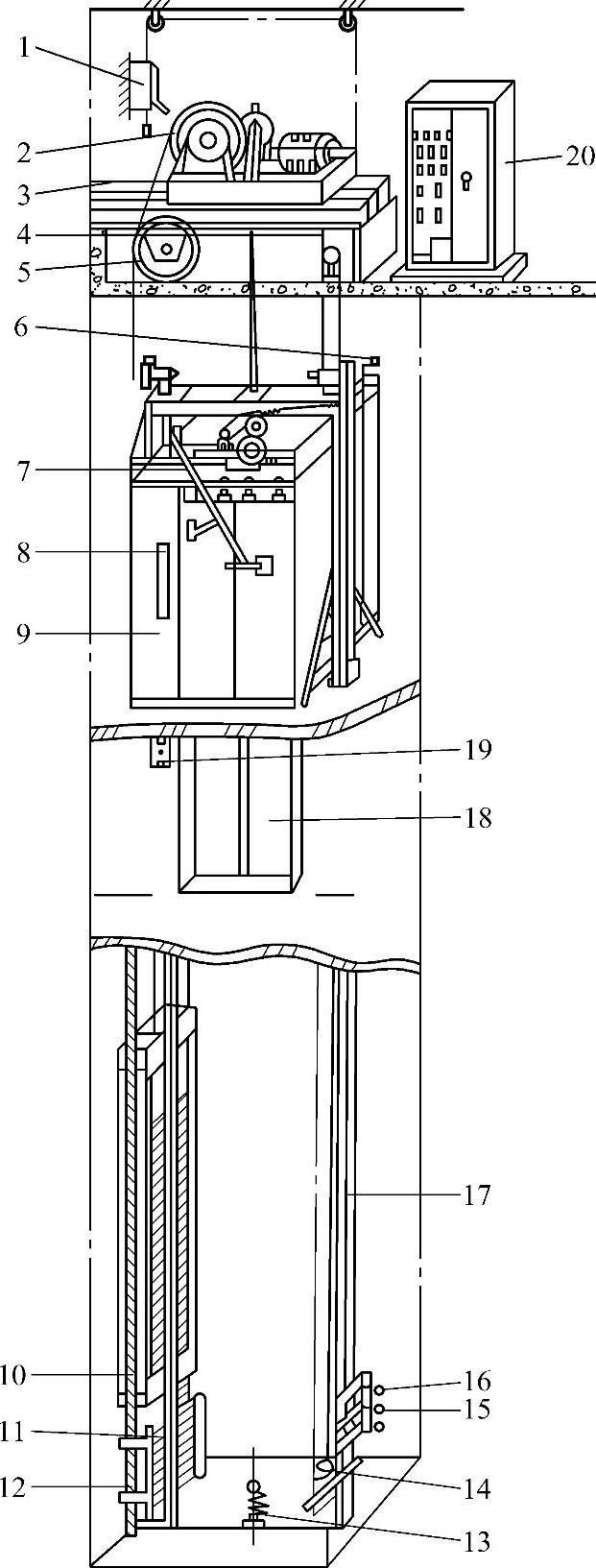

图7-6 交流乘客（住宅）电梯和病床电梯主要零部件安装位置示意图
1—极限开关 2—曳引机 3—承重梁 4—限速器 5—导向轮 6—换速平层传感器 7—开门机 8—操纵箱 9—轿厢 10—对重装置 11—防护栅栏 12—对重导轨 13—缓冲器 14—限速器涨紧装置 15—基站厅外开关门控制开关 16—限位开关 17—轿厢导轨 18—厅门 19—召唤按钮箱 20—控制柜
曳引绳的直径d≥8mm；根数最少为两根，而且要求各自独立，还要充分考虑到安全系数，一般安全系数k＝12～16。为提高曳引绳的寿命，曳引轮、导向轮或及绳轮的节圆直径与曳引绳公称直径之比应≥40。
电梯的曳引钢丝绳关系电梯的安全运行，必须做好保养和维护工作。
2.电梯井道
井道为轿厢和配重装置沿导轨垂直运行而设置的空间，其两侧安装有供轿厢、配重上下行驶用的导轨。在轿厢正常行程的上下两端安装有限位开关、越程开关、缓冲器等安全设施。
（1）导轨和导靴 电梯的导向装置由导轨、导靴和导轨支架等组成。导轨是供轿厢和对重装置在升降运行中起导向作用的组件。当轿厢发生危险时，安全钳会钳住导轨，因此，导轨应能承受轿厢的全部负荷。
导轨材质应不低于Q235A的要求，抗拉强度在375～550N/mm2之间，导轨工作表面应采用机械加工或冷拉的方法获得。
导靴是利用其内部的靴衬或滚轮在导轨上滑动或滚动，使轿厢和对重沿导轨上下运动的装置。导靴设置在轿厢架垂直框架的四角上，其中两只导靴固定在轿厢架上部的梁上，另两只导靴固定在轿厢架下部横梁的安全钳座上。导靴有滑动导靴和滚轮导靴两种，在1～2m/s的电梯中使用的是滑动导靴，在2m/s以上的电梯中使用的是滚动导靴。
（2）配重 配重是电梯在运行过程中起平衡作用的装置，主要是用来平衡轿厢的部分载重量，减少能量消耗和电动机功率耗损，并使钢丝绳和摩擦轮槽保持足够的摩擦力。为了克服高层建筑中电梯钢丝绳和控制电缆的自重对平衡系统的影响，当电梯的提升高度＞30m时，需要采用补偿装置。当电梯速度≤2.5m/s时，采用金属链构成的补偿装置；当电梯速度＞2.5m/s时，采用钢丝绳和张力轮构成的补偿装置。
（3）层门 亦可称为井道门或厅门。设置层门的目的是为了防止人或物件从每层井道口跌入井道，封闭式层门同时还有防火隔离的作用。
3.电梯轿厢
轿厢是用来装载货物或乘人的一种箱形容器，由轿厢架、轿厢顶、轿厢壁、轿门、轿相底及护脚板等组成。轿厢顶上设有安全窗。电梯轿厢的技术要求见表7-4。
表7-4 电梯轿厢的技术要求
注：本表适用于0.5m/s＜v＜2m/s的乘客电梯。
