1.按用途分类

1）乘客电梯（TK）：为运送乘客而设计的电梯；具有完善舒适的设施和安全可靠的防护装置，用于运送人员及其携带的手提物件，必要时也可运送所允许的载重量和尺寸范围内的物件。

乘客电梯额定载重量为630kg、800kg、1000kg、1250kg、1600kg，可乘人数为8人、10人、13人、16人、21人。

2）住宅电梯（TZ）：为运送居民而设计的电梯，额定载重量为320kg、400kg、630kg、1000kg，可乘人数为4人、5人、8人、13人。

额定载重量为320kg和400kg的住宅电梯轿厢不许残疾人乘轮椅进出。

额定载重量为630kg的住宅电梯轿厢允许运送童车和残疾人员乘坐的轮椅。

额定载重量为1000kg的住宅电梯轿厢还能运送家具和手把可拆卸的担架。

3）载货电梯（TH）：为运送通常有人伴随的货物而设计的电梯，结构牢固，载重量较大，有必备的安全防护装置。

额定载重量为630kg、1000kg、1600kg、2000kg、3000kg、5000kg，其中额定载重量为5000kg的轿厢，其最大尺寸为2500mm×3600mm。

4）客货（两用）电梯（TL）：主要为运送乘客，同时亦可运送货物而设计的电梯，具有完善的设施和安全可靠的防护装置，轿厢内部装饰结构不同于乘客电梯。

客货（两用）电梯的额定载重量为630～1600kg，可乘人数8～21人，与乘客电梯相同（乘客人数和货物总和不能超过额定载重量）。

5）病床电梯（TB）：为运送病床（包括病人）及医疗设备而设计的电梯，额定载重量为1600kg、2000kg、2500kg，可乘人数为21人、26人、33人。

额定载重量为1600kg和2000kg的病床电梯轿厢应能满足大部分疗养院和医院的需要。

额定载重量为2500kg的病床电梯轿厢应能将躺在病床上的人连同医疗救护设备一齐运送。

6）杂物电梯（TW）：服务于规定楼层站的固定式而设计的提升装置（电梯）：具有一个轿厢，由于结构方式和尺寸的关系，轿厢内不能进入。轿厢运行在两列刚性导轨之间，导轨是垂直的或垂直倾斜角小于15°。

为使人员不能进入轿厢，轿厢的尺寸应符合以下规定：①底面积不得超过1.0m²。②深度不得超过1.0m。③高度不得超过1.2m。

如果轿厢由几个固定间隔组成，而每一个间隔都满足上述要求，则轿厢总高度允许超过1.2m。

对于杂物电梯的最大额定载重量，国家标准GB/T 7025.3—1997规定为250kg，而电梯的行业标准JG 135—2000规定为500kg。

7）观光电梯（TG）：为乘客观光而设计的电梯，观光电梯的井道和轿厢壁至少有同一侧透明，供乘客可观看轿厢外景物。乘客在轿厢内有视野开阔和动态的感受。

8）船用电梯（TC）：为船舶上使用而设计的电梯，安装在大型船舶上，用于运送船员等，能在船舶摇晃中正常工作。

9）汽车用电梯（TQ）：为运送车辆而设计的电梯，具有结构牢固、面积较大的轿厢，有时无轿厢顶。

10）建筑施工电梯：为建筑施工与维修用而设计的电梯，运送建筑施工人员及材料用，可随施工中的建筑物层数而加高。

还有一些为了特殊用途设计的专用电梯，如运机梯、矿井梯、消防梯、冷库梯等防爆、耐热、防腐的专用电梯。

2.按速度分类

1）低速电梯：电梯的速度不大于1m/s。

2）快速电梯：电梯的速度在1～1.75m/s范围之内。

3）高速电梯：电梯的速度大于2m/s（含2m/s）。

4）超高速电梯：电梯的速度超过5m/s，通常安装在楼层高度超过100m的建筑物内。由于这类建筑物称为“超高层”建筑，所以此种电梯也称为“超高速”电梯。

5）特高速电梯：电梯的速度随着系列的扩展和提高，目前已经达到10m/s和12.5m/s，速度最快的电梯已达到16.7m/s。速度为10m/s的电梯是美国洛克菲勒中心用的电梯，速度为16.7m/s的电梯是中国台湾101层金融大厦建筑物用的电梯，该电梯由日本东芝公司承建。

3.按拖动方式分类

1）交流电梯：曳引电动机是交流电动机的电梯。当电动机是单速时称交流单速电梯，速度一般不高于0.5m/s；当电动机是双速时称交流双速电梯，速度一般不高于1m/s；当电动机具有调压调速装置时称交流调速电梯，速度一般不高于1.75m/s；当电动机具有调压调频调速装置时称交流调频调压电梯，简称VVVF控制电梯，速度可达6m/s。

2）直流电梯：曳引电动机是直接电动机的电梯。当曳引机带有减速器时称直流有齿电梯，速度一般不高于1.75m/s；当曳引机无减速器由电动机直接带动曳引轮时称直流无齿电梯，速度一般高于2m/s。

3）液压电梯：靠液压传动的电梯，分为柱塞直顶式和柱塞侧置式两种。

柱塞直顶式液压电梯是液压缸柱塞直接支撑轿厢底部使轿厢升降的液压电梯，如图7-1所示。

柱塞侧置式液压电梯是液压缸柱塞设置在井道侧面，借助曳引绳，通过滑轮组与轿厢连接，使轿厢升降的液压电梯，如图7-2所示。

4）齿轮齿条式电梯：齿条固定在构架上，电动机—齿轮传动机构装在轿厢上（2～3套），靠齿轮在齿条上的爬行来驱动轿厢的电梯，如图7-3所示，一般为工程电梯。

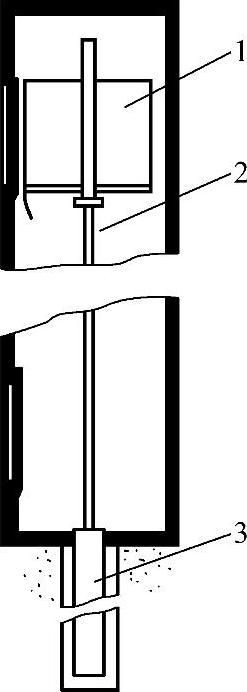

图7-1 柱塞直顶式液压电梯(www.chuimin.cn)

1—轿厢 2—柱塞 3—液压缸

图7-2 柱塞侧置式液压电梯

1—轿厢 2—绳轮 3—柱塞 4—液压缸

图7-3 齿轮齿条式电梯

1—轿厢 2—构架 3—齿条 4—拉杆 5—电动机

4.按控制方式分类

电梯的控制方式很多，但一般可综合为如下几种。

1）手柄操纵控制电梯：由司机操纵轿厢内的手柄开关，实行轿厢运行控制的电梯。目前在我国已很少有这种形式。

2）按钮控制电梯：这是一种简单的自动控制方式的电梯，具有自动平层功能。工作原理为：电梯运行由轿厢内操纵盘上的选层按钮或层站呼梯按钮来操纵。某层站乘客将呼梯按钮揿下，电梯就起动运行去应答。在电梯运行过程中，如果有其他层站呼梯按钮揿下，控制系统只能把信号记存下来，不能去应答，而且也不能把电梯截住，直到电梯完成前应答运行层站之后，方可应答其他层站呼梯信号。

3）信号控制电梯：这是一种自动控制程度较高的有司机电梯。工作原理为：把各层站呼梯信号集合起来，将与电梯运行方向一致的呼梯信号按先后顺序排列，电梯依次应答接送乘客。电梯运行取决于电梯司机操纵，而电梯在何层站停靠由轿厢操纵盘上的选层按钮信号和层站呼梯按钮信号控制。电梯往复运行一周可以应答所有呼梯信号。

4）集选控制电梯：这是一种在信号控制基础上发展起来的高度自动控制的电梯，与信号控制电梯的主要区别在于能实现无司机操纵。

除具有信号控制方面的功能外，还具有自动掌握停站时间、自动应召服务、自动换向应答反向厅外召唤等功能。乘客在进入轿厢后，只需按下层楼按钮，电梯在到达预定停站时间时，自动关门起动运行，在运行中逐一登记各层楼召唤信号，对符合运行方向的召唤信号，逐一自动停靠应答；在完成全部顺向指令后，自动换向应答反向召唤信号。当无召唤信号时，电梯自动关门停机，或自动驶回基站关门待命。当某一层有召唤信号时，再自动起动前往应答。由于是无司机操纵，轿厢需安装超载装置。

集选控制常用于宾馆、饭店、办公大楼的客梯。

5）并联控制电梯：共用一套呼梯信号系统，把2～5台规格相同的电梯并联起来控制，共用厅门外召唤信号的电梯。无乘客使用电梯时，经常有一台电梯停靠在基站待命称为基梯；另一台电梯则停靠在行程中间预先选定的层站称为自由梯。当基站有乘客使用电梯并起动后，自由梯即刻起动前往基站充当基梯待命。当有除基站外其他层站呼梯时，自由梯就近先行应答，并在运行过程中应答与其运行方向相同的所有呼梯信号。如果自由梯运行时、出现与其运行方向相反的呼梯信号，则在基站待命的电梯就起动前往应答。先完成应答任务的电梯就近返回基站或中间选下的层站待命。

6）梯群控制电梯：多台电梯共用厅外召唤按钮，适用于乘客流量大的高层建筑物中，把电梯分为若干组，每组4～6台电梯，将几台电梯控制连在一起，分区域进行有程序综合统一控制，对乘客需要电梯情况进行自动分析后，选派最适宜的电梯及时应答呼梯信号。

7）微机处理集选控制电梯：电梯的工作运行是根据乘客流量的情况，由微机处理，自动选择最佳运行的控制方式。

5.自动扶梯分类

自动扶梯一般分为轻型和重型两类，也可按自动扶梯的装饰分为透明无支撑、全透明有支撑、半透明或不透明有支撑、室外用自动扶梯等种类。

按输送能力分为不同的梯级宽度、抬升高度和倾斜角度。输送能力以每小时运送乘客的数量划分。按国家标准GB 16899—2011自动扶梯的理论输送能力见表7-1。

表7-1 自动扶梯的理论输送能力（单位：人/h）

（1）目前自动扶梯最简单的分类方法

1）端部驱动的自动扶梯，或称链条式自动扶梯。

2）中间驱动的自动扶梯，或称齿条式自动扶梯。

自动人行道与自动扶梯最简单的分类方法相同。

（2）按扶梯的配列方式分类常见的两种为复列形式和单列形式。复列形式中又分连续一线式和垂直重叠式。单列形式中又分单列连续式和单列重叠式。连续一线式占用楼面面积大。垂直重叠式应用较多，它又可分为：平行重叠式、平行连续式、十字交叉式。平行重叠式在旅馆、银行、地铁等地方采用较多；十字交叉式在百货商店采用较多。连续一线式配列如图7-4所示。各种配列形式如图7-5所示。自动扶梯各种配列形式的特点见表7-2。

图7-4 自动扶梯的连续一线式配列

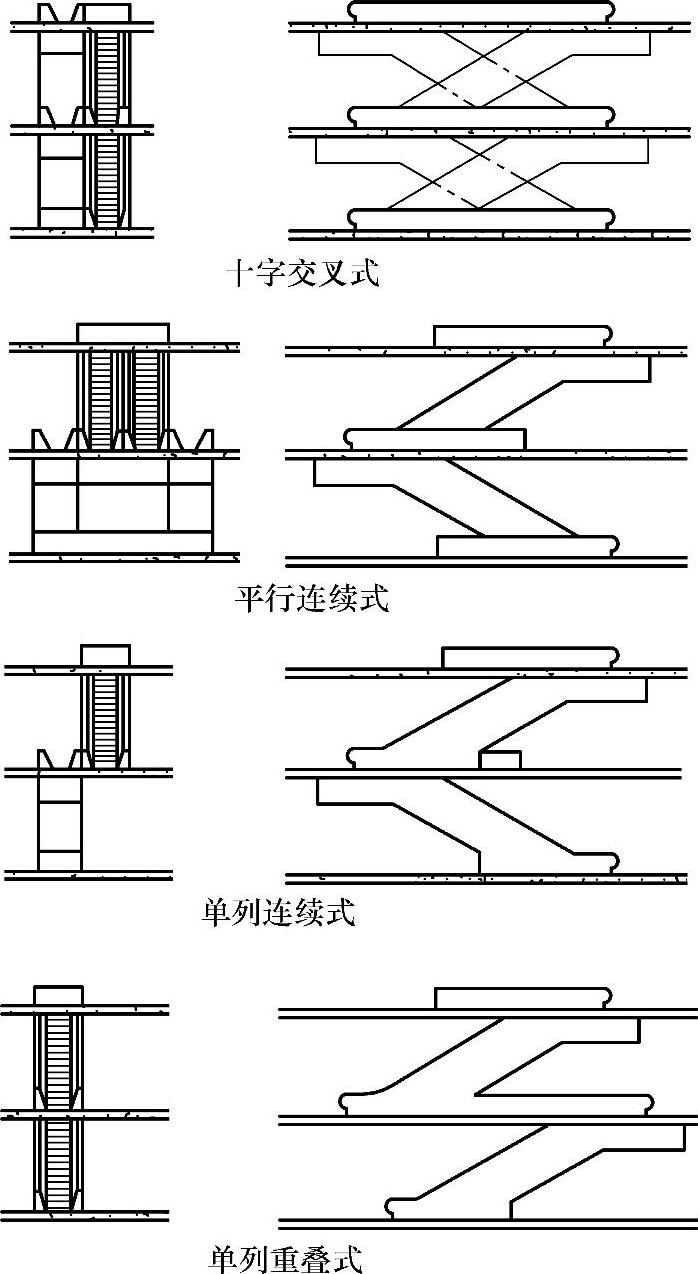

图7-5 自动扶梯的各种配列形式

表7-2 自动扶梯各种配列形式的特点

（续）
