特种设备管理与事故应急预案：气瓶结构及要求

2023-11-22 理论教育版权反馈

【摘要】：设计压力大于或等于12.3MPa的气瓶称为高压气瓶，应采用无缝结构。气瓶的主体材料必须采用镇静钢，高压气瓶必须采用合金钢或优质碳素钢。制造焊接气瓶的材料必须具有良好的焊接性。还有公称容积为400L、800L，盛装液氯0.5t、1t的焊接气瓶等。当气瓶受到撞击时，防振圈能吸收能量，减少振动，同时还有保护瓶体漆层标记的作用。2）焊接钢瓶的结构。

按照国家颁布的《气瓶安全监察规程》，气瓶是指设计压力为0.1～29.4MPa（1～300kgf/cm²），容积不大于1m³的盛装压缩空气和液化气体的钢质气瓶。设计压力大于或等于12.3MPa（125kgf/cm²）的气瓶称为高压气瓶，应采用无缝结构。气瓶的主体材料必须采用镇静钢，高压气瓶必须采用合金钢或优质碳素钢。制造焊接气瓶的材料必须具有良好的焊接性。

常用压缩气体和液化气体的气瓶设计压力见表4-3。

表4-3 常用气瓶的设计压力

图4-1 无缝气瓶示意图

a）凹形底气瓶 b）带底座凸形底气瓶

1）无缝钢瓶的主要结构。工业用钢瓶中无缝钢瓶占很大比例，其公称容积为40L，外径为219mm。此外液化石油气瓶容积装重有10kg、15kg、20kg、50kg4种。溶解乙炔气瓶有四种结构：公称容积≤25L，外径为200mm；公称容积＝40L，外径为250mm；公称容积＝50L，外径为250mm；公称容积＝60L，外径为300mm。还有公称容积为400L、800L，盛装液氯0.5t、1t的焊接气瓶等。

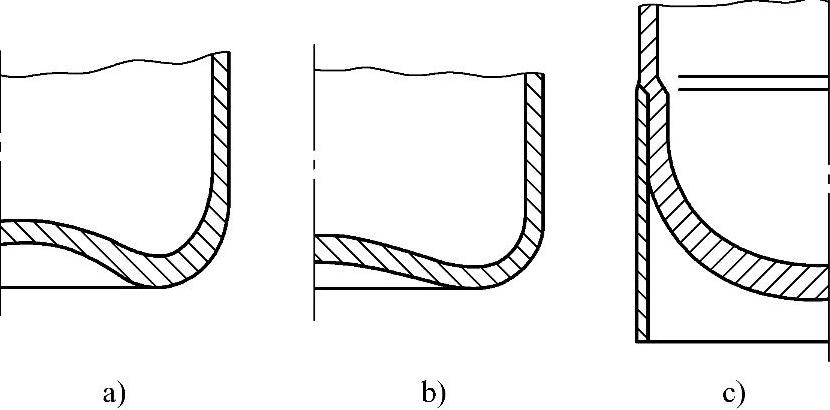

企业中使用的大部分气瓶是40L的无缝钢瓶，它由瓶体、瓶阀、瓶帽、防振圈组成，如图4-1所示。气瓶瓶体多数用碳素钢或合金钢坯冲压拉深或用钢管旋压制成。由于瓶底收口的形式不同，气瓶底部有凹形、凸形等不同形状，如图4-2所示。为了便于平稳直立，凸形底部常用热套方法加装筒状或四角状底座。容积大于12L的钢瓶，瓶口有瓶颈，颈上有螺纹，每英寸11牙（1in＝0.0254m）。瓶颈外圆一般为φ80mm，以便拧上瓶帽。瓶口有内锥螺纹，其锥度为3/25，每英寸14牙，供安装瓶阀用。
