通道数字量输出板卡外配电压检测电路设计
【摘要】：16通道数字量输出板卡外配电压检测电路如图11-42所示。输入电路采用电压基准源TL431C产生2.5V的稳定电压，输出到电压比较器LM393N的2和5引脚，分别作为两个比较器件的一个输入端，另外两个输入端则由外配电输入的电压经两电阻分压后产生。比较器U2的反相端输入电压为当外配电电压VC＞21.6V时，则U2N＞2.5V，比较器U2输出低电平，反之，U2输出高电平。
16通道数字量输出板卡外配电压检测电路如图11-42所示。

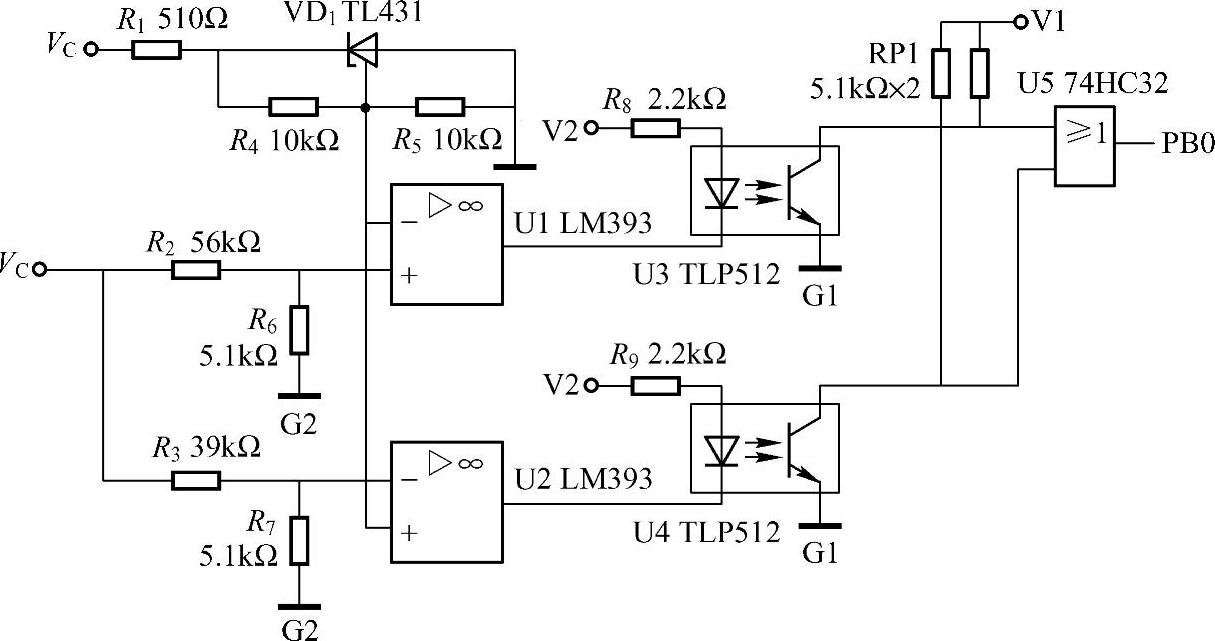

图11-42 16通道数字量输出板卡外配电压检测电路
板卡的24V电压是由外部配电产生的，为进一步提高模板运行的可靠性，设计了对外配电电压信号的检测电路，该设计中将外部配电电压的检测范围设定为21.6～30V，即当板卡检测到电压不在此范围之内时，说明外部配电不能满足模板的正常运行，将点亮红色LED灯报警。
由于板卡电源全部采用了冗余的供电方案来提高系统的可靠性，所以两路外配电电压分别经端子排上的两个引脚输入。在图11-42中是对一组外配电电压的检测电路，另外一组是完全相同的。
输入电路采用电压基准源TL431C产生2.5V的稳定电压，输出到电压比较器LM393N的2和5引脚，分别作为两个比较器件的一个输入端，另外两个输入端则由外配电输入的电压经两电阻分压后产生。
如图11-41所示，比较器U1的同相端的输入电压为(www.chuimin.cn)
当外配电电压VC＜30V时，则U1P＜2.5V，比较器U1输出低电平，反之，U1输出高电平。
比较器U2的反相端输入电压为
当外配电电压VC＞21.6V时，则U2N＞2.5V，比较器U2输出低电平，反之，U2输出高电平。
经两个比较器输出的电平信号进入光耦合器U3和U4，再经或门74HC32输出到微控制器的GPIO引脚PB0。即当外配电电压的范围在21.6～30V之间时，PB0口才为低电平，否则为高电平。
