前面提出了在设备之间建立连接的“通用模式”规则。通用模式要求利用显式报文连接在每个连接端点手工创建和配置连接对象，以“通用模式”为基础定义一套连接，此连接能方便主/从关系中常见的通信，此连接以下称作“预定义主/从连接组”。主站（Master）是指为过程控制器收集和分配I/O数据的设备，从站（Slave）则指主站从该处收集I/O数据及向它分配I/O数据的设备。
主站“拥有”其MAC ID在扫描清单中的从站，主站检查其扫描清单以决定与哪一个从站通信，然后发送命令。除了重复MAC ID检查，在主站通知授权前一个从站不能启动任何通信。一个主站和多个从站的连接如图9-16所示。
图9-16 DeviceNet主/从应用示例
在预定义主/从连接组定义内已省略了创建和配置应用与应用之间连接的许多步骤，这样做是为了用较少的网络和设备资源来创建一个通信环境。预定义主/从连接组使用下列常用术语：
1）组2服务器：指具有UCMM功能并被指定在预定义主/从标识符连接中充当服务器的设备，见DeviceNet从站。
2）组2客户机：指在服务器中获得预定义主/从连接组的所有权并且在这些连接中充当客户机的设备，见DeviceNet主站。
3）具有UCMM功能的设备：指支持非连接报文管理（UCMM）的设备。
4）无UCMM功能的设备：一般较低级的设备，由于网络中断管理和第一代CAN芯片的屏蔽能力，不支持UCMM。
5）仅限于组2的服务器：指无UCMM功能，必须通过预定义主/从连接组建立通信的从站（服务器）（至少必须支持预定义主/从显式报文连接）。仅限组2的设备只能发送和接收预定义主/从连接组所定义的标识符。
6）仅限于组2的客户机：指仅作为组2的客户机对组2服务器操作的设备，仅限组2的客户机为仅限组2的服务器提供UCMM功能。
7）DeviceNet主站：作为主/从应用的一个类型，DeviceNet主站是为处理控制器收集和分配I/O数据的设备，主站以它的扫描序列为基础扫描它的从站，在网络中，主站是指组2客户机或仅限于组2客户机。
8）DeviceNet从站：作为主/从应用的一个类型，从站在主站扫描到时返回I/O数据。在网络中，从站是组2服务器或仅限于组2服务器。
9）预定义主/从连接组：一种能方便通信，特别是在主/从关系常见的连接中。在预定义主/从连接组定义中省略了创建和配置应用与应用之间连接的许多步骤，这样做是为了用比较少的网络和设备资源来创建一个通信环境。(www.chuimin.cn)

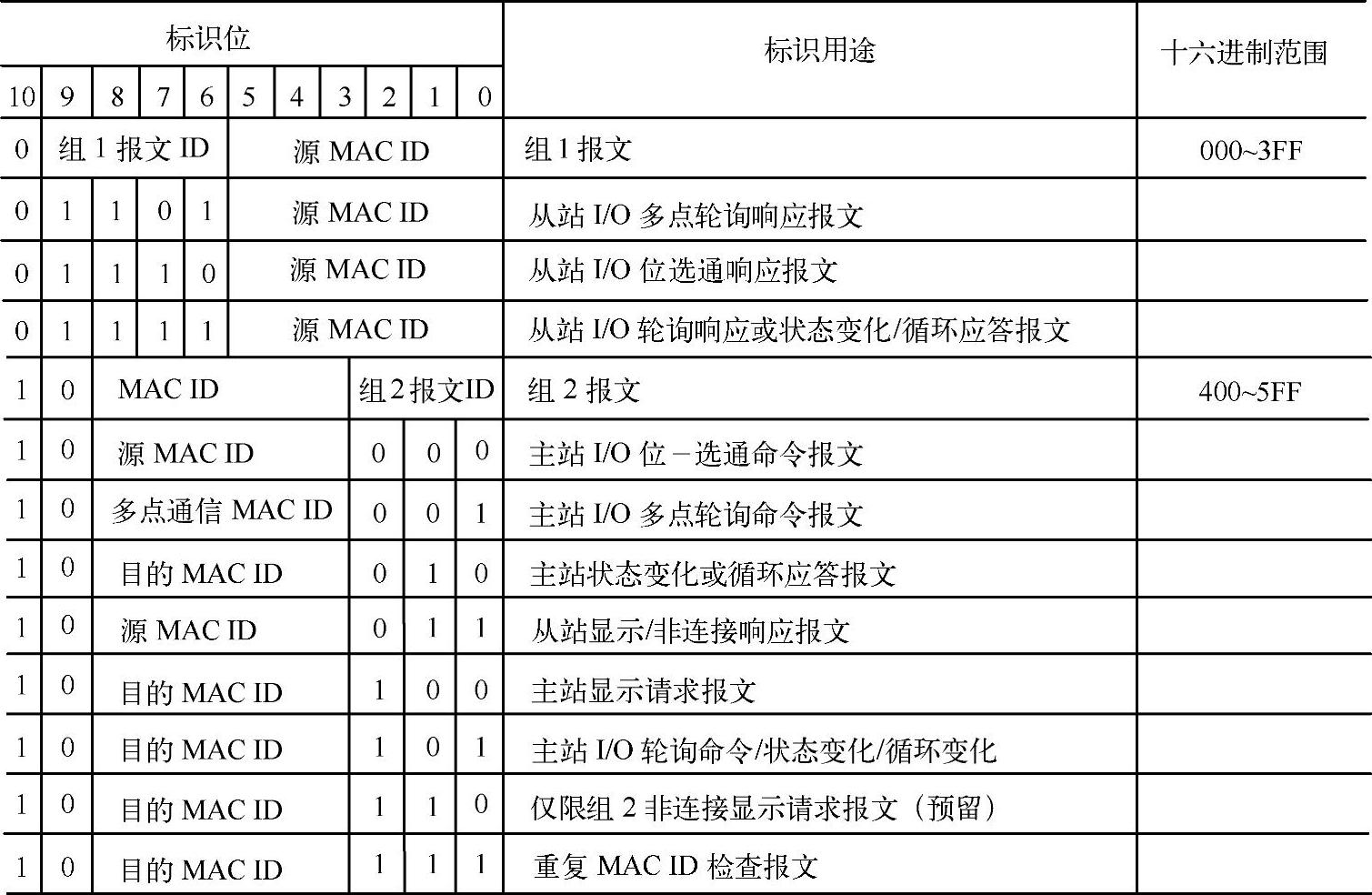

预定义主/从连接组相关的CAN标识区如图9-17所示，图9-17中定义了在预定义主/从连接组中所有基于报文的连接所使用的标识符，同时也给出了预定义主/从连接对象相关的produced_connection_id和consumed_connection_id属性。
图9-17 预定义主/从连接组标识区
图9-17中涉及的报文类型如下：
1）I/O位选通命令/响应报文：位选通命令是由主站发送的一种I/O报文；位选通命令报文具有多点发送功能，多个从站能同时接收并响应同一个位选通命令（多点发送功能）。位选通响应是当从站收到位选通命令后，由从站发送回主站的I/O报文。在从站中，位选通命令和响应报文由同一个连接对象来接收和发送。
2）I/O轮询命令/响应报文：轮询命令是由主站发送的一种I/O报文。轮询命令指向单独特定的从站（点到点）。主站必须向它的每个要查询的从站分别发送不同的查询命令报文。轮询响应是当从站收到轮询命令后，由从站发送回主站的I/O报文。在从站中，轮询命令和响应报文由同一个连接对象来接收和发送。
3）I/O状态变化/循环报文：主站和从站都可发送状态变化/循环报文。状态变化/循环报文指向单独特定的节点（点到点），将返回一个应答报文作为响应报文。无论是在主站或者是在从站中，生产状态变化报文和消费应答报文都由同一个连接对象接收/发送。消费状态变化报文和生产应答报文由另一个连接对象接收/发送。
4）I/O多点轮询报文：多点轮询命令是一个由主站发送的I/O报文。多点轮询指向一个或多个从站。多点轮询响应是在接收到多点轮询命令时，从站返回主站的I/O报文。在从站内，多点轮询命令和响应报文由单个连接对象接收/发送。
5）显式响应/请求报文：显式请求报文用于执行如读写属性的操作。显式响应报文表明对显式请求报文的服务结果，在从站中，显式响应和请求报文由一个连续对象接收/发送。
6）仅限组2非连接显式请求报文：仅组2非连接显式请求报文端口用于分配/释放预定义主/从连接组。此端口（组2，报文ID＝6）已预留，不可用作其他用途。
7）仅限组2非连接显式响应报文：仅组2非连接显式响应报文端口用于响应仅组2非连接显式请求报文和发送设备监测脉冲/设备关闭报文，这些报文采用和显式响应报文相同的标识符（组2，报文ID＝3）发送。
8）重复MAC ID检查报文。
