高效的现场总线技术开发工具及应用

2023-11-22 理论教育版权反馈

【摘要】：WorldFIP现场总线开发工具包括硬件开发工具和软件开发工具。

WorldFIP现场总线开发工具包括硬件开发工具和软件开发工具。硬件开发工具通过为开发者提供各种器件、线缆和接口板卡帮助设计者实现高效、快速的设备开发和调试；软件开发工具为设计者提供一系列软件平台，可协助用户完成设备的软件组态、数据生成和运行调试。

1.硬件开发工具

WorldFIP现场总线硬件开发工具主要包括通信控制器件、通信介质器件、线缆连接件、线缆和用户端测试板。其中通信控制器件、线缆器件和线缆连接件是开发完整的WorldFIP站设备所必需的硬件设备；用户端测试板通常安装在用户上位机上并与WorldFIP网络连接，通过WorldFIP网络测试所开发的站设备。WorldFIP现场总线硬件开发工具体系如图8-11所示。

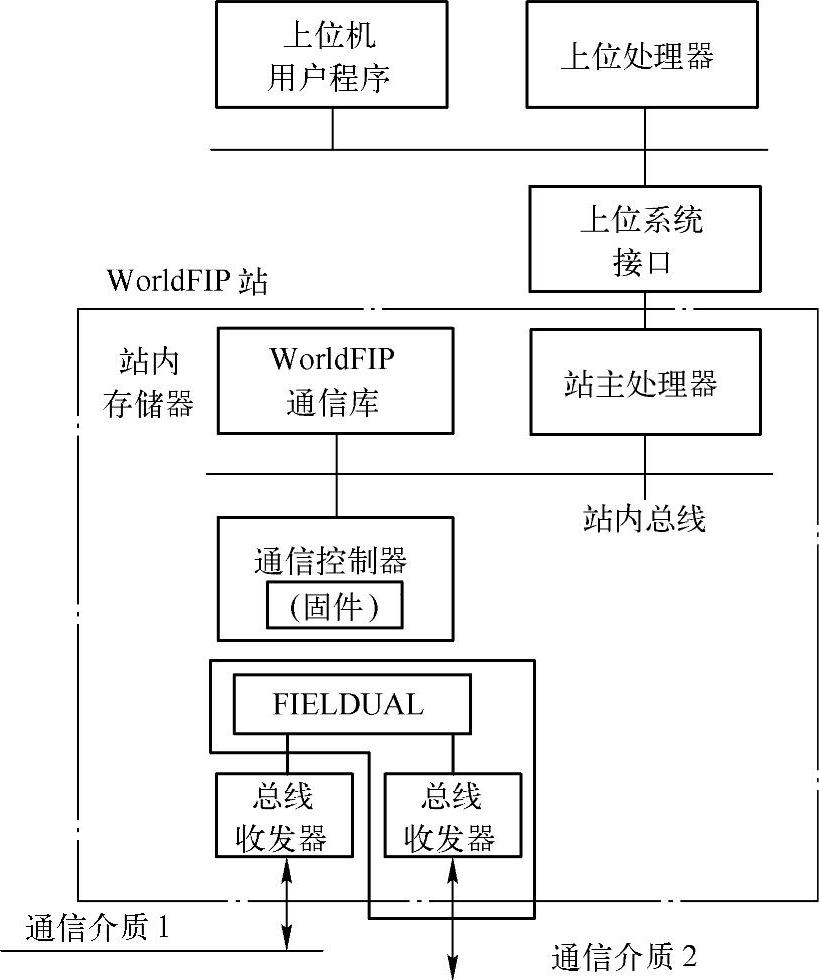

图8-10 基于硬件系统的WorldFIP现场总线技术软件体系结构

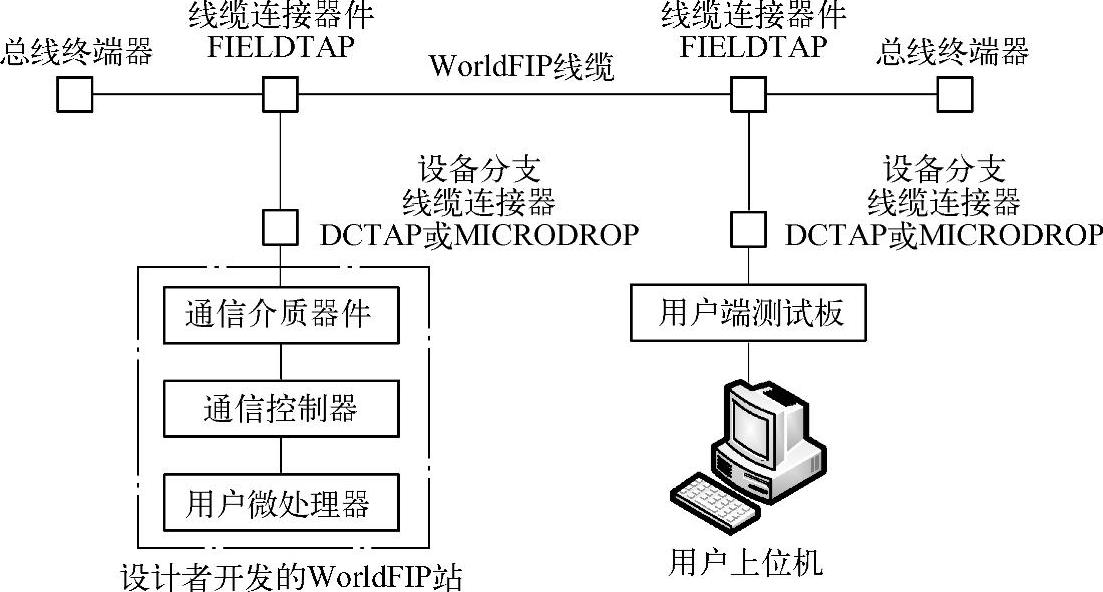

图8-11 WorldFIP现场总线硬件开发工具体系

用户端测试板在硬件开发工具中具有重要的作用，是设计者在设备开发过程中与World-FIP网络的接口。用户端测试板具有多种不同的与上位机连接的接口类型，在每种接口类型下均实现了3种基本的总线通信速率，大大方便了用户应用中的设备开发和调试。

2.软件开发工具

WorldFIP软件开发工具协助设计者和用户快速地开发、调试各种WorldFIP现场总线系统的总线仲裁设备、站设备及应用软件，主要包括产品研发中每个阶段（软件设计、设备调试等）的开发工具和调试工具适用于各类操作系统。所使用的软件工具主要包括：

（1）组态开发工具（PC环境下的开发工具）

1）FIPDESIGNER：为设计者提供基于PC的系统开发和组态平台。

2）FIPC：产生一个与FIPLIB库兼容的WorldFIP网络的组态文件。(www.chuimin.cn)

3）OLGA：产生一个与FIPLIB库及MOCROFIP HANDLER兼容的WorldFIP网络的组态文件。

4）BAGEN：产生与FIPLIB和FIPIULIB库兼容的总线仲裁表。

（2）观察工具

WorldFIP观察工具对WorldFIP网络通信的信息量进行监视，并使其可视化，因此它是开发和实现阶段不可缺少的工具。共有以下三种观察程序：

1）FIP SCANNER（扫描程序）。

2）FIP ANALYSER（分析程序）。

3）FIP SPY（侦听程序）。

（3）测试工具

在开发或实现阶段用来检验产品的硬件结构和应用程序。主要包括：

1）FIP ACCESS：用于快速生成总线仲裁器站并使用FIP设备管理服务程序的一个子集描述第一个版本的应用程序。该程序在PC环境下运行，使用CC120/CC121或CC122接口卡。

2）FIPIO仿真器：用于仿真一个总线仲裁器以测试一个FIPIO连接。该程序在PC环境下加接口卡运行。
