现场总线应用技术:WorldFIP技术体系结构
【摘要】：图8-7 应用层和数据链路层的功能结构图8-8 WorldFIP现场总线技术的开发支持体系
1.WorldFIP现场总线技术的系统结构
用WorldFIP构成的系统分为三级，即过程级、控制级和监控级。用单一的WorldFIP总线可以满足过程控制、工厂制造加工系统和各种驱动系统的需要，而不是像其他类型的现场总线需要使用RS-485和低速总线的组合来满足各类系统的需求。为了适应低成本的要求，WorldFIP开发了一种极低成本的实现方式Device WorldFIP（DWF）。DWF与WorldFIP和EN50170完全兼容，它仅是装置一级的网络，能很好适应工业现场的各种恶劣环境，并具有本质安全防爆功能，可以实现多主站与从站的通信。WorldFIP很重视与其他主要装置网络的互联开发工作。目前已完成了Hart/WorldFIP、Modbus/WorldFIP和ASI/WorldFIP实现互联的工作。
2.WorldFIP现场总线技术的协议结构
与ISO/OSI七层模型相对应，WorldFIP现场总线协议层次采用了其中的第一、二、七层，即物理层、数据链路层和应用层三个层次，如图8-6所示。
图8-6 WorldFIP现场总线技术通信协议结构
应用层和数据链路层的功能结构如图8-7所示。(www.chuimin.cn)
3.WorldFIP现场总线技术的开发支持体系
为方便客户端的开发，WorldFIP组织为用户提供了完备的开发体系支持。在开发体系中，主要包括硬件器件的开发支持、以通信库为主要组成部分的软件开发支持以及以各类用户应用程序为形式的开发工具支持。WorldFIP现场总线技术的开发支持体系如图8-8所示。
图8-7 应用层和数据链路层的功能结构

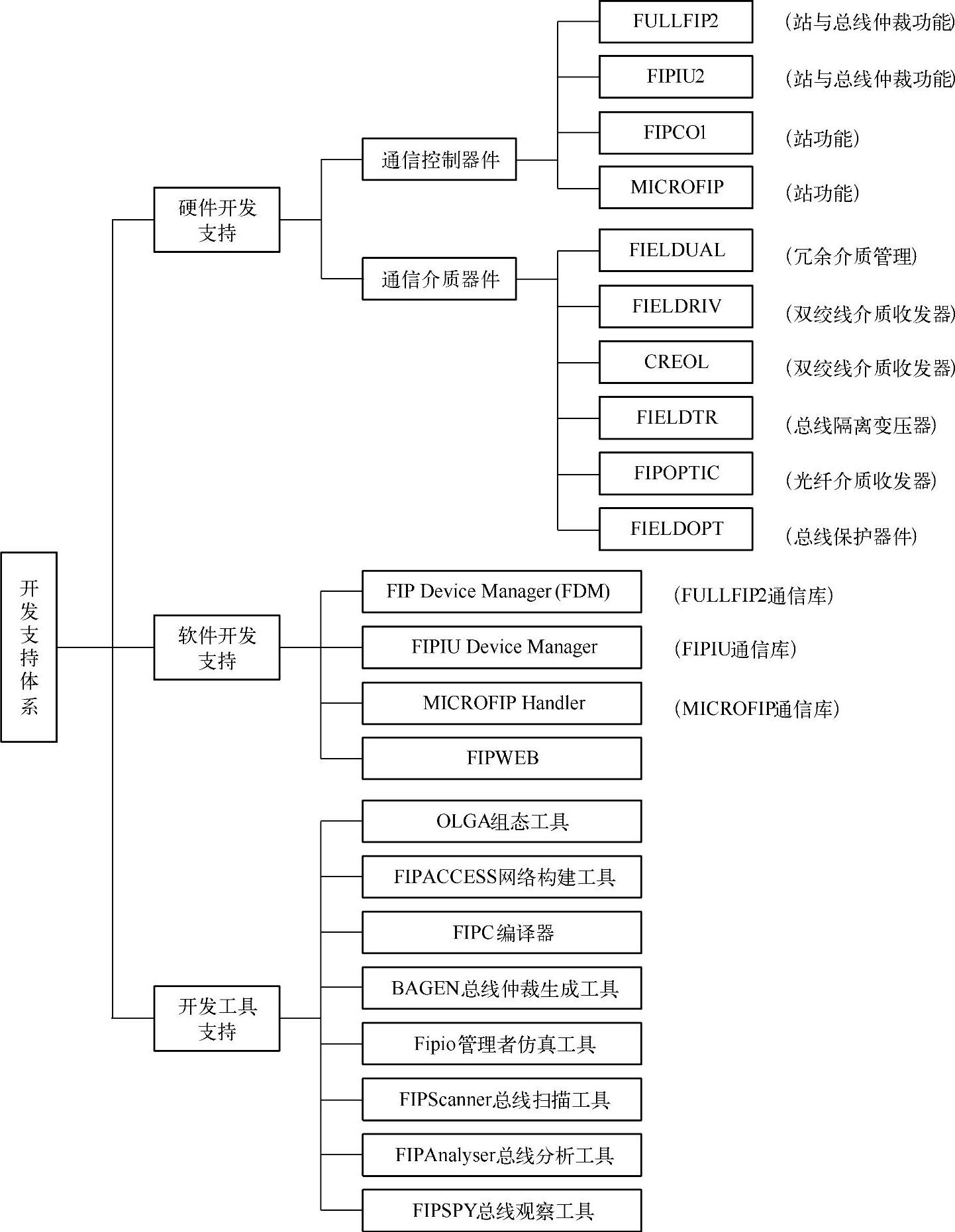

图8-8 WorldFIP现场总线技术的开发支持体系
