CC-Link通信协议简介
【摘要】：协议配置CC-Link的协议配置如图8-4所示。CC-Link传输由主站发起，采用广播轮询方式，依次进行测试传输、循环传输和瞬时传输。表8-2 CC-Link支持的网络管理服务循环传输实体循环传输是一种数据传输功能，主站周期性地向所有从站发送数据，且各从站通过响应向主站发送数据。CC-Link支持的循环传输服务见表8-3。
1.协议概述
（1）通信过程
CC-Link通信过程分为3个阶段，如图8-3所示。
1）初始循环。本阶段用于建立从站的数据连接。实现方式为：在上电或复位恢复后，作为传输测试，主站进行轮询传输，从站返回响应。
2）刷新循环。本阶段执行主站和从站之间的循环或瞬时传输。
3）恢复循环。本阶段用于建立从站的数据连接。实现方式为：主站向未建立数据连接的从站执行测试传输，该从站返回响应。
（2）运行概述
所有从站接收到从主站发送来的刷新数据后，根据接收到的主站的轮询，返回响应数据。
（3）协议配置
CC-Link的协议配置如图8-4所示。

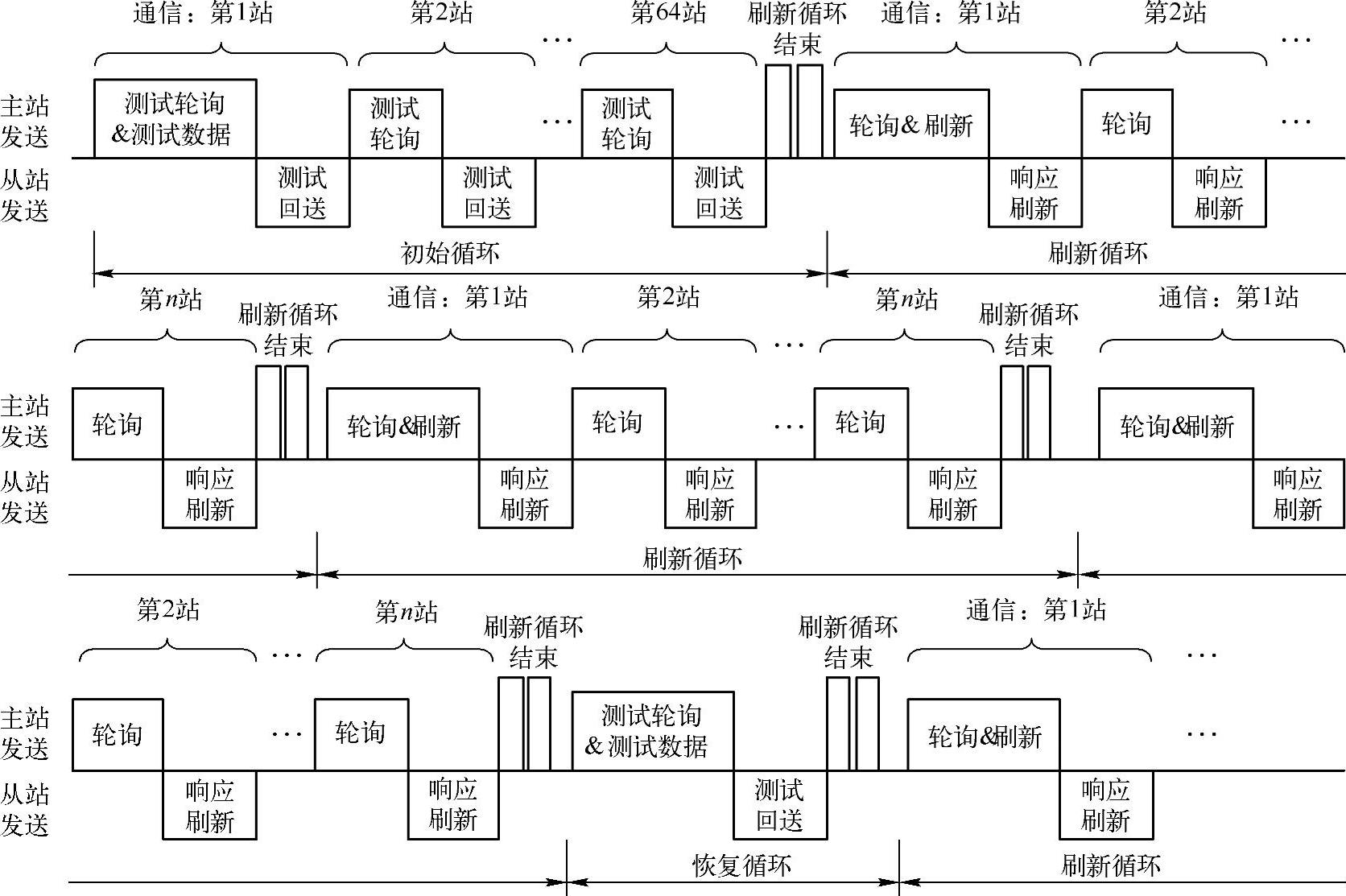

图8-3 CC-Link通信过程示意图

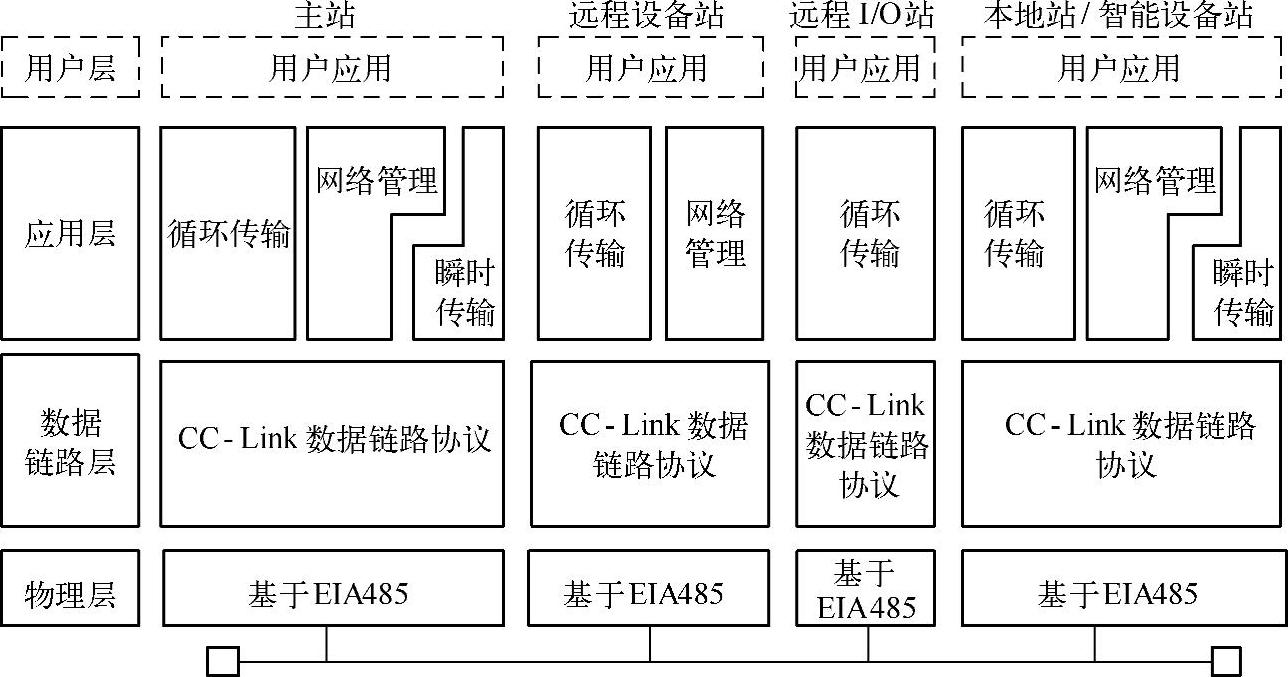

图8-4 CC-Link的协议配置
2.物理层
CC-Link传输介质使用3芯屏蔽绞线，其电气特性符合EIA485。通信信号由差动信号A（正：DA）和B（反：DB）以及数字信号接地（DG）构成。
3.数据链路层
CC-Link支持的传输类型如下：(www.chuimin.cn)
1）对上电或恢复处理时还未能建立数据连接的站所进行的测试传输。
2）循环传输（周期性数据传输）。
3）瞬时传输（非周期性数据传输）。
CC-Link传输由主站发起，采用广播轮询方式，依次进行测试传输、循环传输和瞬时传输。从站通过测试传输建立与网络的数据连接，进而进行循环传输和瞬时传输。另外，瞬时传输是通过在循环传输过程中传输的帧中加入瞬时传输数据来实现的。
4.应用层
（1）网络管理实体
网络管理包括参数管理、本站和其他站的状态监视以及网络状态管理等。
CC-Link支持的网络管理服务见表8-2。
表8-2 CC-Link支持的网络管理服务
（2）循环传输实体
循环传输是一种数据传输功能，主站周期性地向所有从站发送数据，且各从站通过响应向主站发送数据。
CC-Link支持的循环传输服务见表8-3。

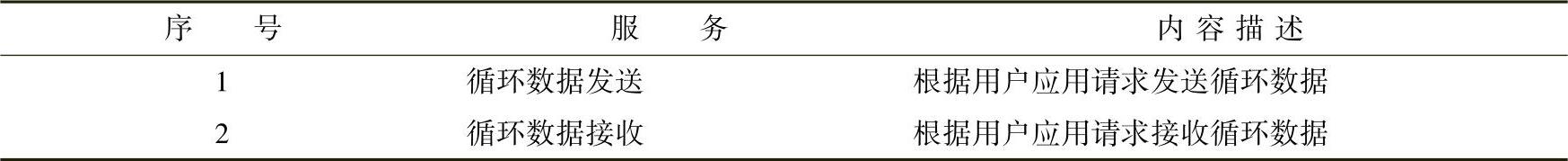

表8-3 CC-Link支持的循环传输服务
（3）瞬时传输实体
瞬时传输是一种在主站、本地站和智能设备站之间传输非周期数据的功能。
