现场总线应用技术：DO功能块开关量输出
【摘要】：I/O选项被用于在SP_D和硬件之间的布尔取反逻辑。SP_D支持完整的串级功能，与其他功能块的输出连接的DO功能块的SP_D必须采用Cas模式。当功能块的实际模式为LO或手动模式时，附加I/O选项将使SP_D值跟踪PV_D值。如果硬件支持回读，则这个值被连接到READBACK_D，同PV_D一样经I/O转换选项的作用。图7-15 开关量输出功能块DO1.块错误DO的块错误表现为以下几个方面：1）功能块处于O/S模式。2）I/O模块故障。5）CHANNEL或SHED_OPT参数为无效值。表7-8 开关量输出功能块参数表（续）
DO功能块将SP_D的值转换为对CHANNEL（通道）相对应的硬件有用的值，如图7-15所示。
I/O选项被用于在SP_D和硬件之间的布尔取反逻辑。SP_D支持完整的串级功能，与其他功能块的输出连接的DO功能块的SP_D必须采用Cas模式。当功能块的实际模式为LO或手动模式时，附加I/O选项将使SP_D值跟踪PV_D值。如果硬件支持回读，则这个值被连接到READBACK_D，同PV_D一样经I/O转换选项的作用。如果不支持，则READBACK_D值由OUT_D产生，OUT_D和READBACK_D使用XD_STATE，PV_D和SP_D使用PV_STATE。

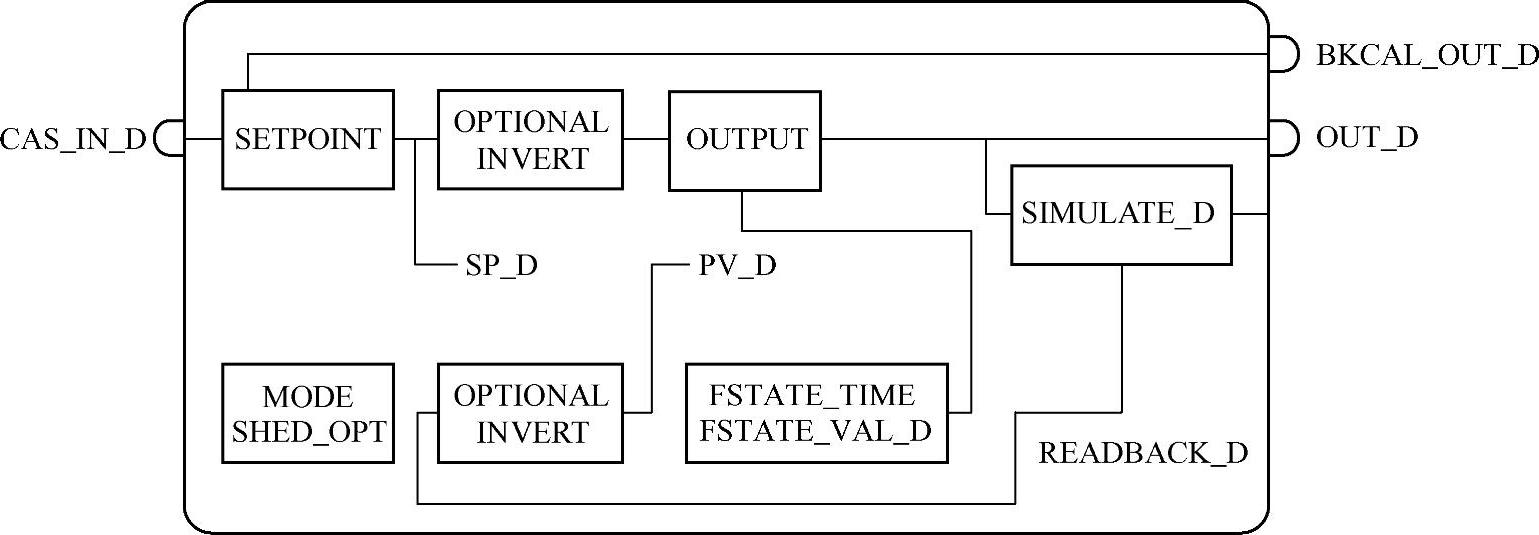

图7-15 开关量输出功能块DO
1.块错误
DO的块错误表现为以下几个方面：
1）功能块处于O/S模式。
2）I/O模块故障。
3）由于错误状态激活而使功能块处于LO模式。
4）仿真激活。
5）CHANNEL或SHED_OPT参数为无效值。(www.chuimin.cn)
6）CHANNEL参数和硬件组态不匹配。
2.支持的模式
支持模式为O/S、LO、Iman、Man、Auto、Cas和Rcas。
3.开关量输出功能块参数表
开关量输出功能块参数见表7-8。

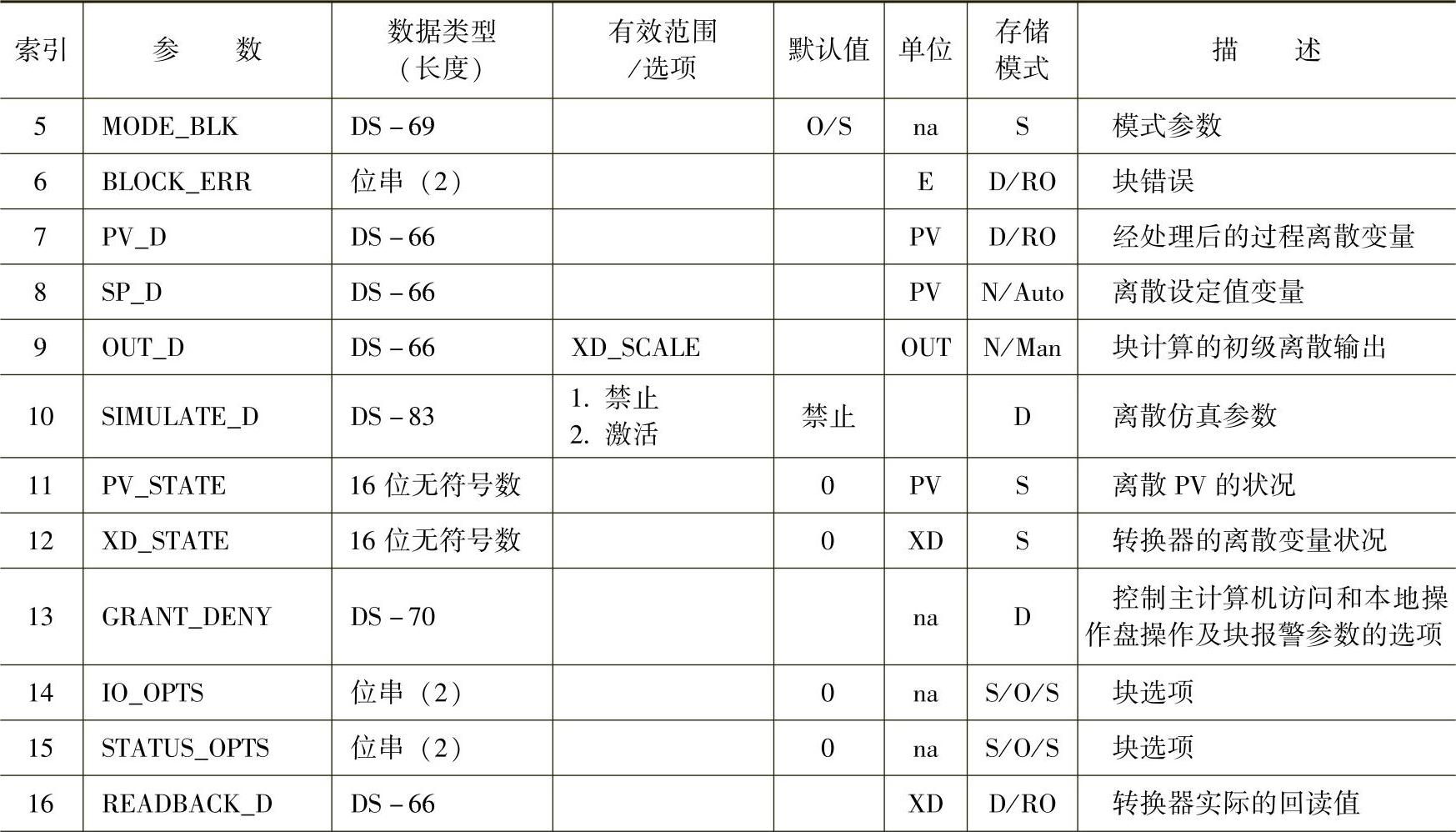

表7-8 开关量输出功能块参数表
（续）
