这是一个标准的基金会功能块。模拟输入功能块通过通道号的选择，从转换器块接收输入数据，并使其输出成为对其他功能块可用的数据，如图7-12所示。

图7-12 模拟输入功能块AI

AI功能块通过CHANNEL参数连接到转换器块。对于多通道输入设备，此参数须与转换器块中的通道参数相匹配（如SENSOR_TRANSDUCER_NUMBER或TERMINAL_NUMBER等）。对于单通道输入设备，CHANNEL参数必须设为1，即与AI功能块相连接的转换器块相应参数不需组态。

转换器的标定参数XD_SCALE将通道信号值对应为以百分数表示的FIELD_VAL参数。XD_SCALE参数的工程单位及量程必须与连接到AI功能块的转换器块的传感器相配，否则功能块报警将指示发生组态错误。

L_TYPE参数决定转换器块传递的数值在功能块中如何被使用。它的选项是：

1）Direct———传感器数值直接传递到PV，因此OUT_SCALE参数无效。

2）Indirect———PV值是经OUT_SCALE转换过的FIELD_VAL值。

3）Indirect with Square Root———PV值是经OUT_SCALE转换过的FIELD_VAL值的平方根。

PV和OUT总是有着相同的基于OUT_SCALE的缩放比例。

LOW_CUT参数是可选的，用来消除流量传感器接近零的无效值。LOW_CUT参数在IO_ OPTS位串中有相应的“Low cutoff”选项。如果选项位为真，则所有计算出的低于小信号切除值（LOW_CUT）的输出将被改为零。

1.功能块错误（BLOCK_ERR）

AI功能块的块错误表现为以下原因：

1）功能块处于O/S模式。

2）仿真被激活（Simulate Active）。

3）某些输入输出硬件模块故障（Input Failure）。

当有下列情形发生时引起组态错误：

1）参数CHANNEL或L_TYPE的值错误。

2）参数XD_SCALE的工程单位或量程与转换器块的传感器不相配。(www.chuimin.cn)

3）参数CHANNEL与硬件组态不一致。

支持的模式：O/S、Man和Auto。

2.状态处理

模拟输入功能块不支持串级路径，因此输出状态没有串级子状态。当OUT值超出参数OUT_SCALE规定的量程且功能块不存在更坏的条件时，OUT的状态为“不确定，违反工程单位量程”。参数STATUS_OPTS中包括下列选项，此处的极限指传感器极限：

1）向前传递错误。如果传感器失效，这个“坏”状态不必产生报警，而把坏状态传递给OUT。

2）如果被限制，则为“不确定”状态。如果输入和计算功能块的测量和计算值受到限制，设它输出的状态为“不确定”。

3）如果被限制，则为“坏”状态。如果传感器信号被高或低限制，设它输出的状态为“坏”。

4）如果手动模式，则为“不确定”状态。功能块现实模式是手动，设输入和计算功能块的输出状态为“不确定”。

3.模拟输入功能块参数表

模拟输入功能块参数见表7-5。

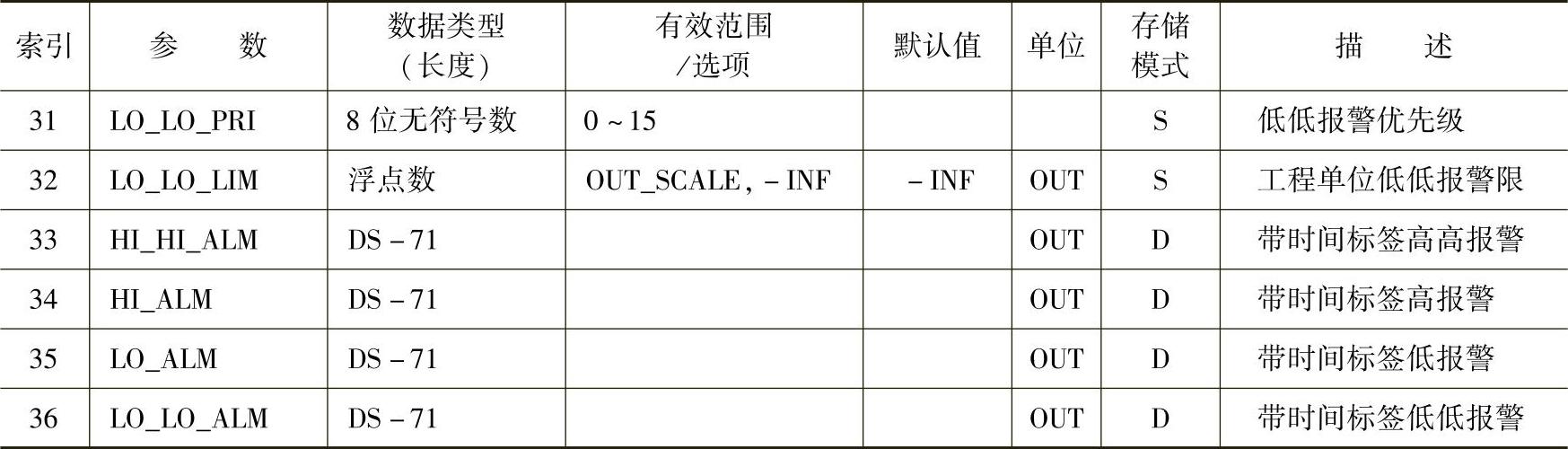

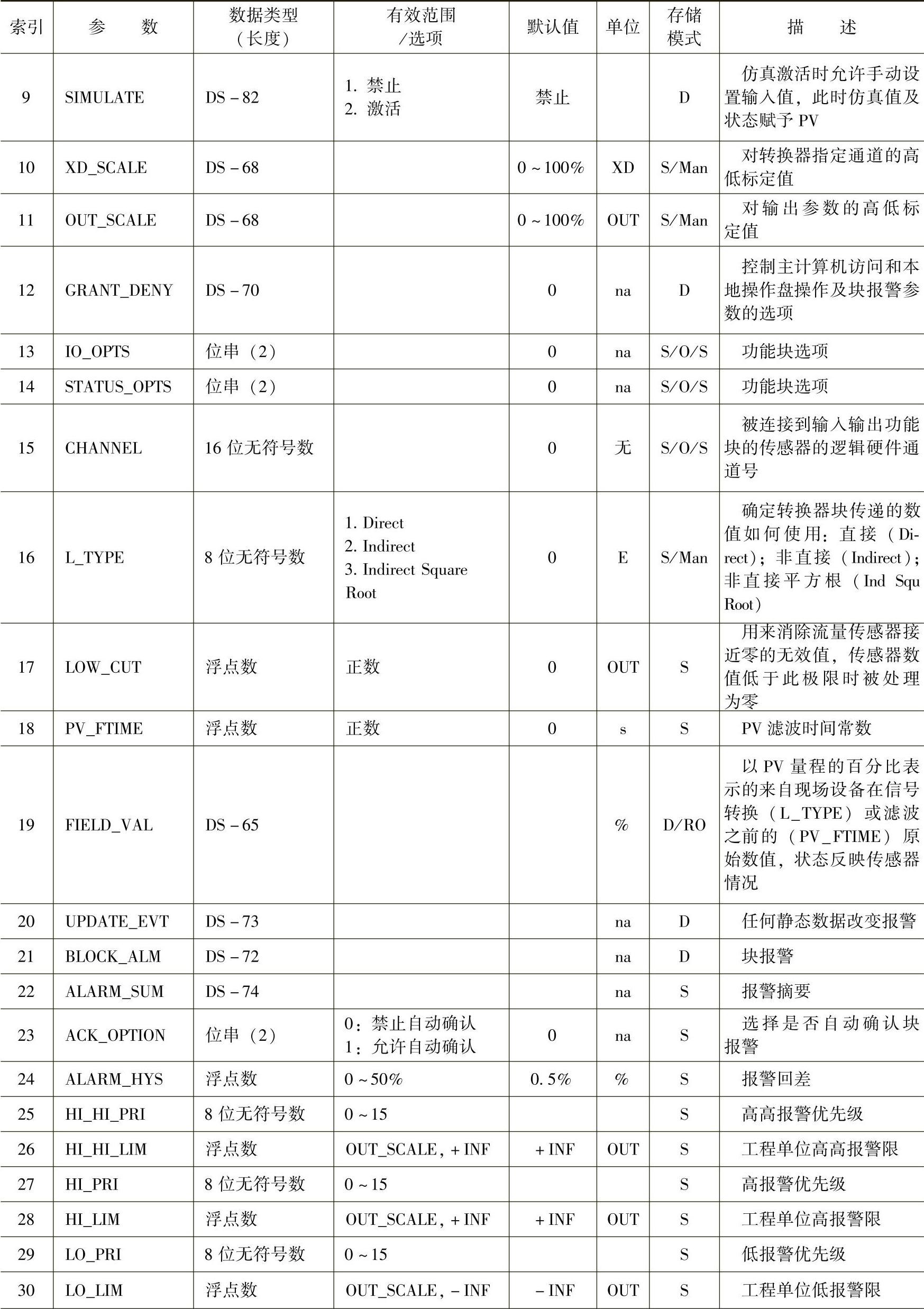

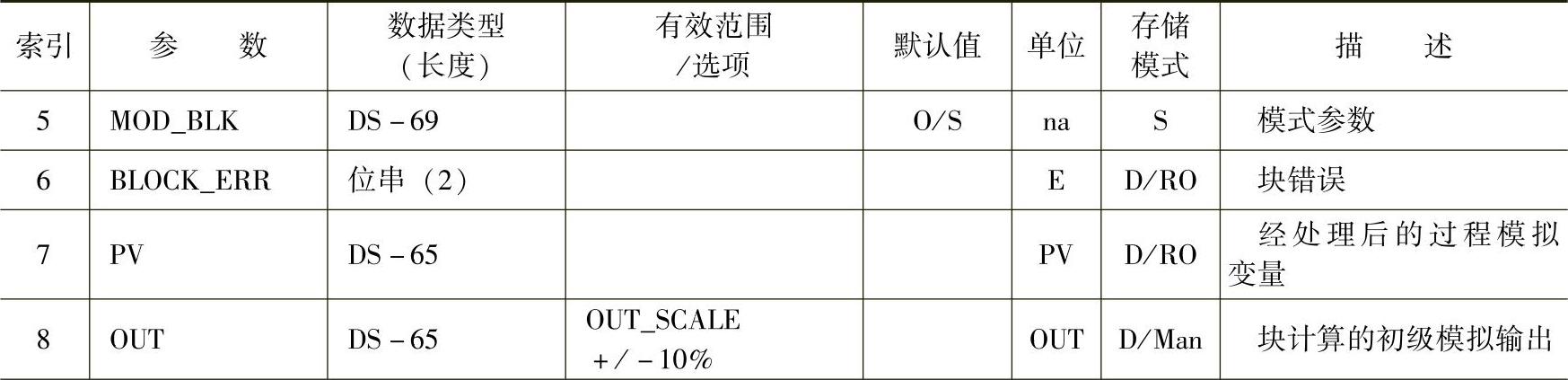

表7-5 模拟输入功能块参数

（续）

（续）

注：E：列举参数；na：无单位位串；RO：只读；D：动态；S：静态；N：非易失。

表7-5中，CHANNEL的默认值是最小的可用数字，L_TYPE的默认值是direct，DS-69、DS-65等为数据类型定义块。
