【摘要】：下面以FBPRO-8DO八路数字量输出智能节点为例，介绍PROFIBUS-DP从站的测试过程。

下面以FBPRO-8DO八路数字量输出智能节点为例，介绍PROFIBUS-DP从站的测试过程。

1.安装硬件和驱动程序

将从Siemens公司购买的工具软件COM PROFIBUS V5.1、CP5611网络接口卡及CP5611驱动程序安装到PC。

2.复制GSD文件

将设备生产商提供的GSD文件REND0008.GSD复制到COM PROFIBUS安装文件的gsd文件夹中，一般在“C：

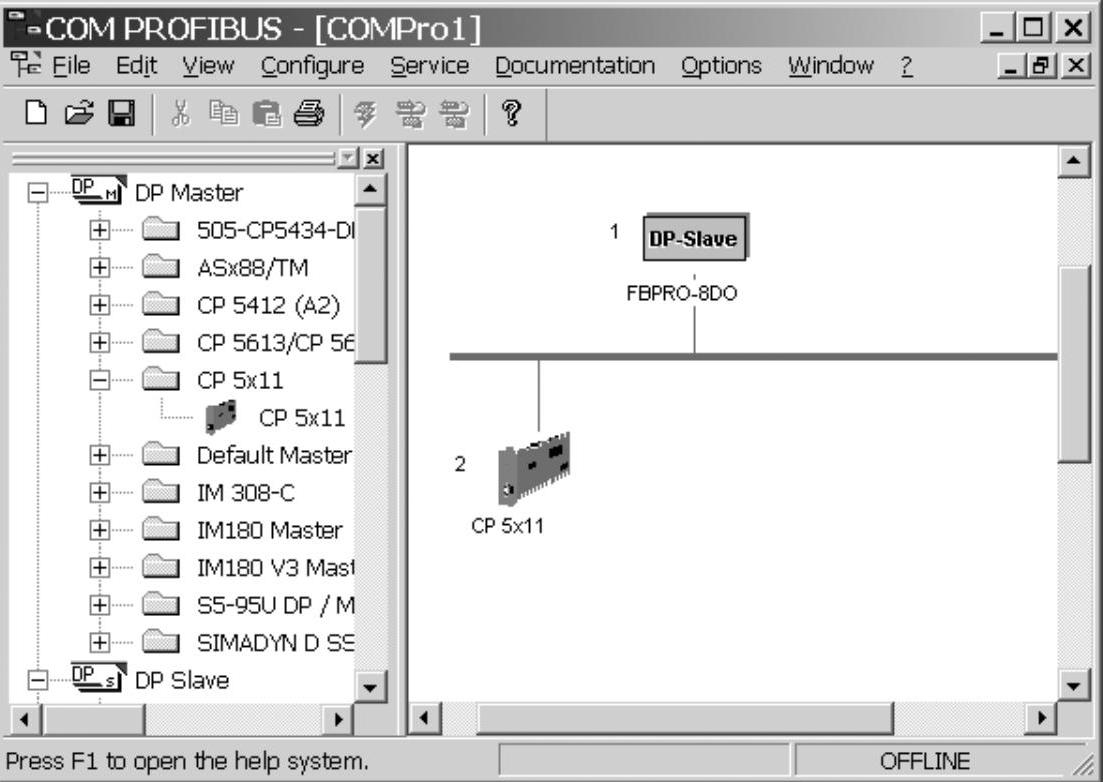

图6-42 添加主站和从站

完成上述工作后，导出NCM文件（File/Export/NCM File），导出的文件路径为“C：SIEMENS\CPBV51

6.软件测试

完成以上工作后，就可以用自己编写的测试软件来测试数据的输入和输出：DP95DEMO.EXE用于PROFIBUS从站节点的通信。

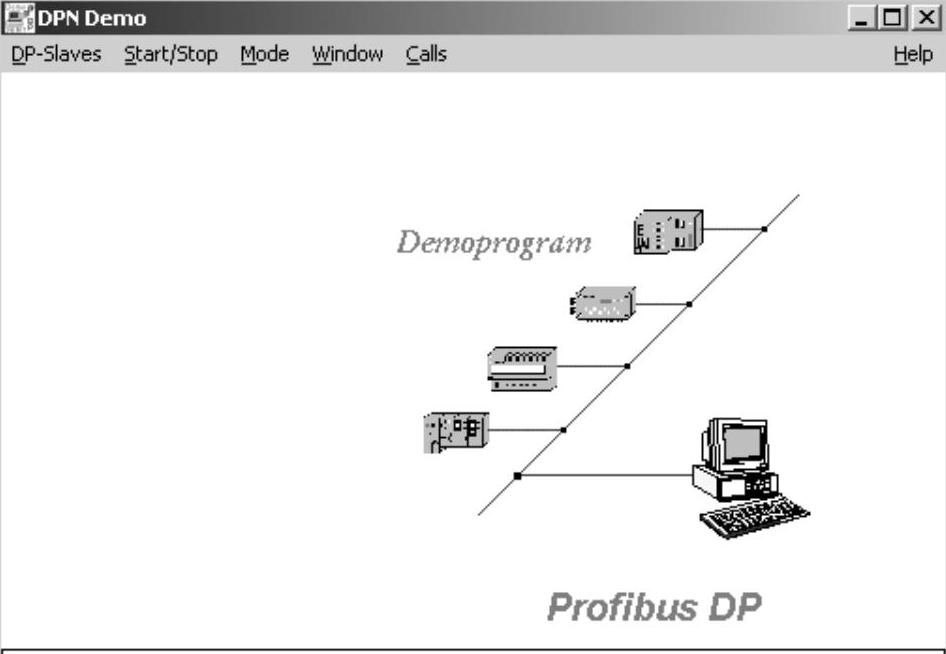

1）打开应用程序，出现如图6-46所示界面。

图6-45 查看总线参数

图6-46 测试窗口界面

2）选择菜单DP-Slave/Select DP-Slave，出现如图6-47所示界面。

图6-47 添加从站

通过该对话框可以添加、删除网络上的从站，只有在COM PROFIBUS中配置过的从站才可以添加进来，然后进入下一步。

3）选择菜单Start/Stop/slv ini（），出现如图6-48所示窗口。

Select device：一般选择CP L21，应与Set PG/PC中的设置一致；Role of application取默认值，通过“access…”按钮可以设置每个从站的读写属性，最后单击“OK”，随后弹出如图6-49所示界面。(www.chuimin.cn)

图6-48 设置应用程序属性

图6-49 初始化结果对话框

如果没有任何错误，error_code将显示NO_ERROR，反之显示错误代码，比如上面的例子中代码信息为DPN_STAT_NR_ERROR，说明初始化存在错误，选择的从站不包含在网络中。

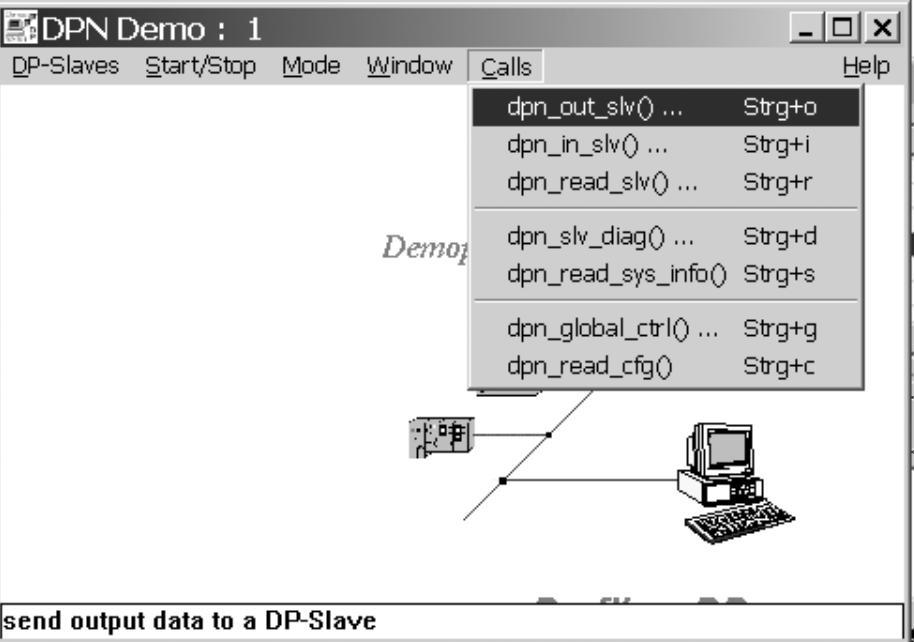

4）如果初始化没有错误，可以进行以下测试，比如数据读入、数据输出和复位等。如图6-50所示。

完成通信所用函数：

dpn_out_slv（）：主站向从站输出数据

dpn_in_slv（）：读取从站的输入数据

dpn_read_slv（）：读取主站的输出数据

dpn_slv_diag（）：读取从站的诊断数据

图6-50函数测试菜单

dpn_read_sys_info（）：读取系统信息

dpn_global_ctl（）：全局控制

dpn_read_cfg（）：读取配置数据

详细内容请参考如下手册：

①COMPB_e.pdf COM PROFIBUS Manul 2001.4 Siemens。

②mn_ncm-pc_0.pdf Advanced PC Configuration 2002.11 Siemens。

③dpn_user manual.pdf。
