存储器分配与内部参数锁存器分配

2023-11-22 理论教育版权反馈

【摘要】：表6-12 SPC3内存分配注：HW禁止超出地址范围，也就是如果用户写入或读取超出存储器末端，用户将得到一新的地址，即原地址减去400H。禁止覆盖处理器参数，在这种情况下，SPC3产生一访问中断。表6-13 内部参数锁存器分配（读）表6-14 内部参数锁存器分配（写）（续）3.组织参数用户把组织参数存储在特定的内部RAM中，用户可读也可写。

1.SPC3存储器分配

SPC3内部1.5KB双口RAM的分配见表6-12。

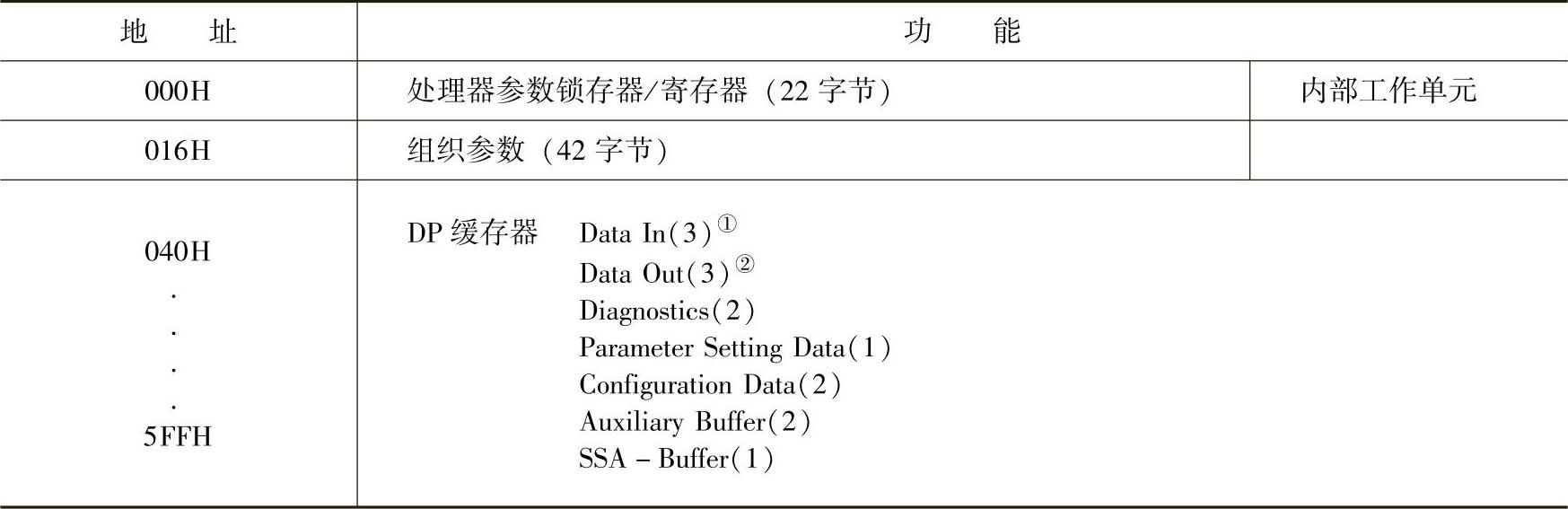

表6-12 SPC3内存分配

注：HW禁止超出地址范围，也就是如果用户写入或读取超出存储器末端，用户将得到一新的地址，即原地址减去400H。禁止覆盖处理器参数，在这种情况下，SPC3产生一访问中断。如果由于MS缓冲器初始化有误导致地址超出范围，也会产生这种中断。

①Date In指数据由PROFIBUS从站到主站。

②Date Out指数据由PROFIBUS主站到从站。

内部锁存器/寄存器位于前22字节，用户可以读取或写入。一些单元只读或只写，用户不能访问的内部工作单元也位于该区域。

组织参数位于以16H开始的单元，这些参数影响整个缓存区（主要是DP-SAPs）的使用。另外，一般参数（站地址和标识号等）和状态信息（全局控制命令等）都存储在这些单元中。

与组织参数的设定一致，用户缓存（User-Generated Buffer）位于40H开始的单元，所有的缓存器都开始于段地址。

SPC3的整个RAM被划分为192段，每段包括8字节，物理地址是按8的倍数建立的。

2.处理器参数（锁存器/寄存器）

这些单元只读或只写，在Motorola方式下SPC3访问00H～07H单元（字寄存器），将进行地址交换，也就是高低字节交换。内部参数锁存器分配见表6-13和表6-14。(www.chuimin.cn)

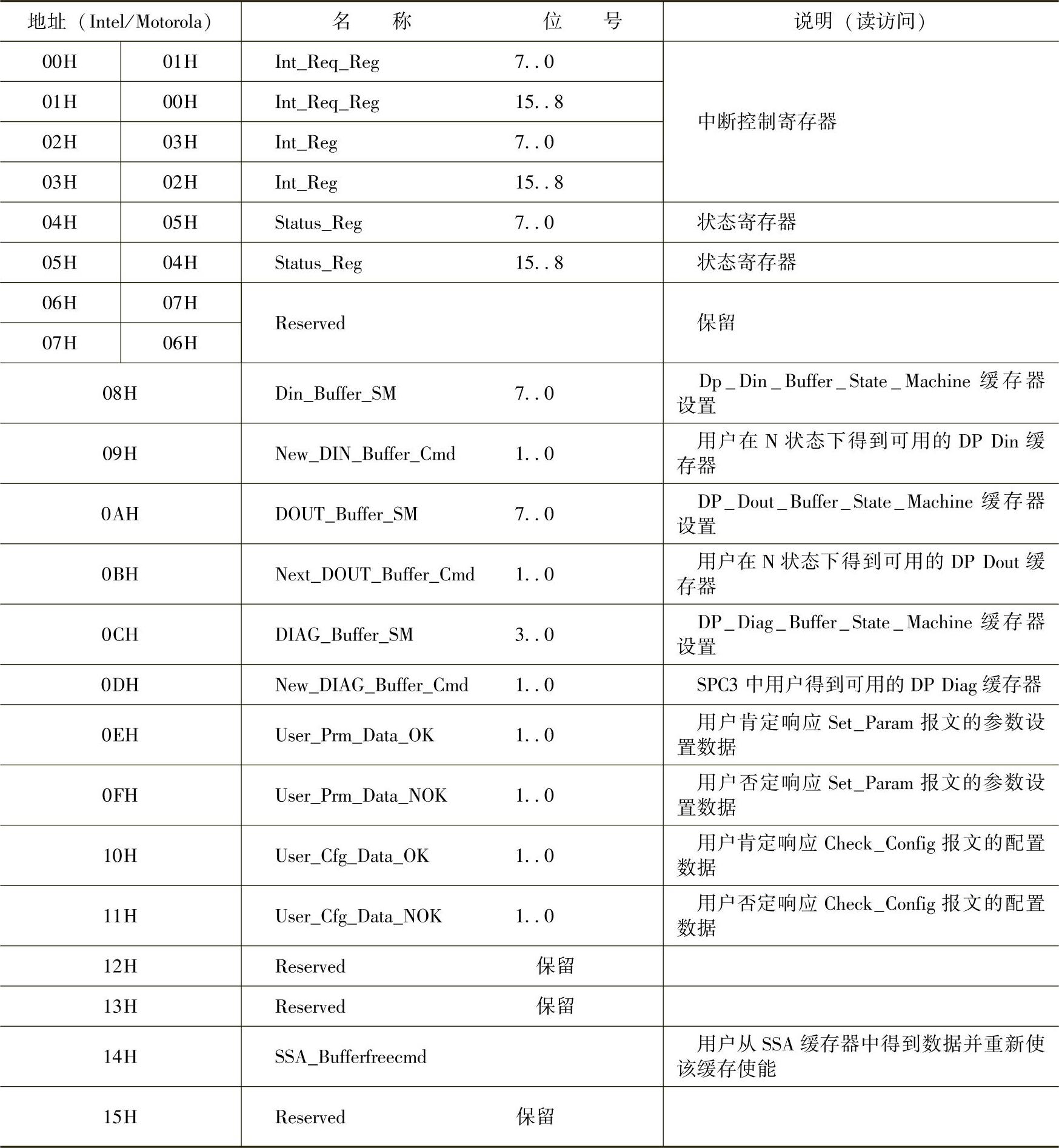

表6-13 内部参数锁存器分配（读）

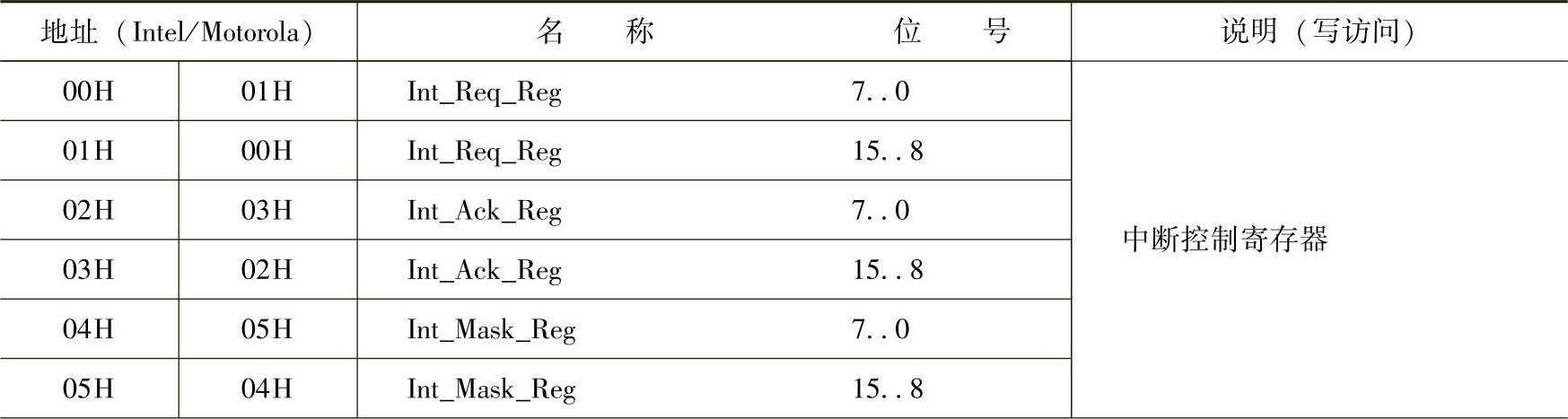

表6-14 内部参数锁存器分配（写）

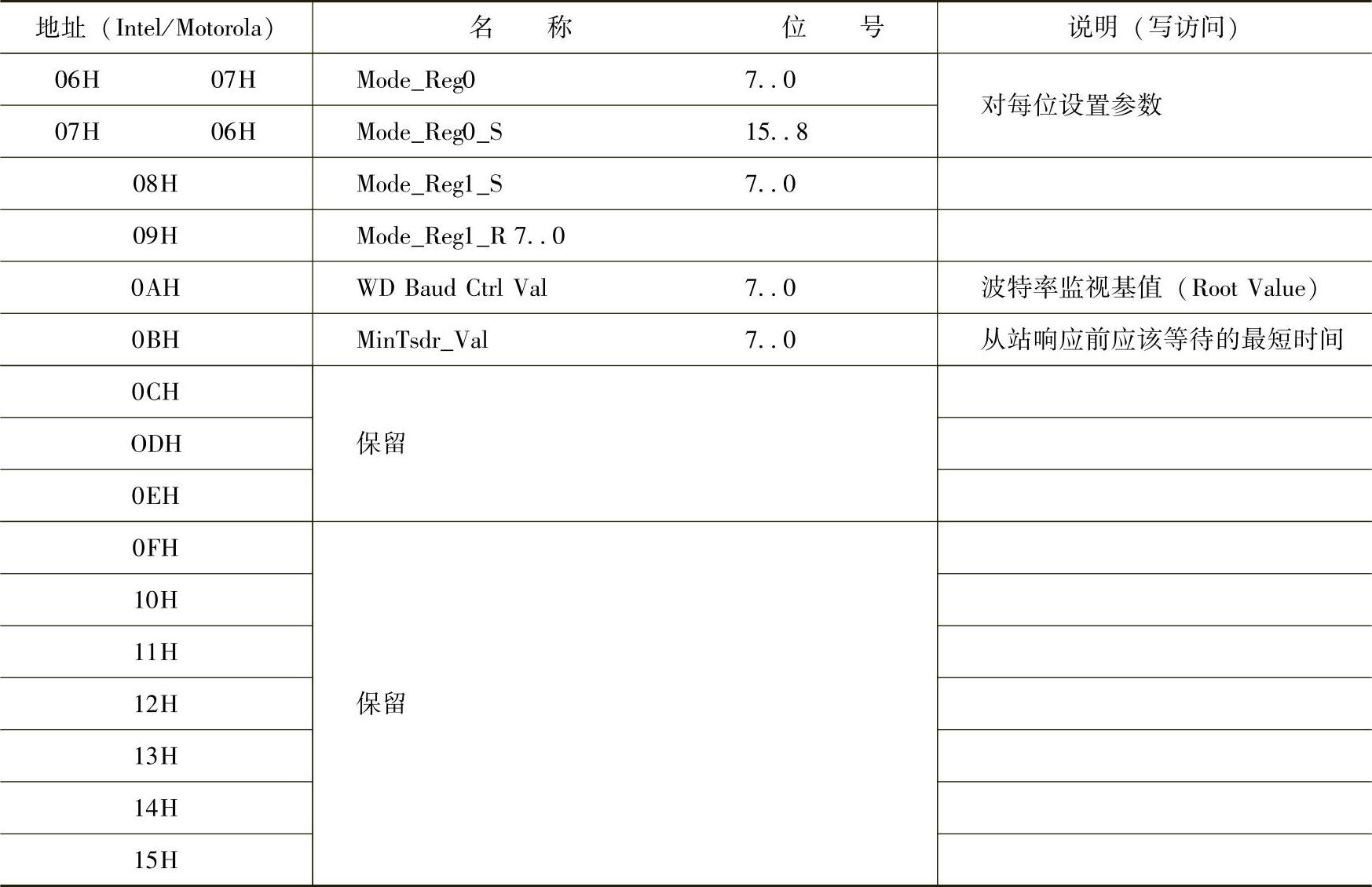

（续）

3.组织参数（RAM）

用户把组织参数存储在特定的内部RAM中，用户可读也可写。组织参数说明见表6-15。

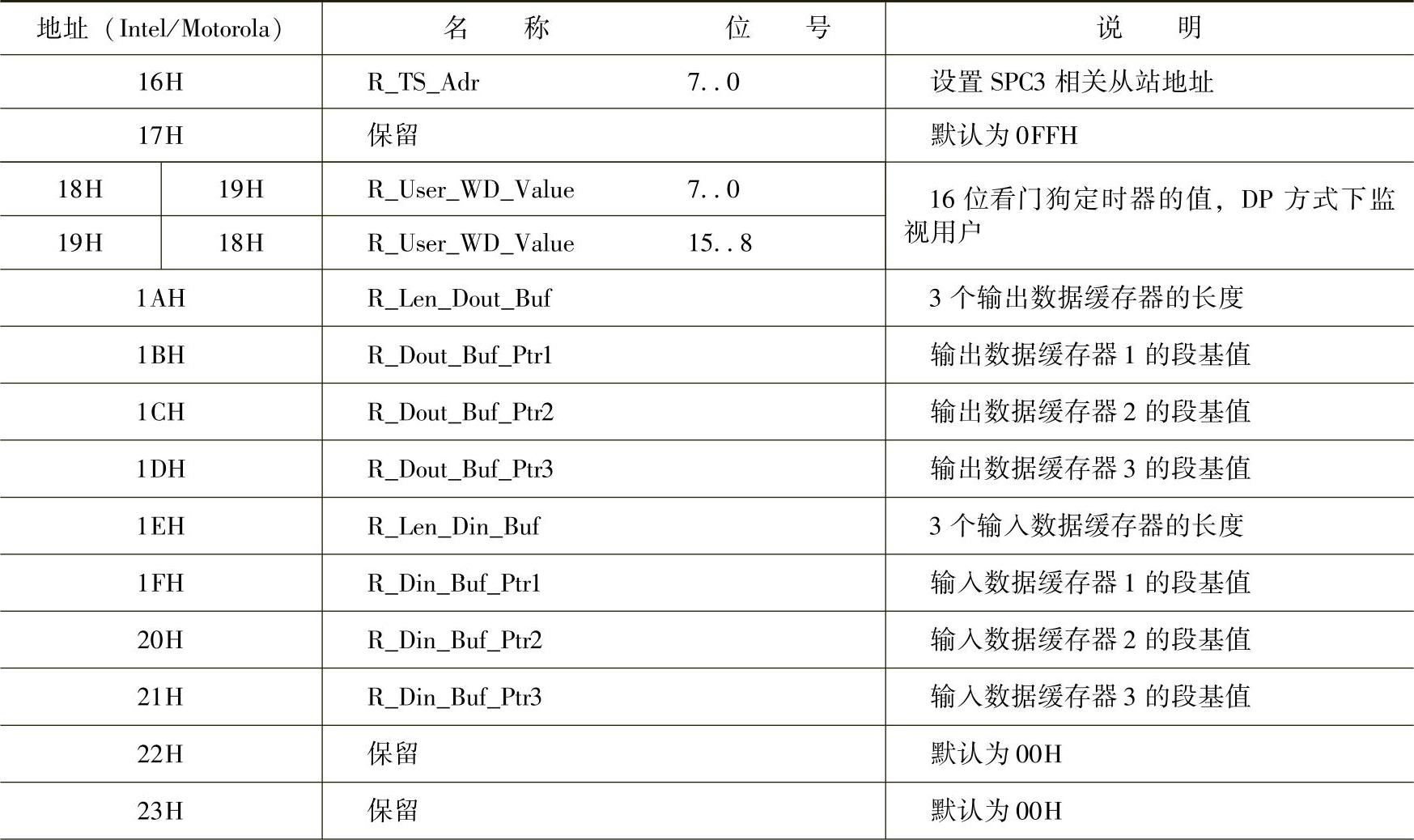

表6-15 组织参数说明

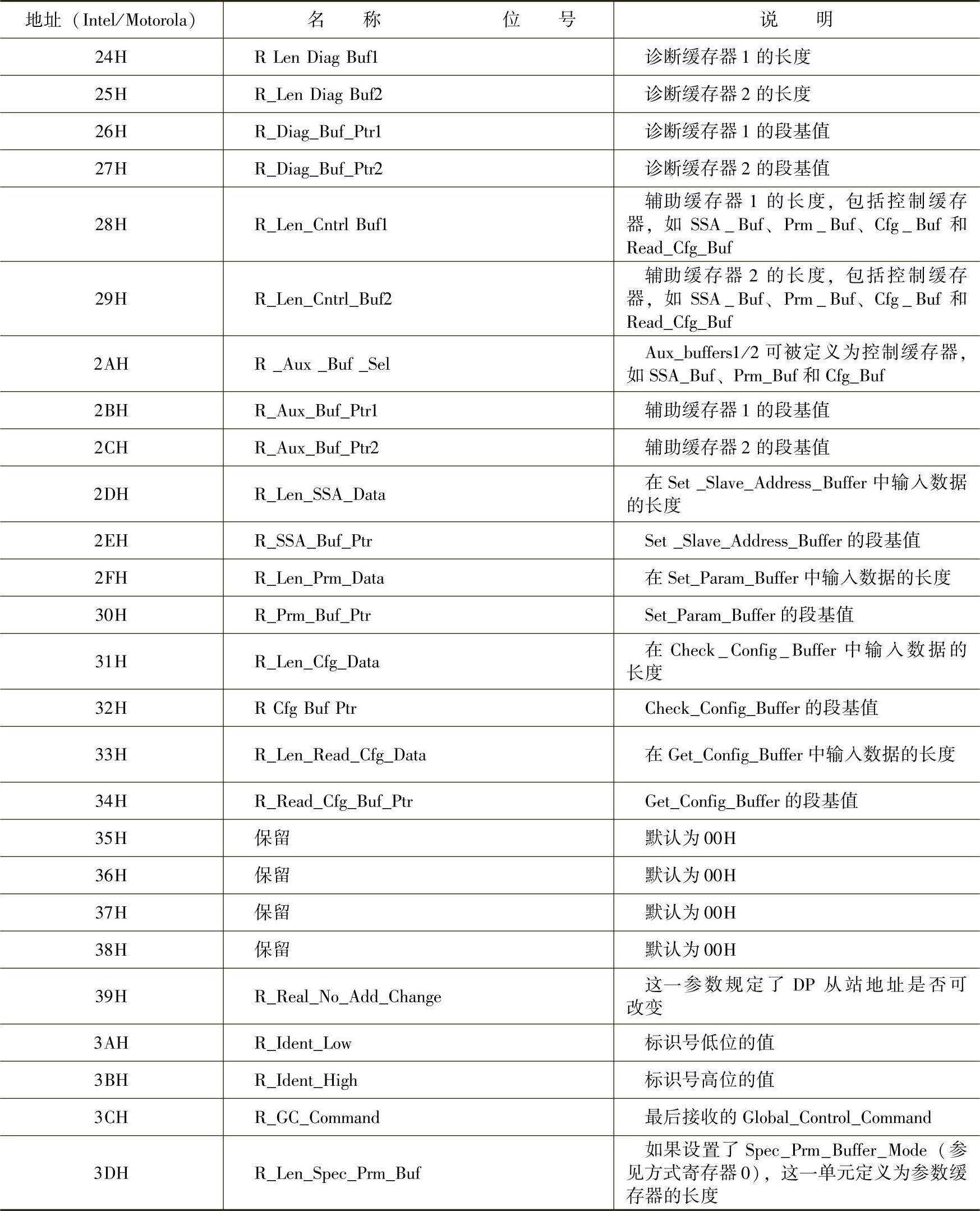

（续）
