1.传输技术

数据IEC 1158-2的传输技术用于PROFIBUS-PA，能满足石油、化工和冶金等行业的要求。它可保持其本征安全性，并通过总线对现场设备供电。

IEC 1158-2是一种位同步协议，可进行无电流的连续传输，通常称为H1。

IEC 1158-2技术用于PROFIBUS-PA，其传输以下列原理为依据：每段只有一个电源作为供电装置；当站收发信息时，不向总线供电；每站现场设备所消耗的为常量稳态基本电流；现场设备的作用如同电源的电流吸收装置；主总线两端起无源终端线作用；允许使用总线形、树形和星形网络；为提高可靠性，设计时可用冗余的总线段；为了调制的目的，假设每个站至少需用10mA基本电流才能使设备启动。通信信号的发生是通过发送设备的调制，从±9mA到基本电流之间。

IEC 1158-2传输技术的特性如下：

1）数据传输：数字式、位同步、曼彻斯特编码。

2）传输速率：31.25 kbit/s，电压式。

3）数据可靠性：前同步信号，采用起始和终止界定符避免误差。

4）电缆：双绞线，屏蔽式或非屏蔽式。

5）远程电源供电：可选附件，通过数据线。

6）防爆型：能进行本征及非本征安全操作。

7）拓扑：总线形或树形，或两者相组合。

8）站数：每段最多32个，总数最多为126个。

9）中继器：最多可扩展至4台。

2.安装要点

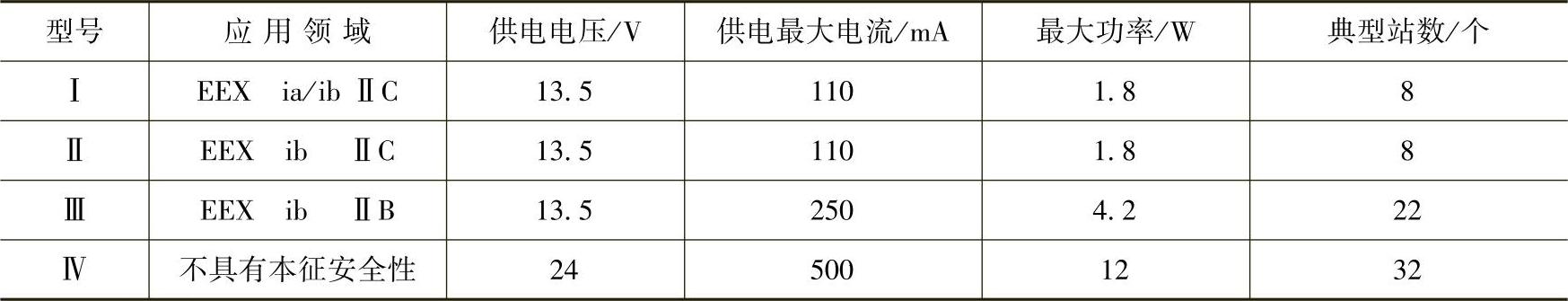

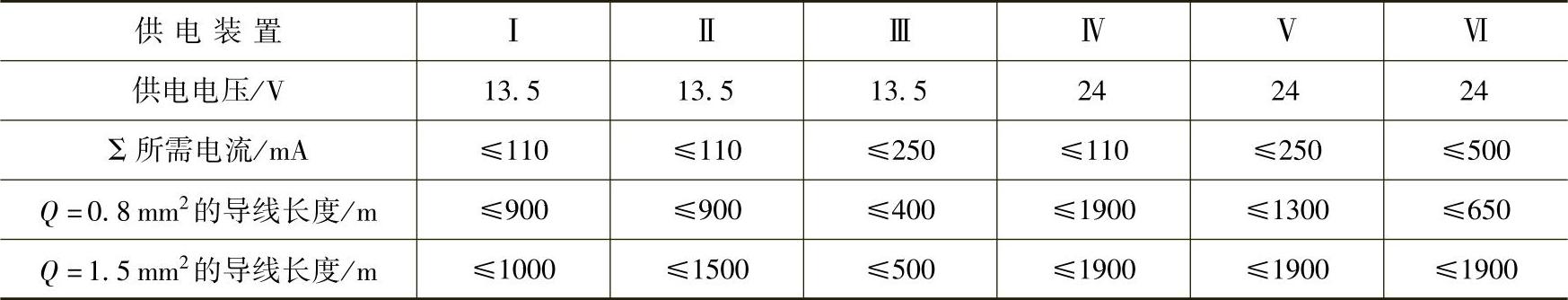

1）分段耦合器将IEC 1158-2传输技术总线段与RS-485传输技术总线段连接。耦合器使RS-485信号与IEC 1158-2信号相适配。它们为现场设备的远程电源供电，供电装置可限制IEC 1158-2总线的电流和电压。
