神经元芯片概述及其应用技术
【摘要】：LonWorks技术的核心是神经元芯片。神经元芯片主要有3120和3150两大系列，生产厂家最早的有Motorola公司和TOSHIBA公司，目前生产神经元芯片的厂家是TOSHIBA公司和美国的Cypress公司。TOSHIBA公司生产的神经元芯片型号为TMPN3120和TMPN3150两个系列。各种神经元芯片的比较见表5-1。表5-1 Neuron芯片比较神经元芯片的主要性能特点如下：1）高度集成，所需外部器件较少。7）提供用于远程识别和诊断的服务引脚。
LonWorks技术的核心是神经元芯片（Neuron Chip）。神经元芯片主要有3120和3150两大系列，生产厂家最早的有Motorola公司和TOSHIBA公司，目前生产神经元芯片的厂家是TOSHIBA公司和美国的Cypress公司。TOSHIBA公司生产的神经元芯片型号为TMPN3120和TMPN3150两个系列。TMPN3120不支持外部存储器，本身带有E2PROM；TMPN3150支持外部存储器，适合功能较为复杂的应用场合。Cypress公司生产的神经元芯片型号为CY7C53120和CY7C53150两个系列。各种神经元芯片的比较见表5-1。
表5-1 Neuron芯片比较
神经元芯片的主要性能特点如下：
1）高度集成，所需外部器件较少。
2）内有三个CPU，分别实现不同的功能，输入时钟可选范围：625 kHz～10 MHz。
3）11个可编程I/O口引脚可设置为34种预编程工作方式，其中IO4～IO7有可编程上拉电阻，IO0～IO3具有大电流吸收能力（20mA）。
4）两个16位定时/计数器，15个软定时器。(www.chuimin.cn)
5）网络通信端口可设置为单端、差分和专用工作方式。
6）在外部存储器中可固化LonTalk协议、I/O驱动程序和事件驱动多任务调度程序等固件。
7）提供用于远程识别和诊断的服务引脚。
8）48位的内部Neuron ID，用于唯一识别Neuron芯片。
Neuron芯片的内部结构如图5-1所示。

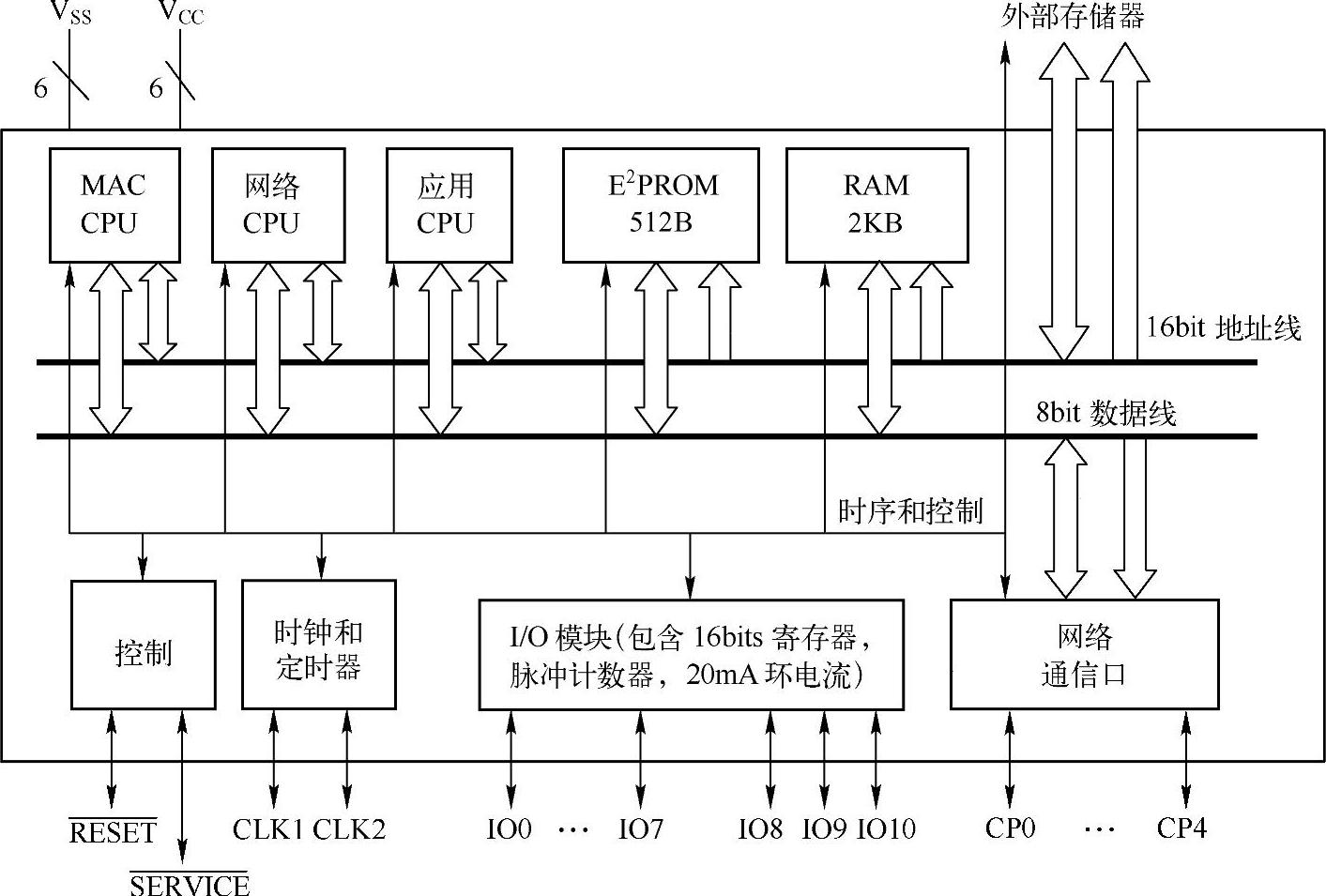

图5-1 Neuron芯片的内部结构
