AMIS-30660CAN总线收发器及其应用技术
【摘要】：由于接收输入的宽共模电压范围，AMIS-30660具有非常优秀的电磁敏感性。AMIS-30660具有如下特点：1）完全符合ISO 11898-2标准。6）具有宽共模电压范围的差分接收器以确保高EMS性能。AMIS-30660的引脚说明如下：TXD：发送数据输入；低输入→显性驱动器；内部上拉电流。
1.功能说明
AMIS-30660 CAN收发器是在控制器局域网络（CAN）协议控制器和物理总线之间的一个接口，可以在12V和24V的系统中使用。这款收发器向总线提供差分发送能力，向CAN控制器提供差分接收能力。
由于接收输入的宽共模电压范围，AMIS-30660具有非常优秀的电磁敏感性（EMS）。AMIS-30660具有如下特点：
1）完全符合ISO 11898-2标准。
2）认证的“关于CAN收发器一致性（D1.1）认证”。
3）高速（高达1 Mbit/s）。
4）非常适用于12V和24V的工业和汽车应用。
5）不再需要低EME所需的共模扼流圈。
6）具有宽共模电压范围（±35V）的差分接收器以确保高EMS性能。
7）总线路无干扰、无动力节点。
8）发送数据（TxD）显性超时功能。
9）热保护。
10）保护总线引脚，防止汽车环境中的瞬态干扰。
11）在待机模式中发送器禁用。
12）对电源电压与地进行短路检验。(www.chuimin.cn)
13）逻辑电平输入与3.3V设备兼容。
2.引脚介绍

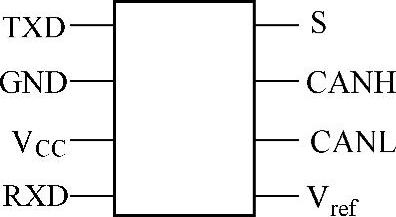

AMIS-30660引脚图如图4-29所示。
AMIS-30660的引脚说明如下：
TXD：发送数据输入；低输入→显性驱动器；内部上拉电流。
GND：接地。
VCC：电源电压。
RXD：接收数据输出；显性发射器→低输出。
Vref：参考电压输出。
CANL：低电平CAN总线（显性模式低）。
CANH：高电平CAN总线（显性模式高）。
S：待机模式控制输入；内部下拉电流。
图4-29 AMIS-30660引脚图
