现场总线应用技术：NCV7356CAN总线收发器
【摘要】：为了防止出现总线振铃和产生睡眠模式的超低电流，NCV7356具有欠压锁定、超时故障阻止输入信号和输出切断时间等特点。NCV7356具有如下特点：1）完全符合J2411单线CAN标准。16）对CANH引脚采取4.0kV的ESD保护。图4-27 NCV7356引脚图a）SOIC-8封装 b）SOIC-14封装NCV7356的引脚说明如下：TXD：从微处理器发送数据到CAN。
1.功能说明
NCV7356是一款单线数据链物理层器件，能以各种载波监听多路访问/冲突解决（CS-MA/CR）协议工作，如控制器局域网络CAN2.0版本。这种串行数据链网络适用于较低数据传输速率，以节省成本。
为了防止出现总线振铃和产生睡眠模式的超低电流，NCV7356具有欠压锁定、超时故障阻止输入信号和输出切断时间等特点。
该器件符合GMW 3089V 2.4美国通用汽车公司规范。
NCV7356具有如下特点：
1）完全符合J2411单线CAN标准。
2）睡眠模式最大电流60μA。
3）工作电压范围5.0～27V。
4）高达100 kbit/s的高速传输模式。
5）高达40 kbit/s的总线速率。
6）选择性总线唤醒。
7）逻辑输入与3.3V和5V供电系统兼容。
8）用于外部电压调节器的控制引脚（14引脚封装）。
9）待机睡眠模式超时。
10）输出波形整形产生低的RFI。
11）完全整合接收器滤波器。
12）总线端子短路和瞬态检验。
13）接地损耗保护。
14）负载突降保护，迅速启动。
15）热超载和短路保护。
16）对CANH引脚采取4.0kV的ESD保护（其他引脚采用2.0kV）。
17）欠压锁定。(www.chuimin.cn)
18）总线显性超时功能。
2.引脚介绍
NCV7356有SOIC-8和SOIC-14两种封装，NCV7356引脚图分别如图4-27a和b所示。

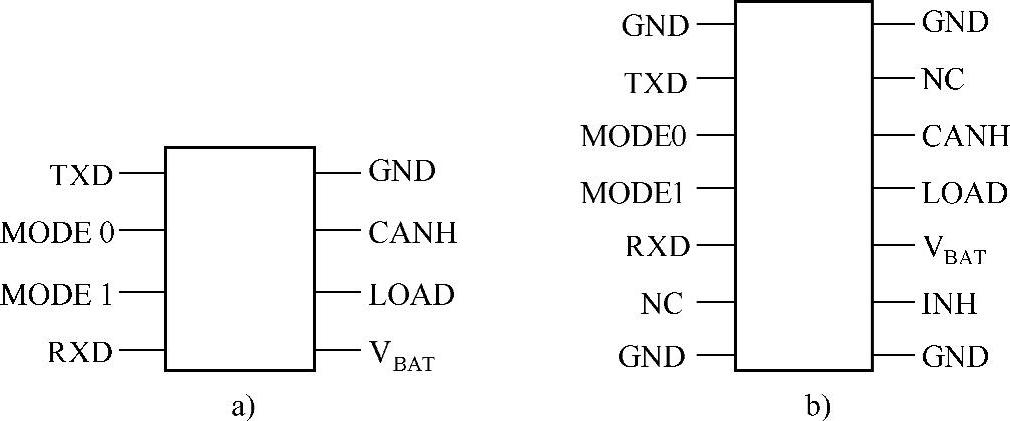

图4-27 NCV7356引脚图
a）SOIC-8封装 b）SOIC-14封装
NCV7356的引脚说明如下：
TXD：从微处理器发送数据到CAN。
MODE0：操作模式选择输入0。
MODE1：操作模式选择输入1。
RXD：从CAN接收数据到微处理器。
VBAT：电池输入电压。
LOAD：电阻负载。
CANH：单线CAN总线引脚。
GND：接地。
NC：没有连接。
INH：用于外部电压调节器的控制引脚（14引脚封装）。
3.NCV7356应用电路

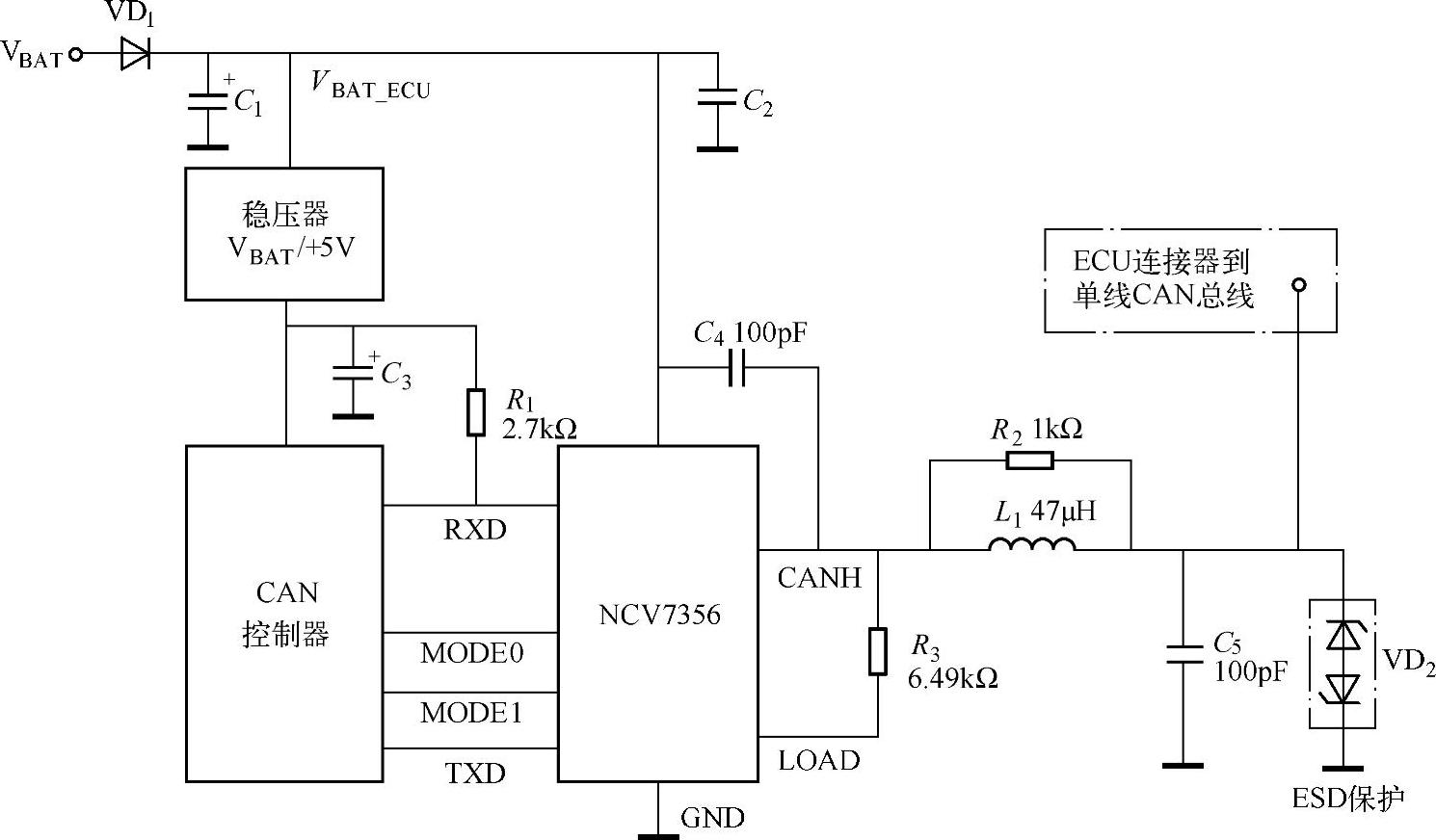

NCV7356应用电路如图4-28所示。
图4-28 NCV7356应用电路
