现场总线CAN的分层结构

【摘要】:CAN遵从OSI模型,按照OSI标准模型,CAN结构划分为两层:数据链路层和物理层。图4-1 CAN的分层结构和功能LLC子层的主要功能是:为数据传送和远程数据请求提供服务,确认由LLC子层接收的报文实际已被接收,并为恢复管理和通知超载提供信息。MAC子层的功能主要是传送规则,亦即控制帧结构、执行仲裁、错误检测、出错标定和故障界定。CAN技术规范2.0B定义了数据链路中的MAC子层和LLC子层的一部分,并描述与CAN有关的外层。MAC子层是CAN协议的核心。

CAN遵从OSI模型,按照OSI标准模型,CAN结构划分为两层:数据链路层和物理层。而数据链路层又包括逻辑链路控制子层LLC和媒体访问控制子层MAC,而在CAN技术规范2.0A的版本中,数据链路层的LLC和MAC子层的服务和功能被描述为“目标层”和“传送层”。CAN的分层结构和功能如图4-1所示。

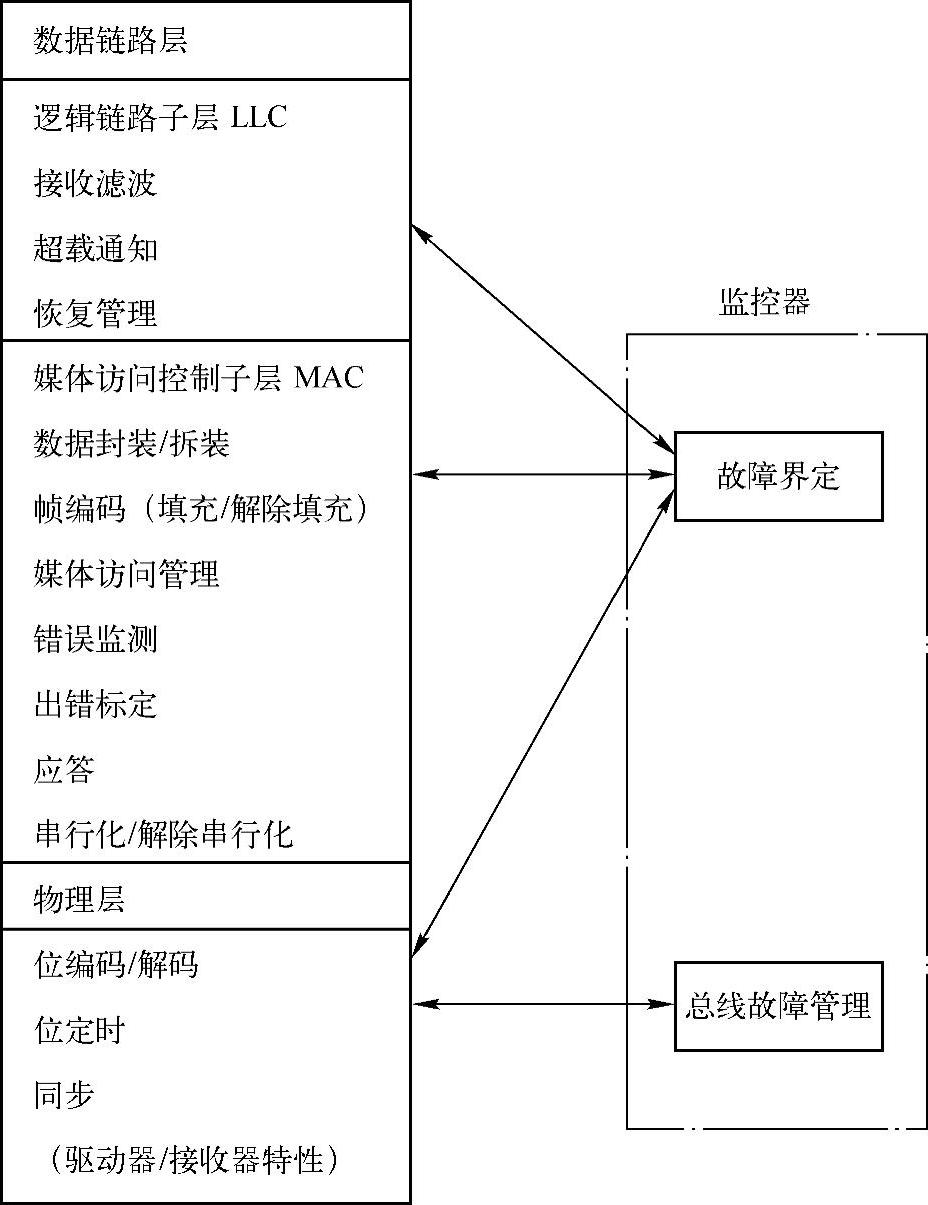

图4-1 CAN的分层结构和功能(www.chuimin.cn)

LLC子层的主要功能是:为数据传送和远程数据请求提供服务,确认由LLC子层接收的报文实际已被接收,并为恢复管理和通知超载提供信息。在定义目标处理时,存在许多灵活性。MAC子层的功能主要是传送规则,亦即控制帧结构、执行仲裁、错误检测、出错标定和故障界定。MAC子层也要确定,为开始一次新的发送,总线是否开放或者是否马上开始接收。位定时特性也是MAC子层的一部分。MAC子层特性不存在修改的灵活性。物理层的功能是有关全部电气特性在不同节点间的实际传送。自然,在一个网络内,物理层的所有节点必须是相同的,然而,在选择物理层时存在很大的灵活性。

CAN技术规范2.0B定义了数据链路中的MAC子层和LLC子层的一部分,并描述与CAN有关的外层。物理层定义信号怎样进行发送,因而,涉及位定时、位编码和同步的描述。在这部分技术规范中,未定义物理层中的驱动器/接收器特性,以便允许根据具体应用,对发送媒体和信号电平进行优化。MAC子层是CAN协议的核心。它描述由LLC子层接收到的报文和对LLC子层发送的认可报文。MAC子层可响应报文帧、仲裁、应答、错误检测和标定。MAC子层由称为故障界定的一个管理实体监控,它具有识别永久故障或短暂扰动的自检机制。LLC子层的主要功能是报文滤波、超载通知和恢复管理。
