电力网络仪表PMM2000的数字化变电站应用

2023-11-22 理论教育版权反馈

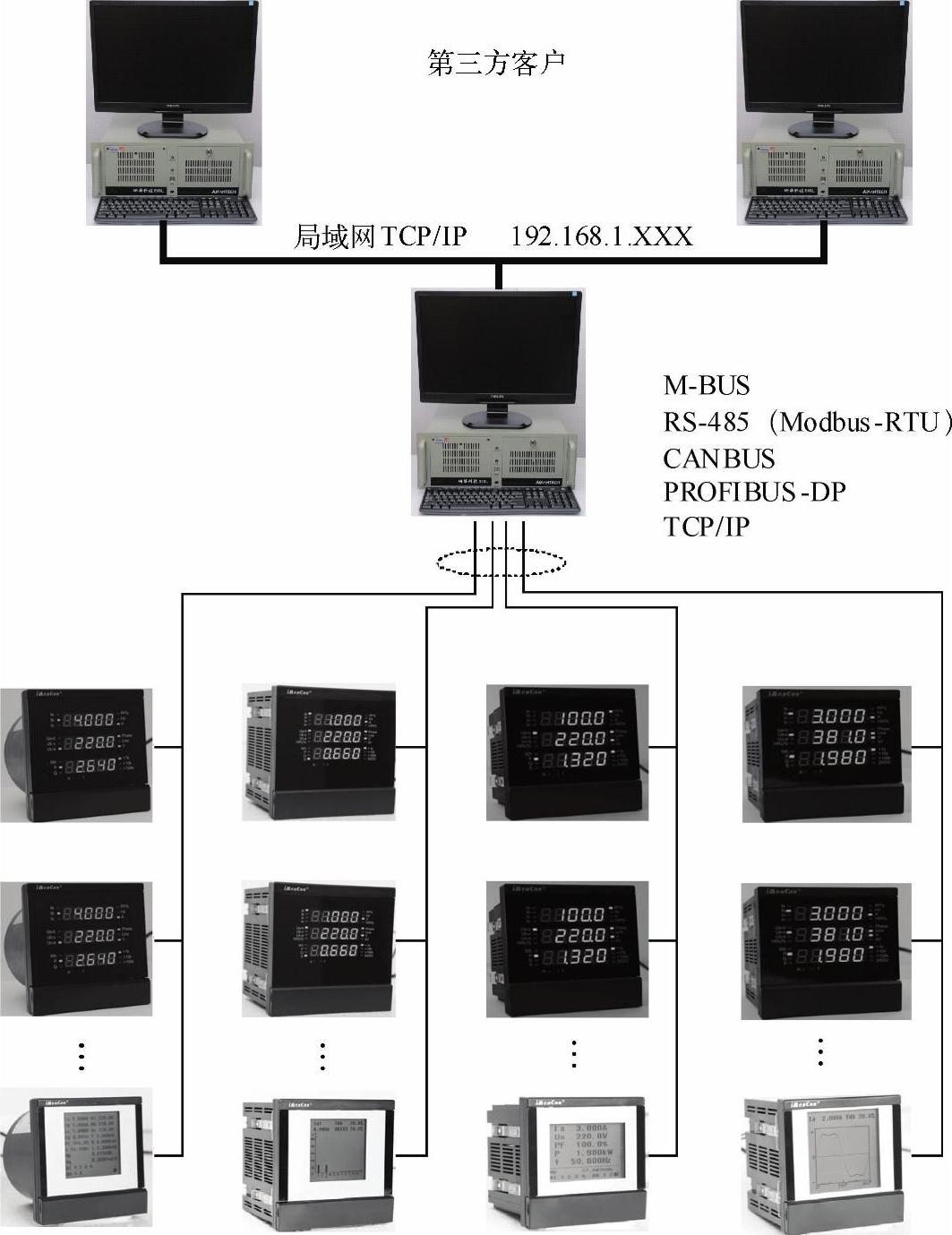

【摘要】：若有多个变电站后台计算机监控网络系统，总控室需要采集现场I/O设备的数据，现场的变电站后台计算机监控网络系统被定义为“服务器”，总控室后台计算机监控网络系统需要采集现场I/O设备的数据，通过访问服务器即可。图3-22 iMeaCon计算机监控网络系统的网络拓扑结构

1.应用领域

PMM2000系列数字式多功能电力网络仪表主要应用领域如下：变电站综合自动化系统；低压智能配电系统；智能小区配电监控系统；智能型箱式变电站监控系统；电信动力电源监控系统；无人值班变电站系统；市政工程泵站监控系统；智能楼宇配电监控系统；远程抄表系统；工矿企业综合电力监控系统；铁路信号电源监控系统；发电机组/电动机远程监控系统等。

2.iMeaCon数字化变电站后台计算机监控网络系统

现场的变电站根据分布情况分成不同的组，组内的现场I/O设备通过数据采集器连接到变电站后台计算机监控系统。

若有多个变电站后台计算机监控网络系统，总控室需要采集现场I/O设备的数据，现场的变电站后台计算机监控网络系统被定义为“服务器”，总控室后台计算机监控网络系统需要采集现场I/O设备的数据，通过访问服务器即可。

iMeaCon计算机监控网络系统软件基本组成如下：

1）系统图。能显示配电回路的位置及电气连接。

2）实时信息。根据系统图可查看具体回路的测量参数。

3）报表。配出回路有功电能报表（日报表、月报表和配出回路万能报表）。

4）趋势图形。显示配出回路的电流和电压。(www.chuimin.cn)

5）通信设备诊断。现场设备故障在系统图上提示。

6）报警信息查询。报警信息可查询，报警发生时间、报警恢复时间、报警确认时间、报警信息打印及报警信息删除等。

7）打印。能够打印所有的报表。

8）数据库。有实时数据库和历史数据库。
