PMM2000电力仪表Modbus-RTU通信协议应用技术
【摘要】：主机发送数据：06 05 00 01 FF 00 CRC CRC如果控制继电器成功，则返回数据同发送数据。正常响应数据读取标准电力参数0x04命令正常响应数据格式见表3-9。上位机发送数据：060400000036 CRC CRC从机正常响应数据：06046C……………CRC CRCPMM2000电力网络仪表Modbus-RTU通信协议寄存器地址表见表3-10。
PMM2000电力网络仪表Modbus-RTU通信协议详细介绍如下。
串行通信方式：2位停止位、8位数据位、无校验位，RS-485 Modbus RTU。
波特率支持：1200 bit/s，2400 bit/s，4800 bit/s，9600 bit/s，19200 bit/s，38400 bit/s。
默认地址：0x06。
波特率：9600 bit/s。
2.开关量输入
功能号：0x02
（1）发送数据
开关量输入0x02命令发送数据格式见表3-3。
（2）正常响应数据
开关量输入0x02命令正常响应数据格式见表3-4。

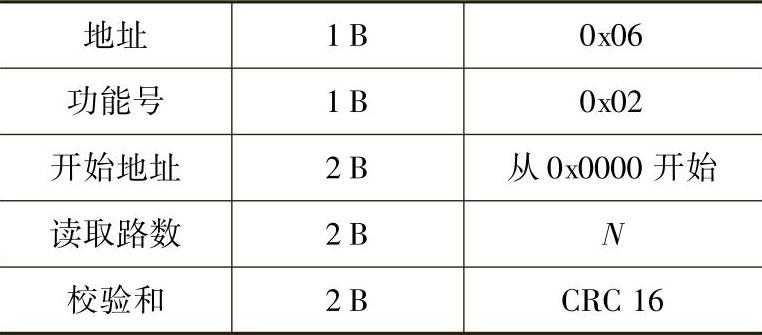

表3-3 开关量输入0x02命令发送数据格式

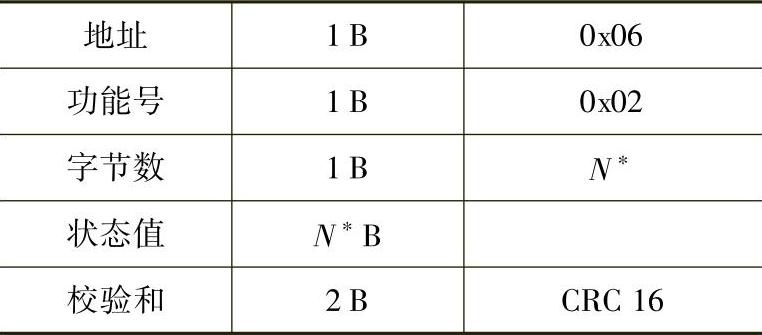

表3-4 开关量输入0x02命令正常响应数据格式
注：如果N/8余数为0，则N∗＝N/8，否则N∗＝N/8＋1。
例如：
1）读取当前开关量输入状态（DI1～DI4）共四路，其中DI1＝“1”，DI4＝“1”（闭合）；DI2，DI3＝“0”（断开）。
（读到的数据应为09H，即“00001001”）
主机发送数据：06 02 00 00 00 04 CRC CRC
从机正常响应数据：06 02 01 09 CRC CRC
上传数据中：09H为DI1～DI4状态；Bit0～Bit3对应DI1～DI4。
2）读取当前开关量输入状态（DI1～DI16）共十六路，其中DI1＝“1”，DI4＝“1”（闭合）；DI8＝“1”（闭合）；DI9＝“1”，DI11＝“1”（闭合），其余断开。
（读到的数据应为05H 89H，即“0000 0101 1000 1001”）
主机发送数据：06 02 00 00 00 0C CRC CRC
从机正常响应数据：06 02 02 05 89 CRC CRC
上传数据中：89H为DI1～DI8状态；Bit0～Bit7对应DI1～DI8；
05H为DI9～DI12状态；Bit0～Bit3对应DI9～DI12。
3.继电器控制
继电器地址从0x0000开始。
功能号：0x05
输出值：“FF00”为控制继电器“合”；
“0000”为控制继电器“分”。
（1）发送数据
继电器输出0x05命令发送数据格式见表3-5。
（2）正常响应数据
继电器输出0x05命令正常响应数据格式见表3-6。(www.chuimin.cn)

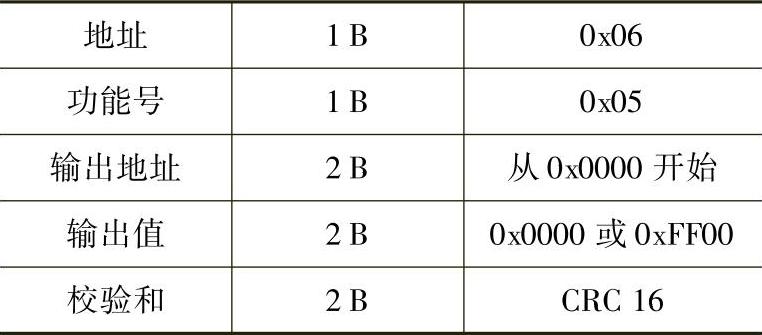

表3-5 继电器输出0x05命令发送数据格式
表3-6 继电器输出0x05命令正常响应数据格式
例如：
继电器2当前状态为“开”状态，控制继电器2输出“合”状态。
主机发送数据：06 05 00 01 FF 00 CRC CRC
如果控制继电器成功，则返回数据同发送数据。
4.错误处理
错误响应数据格式见表3-7。

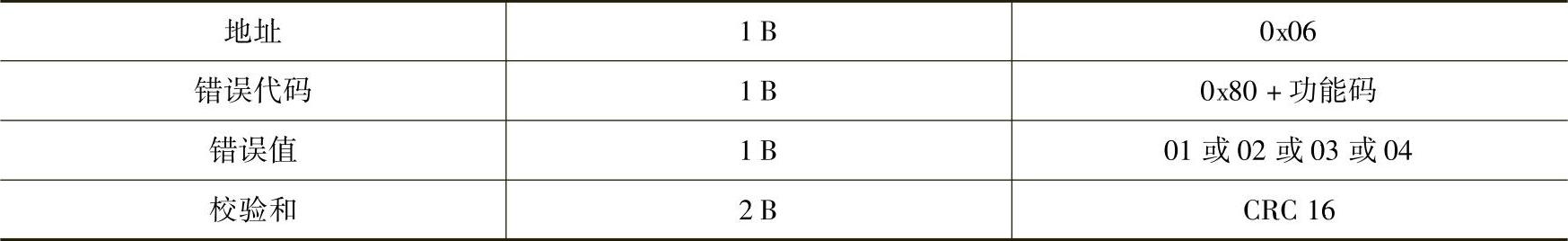

表3-7 错误响应数据格式
01：无效的功能码。
02：无效的数据地址。
03：无效的数据值。
04：执行功能码失败。
5.读取标准电力参数
功能号：0x04
（1）发送数据
读取标准电力参数0x04命令发送数据格式见表3-8。
（2）正常响应数据
读取标准电力参数0x04命令正常响应数据格式见表3-9。

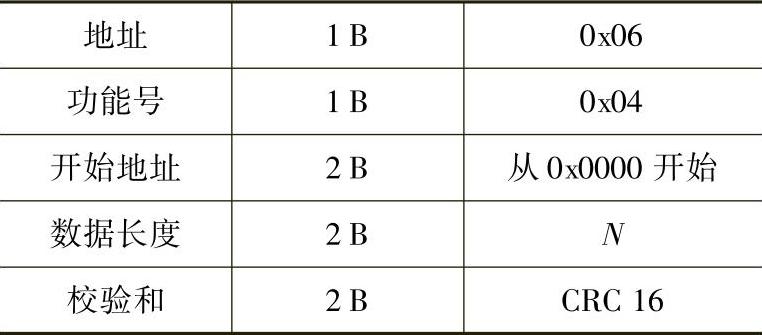

表3-8 读取标准电力参数0x04命令发送数据格式

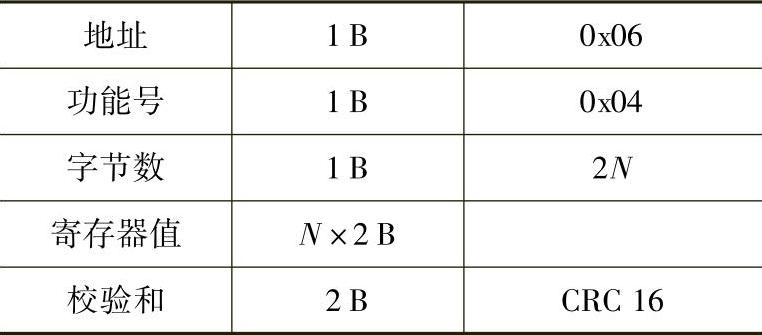

表3-9 读取标准电力参数0x04命令正常响应数据格式
注：N为读取寄存器个数。
例如：所有参数全部上传（三相四线）。
上位机发送数据：060400000036 CRC CRC
从机正常响应数据：06046C……………CRC CRC
PMM2000电力网络仪表Modbus-RTU通信协议寄存器地址表见表3-10。

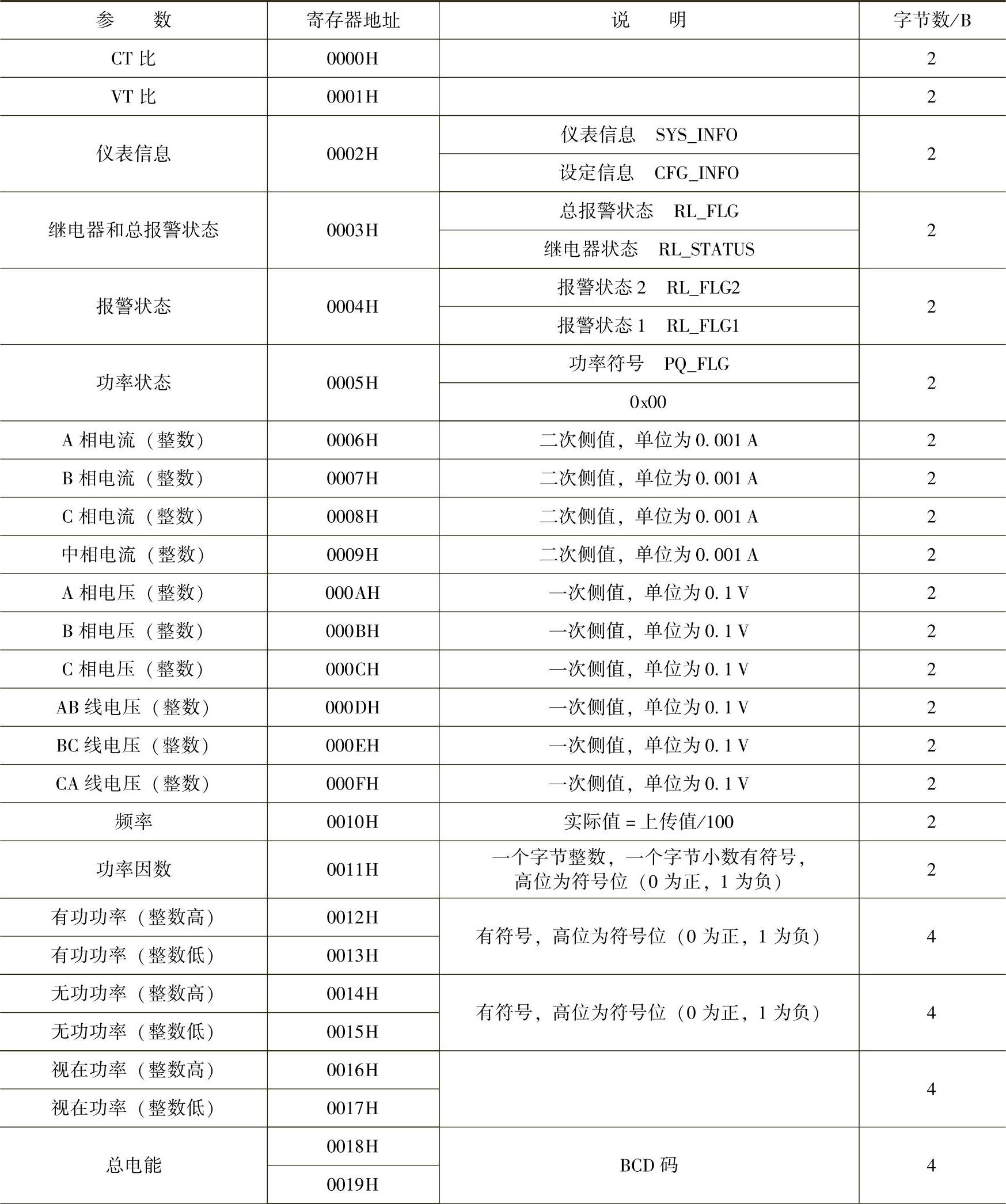

表3-10 PMM2000电力网络仪表Modbus-RTU通信协议寄存器地址表

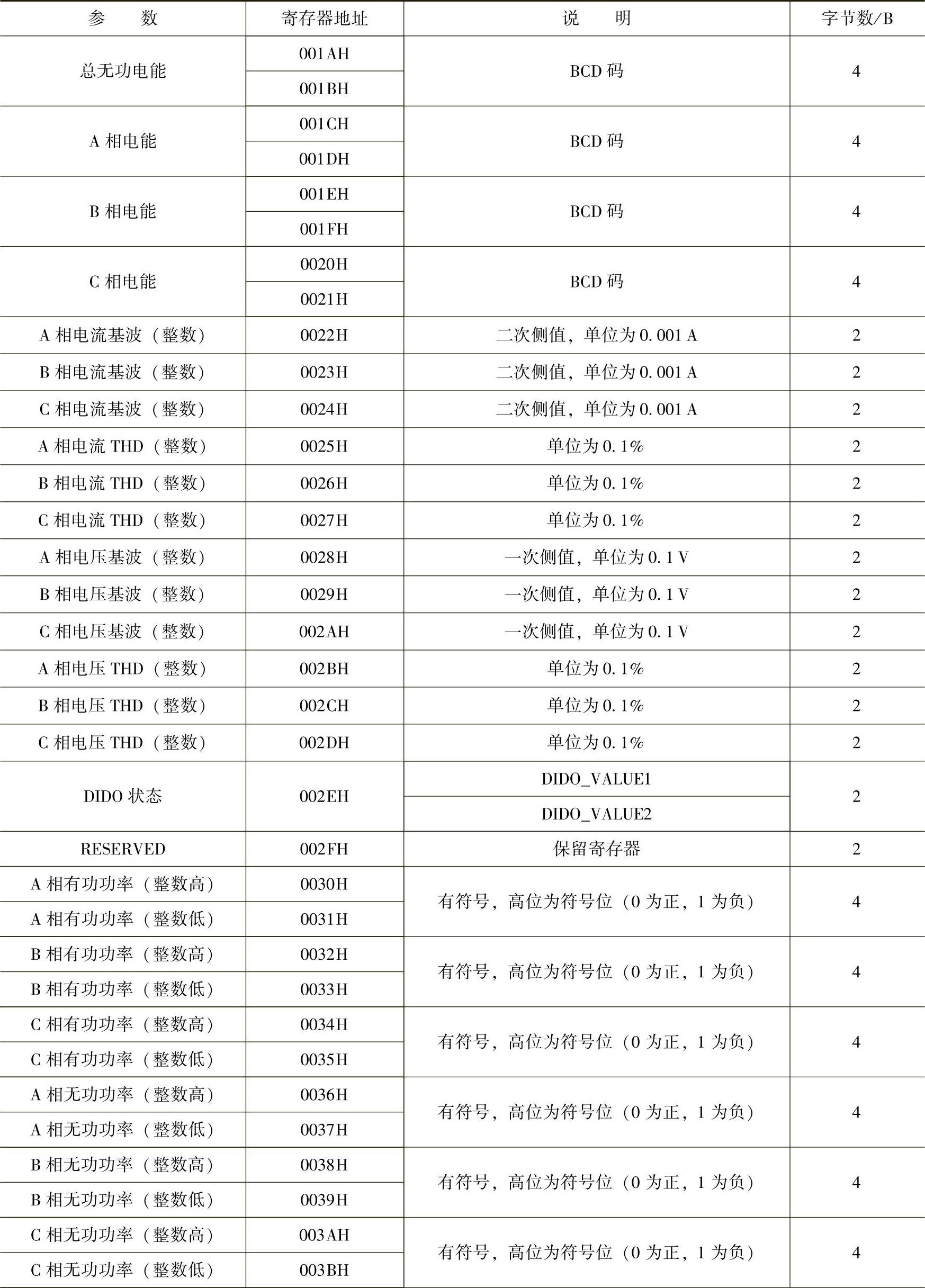

（续）
（续）
