PMM2000电力网络仪表实用概述
【摘要】：PMM2000系列数字式多功能电力网络仪表由莱恩达公司生产，本系列仪表共分为四大类别：标准型、经济型、单功能型和户表专用型。PMM2000数字式电力网络仪表的外形如图3-21所示。图3-21 PMM2000数字式电力网络仪表的外形图a）LED显示 b）LCD显示PMM2000数字式电力网络仪表具有以下特点：1）采用领先技术。
PMM2000系列数字式多功能电力网络仪表由莱恩达公司生产，本系列仪表共分为四大类别：标准型、经济型、单功能型和户表专用型。
PMM2000系列电力网络仪表采用先进的交流采样技术及模糊控制功率补偿技术与量程自校正技术，它以32位嵌入式微控制器为核心，采用双CPU结构，是一种集传感器、变送器、数据采集、显示、遥信、遥控和远距离传输数据于一体的全电子式多功能电力参数监测网络仪表。
该系列仪表能测量三相三线、三相四线（低压、中压、高压）系统的电流（Ia、Ib、Ic、In）、电压（Ua、Ub、Uc、Uab、Ubc、Uca）、有功电能（kW·h）、无功电能（kvar·h）、有功功率（kW）、无功功率（kvar）、频率（Hz）、功率因数（PF％）、视在功率S（kV·A）、电流电压谐波总含量（THD）、电流电压基波和2～31次谐波含量、开口三角形电压、最大开口三角形电压、电流和电压三相不平衡度、电压波峰系数CF、电话波形因数THFF、电流K系数等电力参数，同时具有遥信、遥控功能及电流越限报警、电压越限报警和DI状态变位等SOE事件记录信息功能。
该系列仪表既可以在本地使用，又可以通过DC 4～20 mA模拟信号（取代传统变送器）、RS-485（MODBUS-RTU）、PROFIBUS-DP现场总线、CANBUS现场总线、M-BUS仪表总线或TCP/IP工业以太网组成高性能的遥测遥控网络。
PMM2000数字式电力网络仪表的外形如图3-21所示。

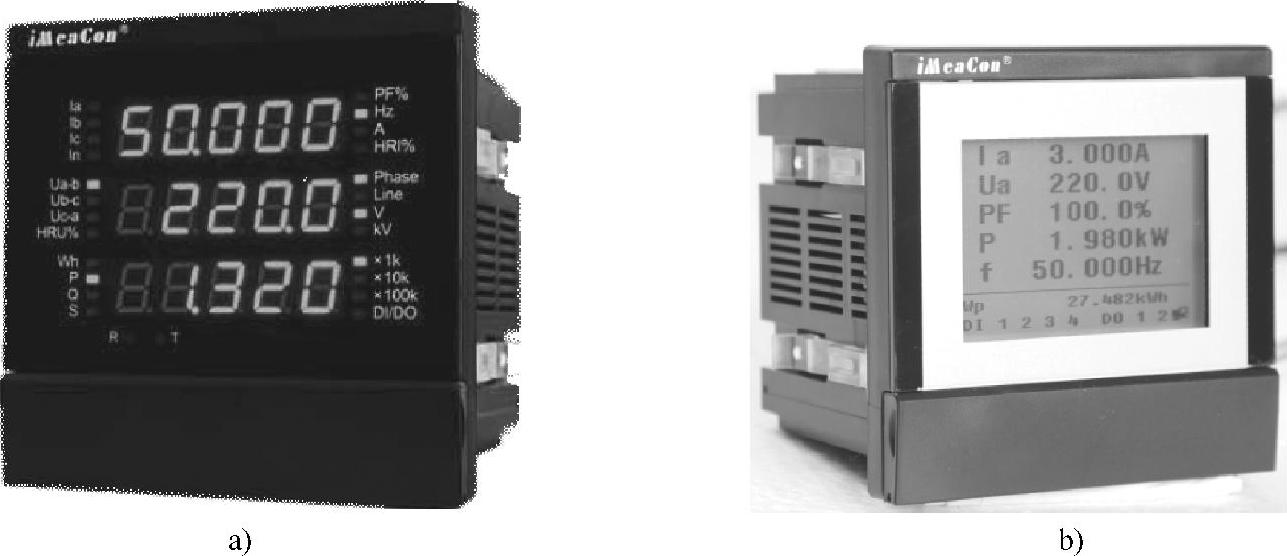

图3-21 PMM2000数字式电力网络仪表的外形图
a）LED显示 b）LCD显示
PMM2000数字式电力网络仪表具有以下特点：(www.chuimin.cn)
1）采用领先技术。采用交流采样技术、模糊控制功率补偿技术、量程自校正技术、精密测量技术、现代电力电子技术和先进的存储记忆技术等，因此精度高，抗干扰能力强，抗冲击，抗浪涌，记录信息不易丢失。对于含有高次谐波的电力系统，仍能达到高精度测量。
2）安全性高。在仪表内部，电流和电压的测量采用互感器（同类仪表一般不采用电压互感器），保证了仪表的安全性。
3）产品种类齐全。从单相电流/电压表到全电量综合测量，集遥测、遥信和遥控功能于一体的多功能电力网络仪表。
4）强大的网络通信接口。用户可以选择TCP/IP工业以太网、M-BUS、RS-485（MODBUS-RTU）、CANBUS和PROFIBUS-DP通信接口。
5）双CPU结构。仪表采用双CPU结构，保证了仪表的高测量精度和网络通信数据传输的快速性、可靠性，防止网络通信出现“死机”现象。
