IDA协议：现场总线及其应用技术
【摘要】：IDA是一种完全建立在以太网基础上的工业以太网规范，它将一种实时的基于Web的分布自动化环境与集中的安全体系结构加以结合，目标是创立一个基于TCP/IP的分散自动化的解决方案。作为一个单纯的工业以太网协议，IDA涵盖自动化结构中所有层次，包括设备层。因为ModBus TCP/IP是完全透明的，所以很好地符合IDA。IDA协议建立在组件的基础上，该组件包括了IEC 61449的第一部分体系结构功能块标准，但用IDA的体系结构替代了IEC 61499的模型。IDA的协议栈如图1-18所示。
IDA（the Interface for Distributed Automation）是一种完全建立在以太网基础上的工业以太网规范，它将一种实时的基于Web的分布自动化环境与集中的安全体系结构加以结合，目标是创立一个基于TCP/IP的分散自动化的解决方案。作为一个单纯的工业以太网协议，IDA涵盖自动化结构中所有层次，包括设备层。它曾致力于开发一个供机器人、运动控制和包装用的目标/功能块库。这些应用与PLC控制的显著差别在于它们要求微秒级的同步（PLC的控制只要求毫秒级的确定性）。IDA通过因特网协议在以太网总线上用RTI（Real Time Innovations）公司的中间件NDDS来实现微秒级的实时性。NDDS采用发布方/预订方模型。
ModBus TCP/IP将与FTP或HTTP一样在其公共的操作系统中作为一个标准，ModBus将占端口502———前1000个已定义的端口中的一个。因为ModBus TCP/IP是完全透明的，所以很好地符合IDA。IDA协议建立在组件的基础上，该组件包括了IEC 61449的第一部分体系结构功能块标准，但用IDA的体系结构替代了IEC 61499的模型。除了支持以太网TCP、UDP和IP有关的Web服务的完整套件外，IDA协议规范还包括：基于RTI公司的中间件NDDS（网络数据传送服务）的RTPS（实时发布方/预订方），ModBus TCP/IP作为工业因特网消息传输协议，IDA通信目标库，实时和安全API。IDA的协议栈如图1-18所示。
(www.chuimin.cn)

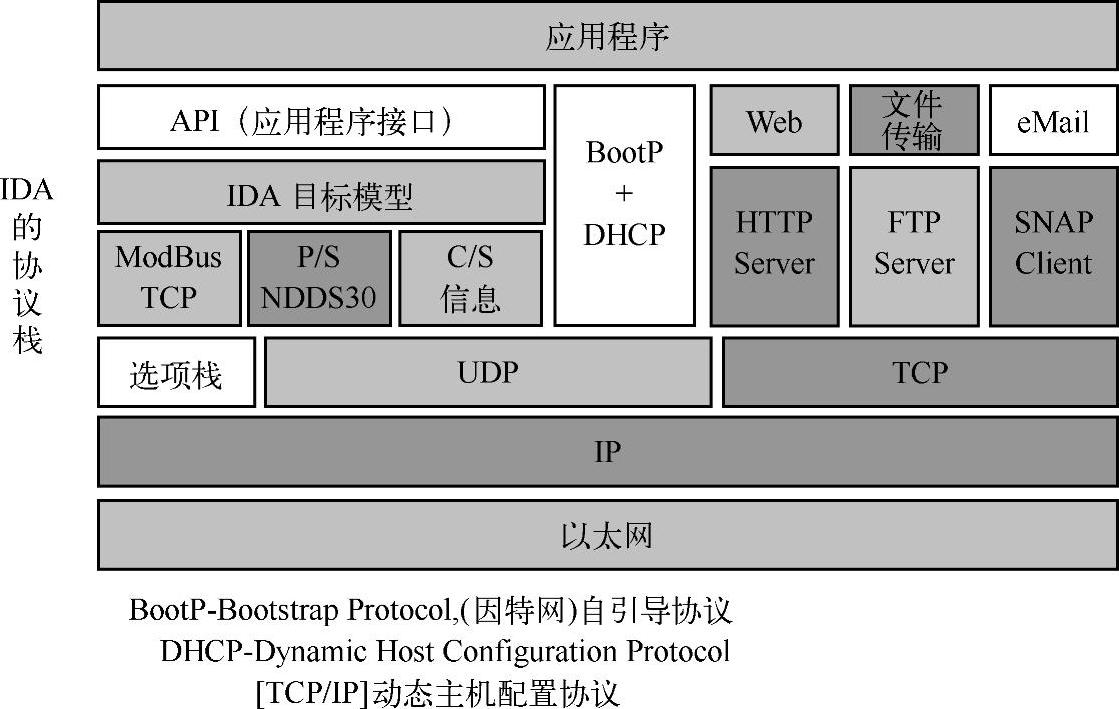

图1-18 IDA的协议栈
