现场总线作用及应用技术
【摘要】：现场总线控制网络处于企业网络的底层，或者说，它是构成企业网络的基础。从图中可以看出，除现场的控制网络外，上面的ERP和MES都采用以太网。图中的ERP与MES功能层大多采用以太网技术构成数据网络，网络节点多为各种计算机及外设。控制网络的主要作用是为自动化系统传递数字信息。这些都需要在现场控制层内部，在FCS与MES、ERP各层之间，方便地实现数据传输与信息共享。
现场总线控制网络处于企业网络的底层，或者说，它是构成企业网络的基础。而生产过程的控制参数与设备状态等信息是企业信息的重要组成部分。企业网络各功能层次的网络类型如图1-4所示。从图中可以看出，除现场的控制网络外，上面的ERP和MES都采用以太网。

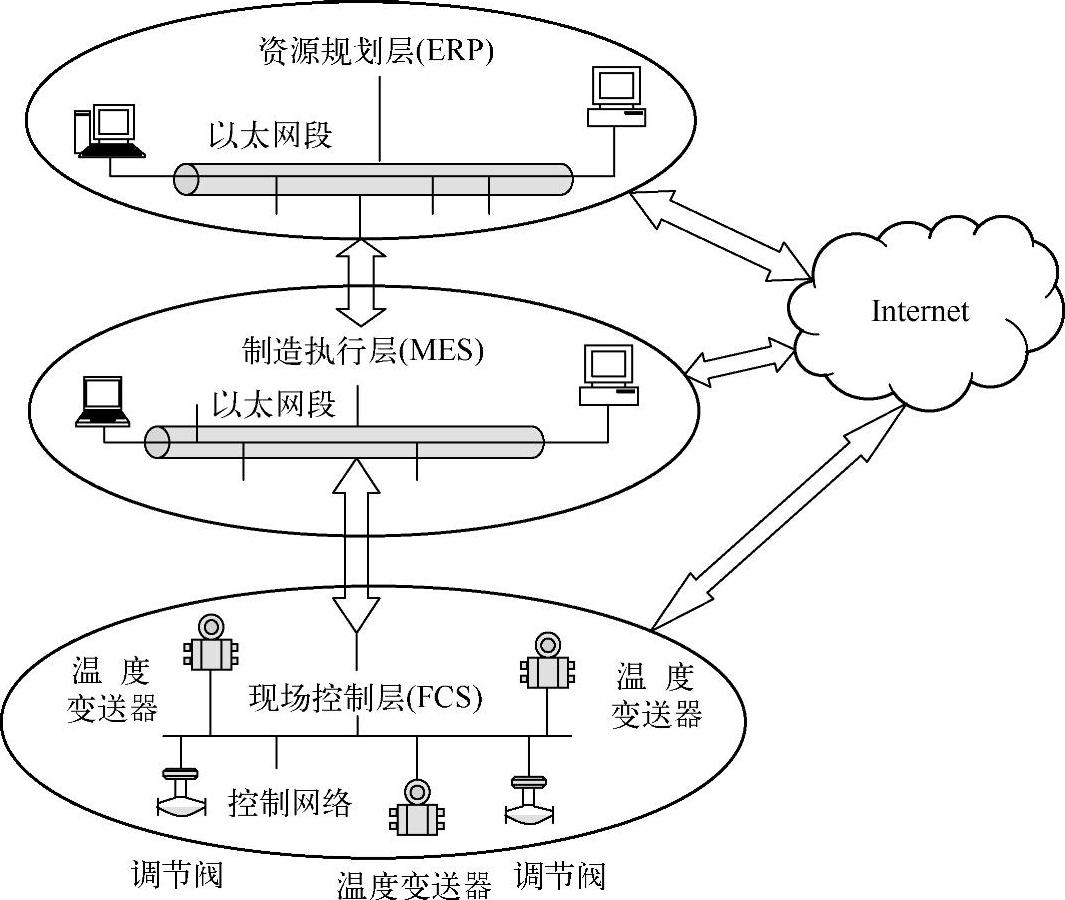

图1-4 各功能层次的网络类型
企业网络系统早期的结构复杂，功能层次较多，包括从过程控制、监控、调度、计划、管理到经营决策等。随着互联网的发展和以太网技术的普及，企业网络早期的TOP/MAP式多层分布式子网的结构逐渐为以太网、FDDI主干网所取代。企业网络系统的结构层次趋于扁平化，同时对功能层次的划分也更为简化。底层为控制网络所处的现场控制层（FCS），最上层为企业资源规划层（ERP），而将传统概念上的监控、计划、管理及调度等多项控制管理功能交错的部分，都包罗在中间的制造执行层（MES）中。图中的ERP与MES功能层大多采用以太网技术构成数据网络，网络节点多为各种计算机及外设。随着互联网技术的发展与普及，在ERP与MES层的网络集成与信息交互问题得到了较好的解决。它们与外界互联网之间的信息交互也相对比较容易。(www.chuimin.cn)
控制网络的主要作用是为自动化系统传递数字信息。它所传输的信息内容主要是生产装置运行参数的测量值、控制量、阀门的工作位置、开关状态、报警状态、设备的资源与维护信息、系统组态、参数修改及零点量程调校信息等。企业的管理控制一体化系统需要这些控制信息的参与，优化调度等也需要集成不同装置的生产数据，并能实现装置间的数据交换。这些都需要在现场控制层内部，在FCS与MES、ERP各层之间，方便地实现数据传输与信息共享。
目前，现场控制层所采用的控制网络种类繁多，本层网络内部的通信一致性很差，个异性强，有形形色色的现场总线，再加上DCS、PLC、SCADA等。控制网络从通信协议到网络节点类型都与数据网络存在较大差异。这些差异使得控制网络之间、控制网络与外部互联网之间实现信息交换的难度加大，实现互连和互操作存在较多障碍。因此，需要从通信一致性、数据交换技术等方面入手，改善控制网络的数据集成与交换能力。
