一悬臂梁的长度L=4m、线性载荷q=10kN/m，梁的截面为矩形，长宽之比为3∶2且长度为300mm，梁的材料为合金钢，E=2.1×10¹¹N/m²，泊松比μ=0.28。

（1）单击标准工具栏上的“新建”图标按钮→“零件”→“确定”。

（2）单击→→→，绘制矩形，然后利用智能尺寸命令标注，长为300mm，宽为200mm，并通过工具→方程式→编辑，宽等于三分子二倍的长，如图6-69所示。

图6-69 编辑长和宽的几何关系

（3）单击特征凸台-拉伸命令，在特征属性对话框中的深度填入4000mm，单击“确定”图标按钮，得到梁的三维模型图。

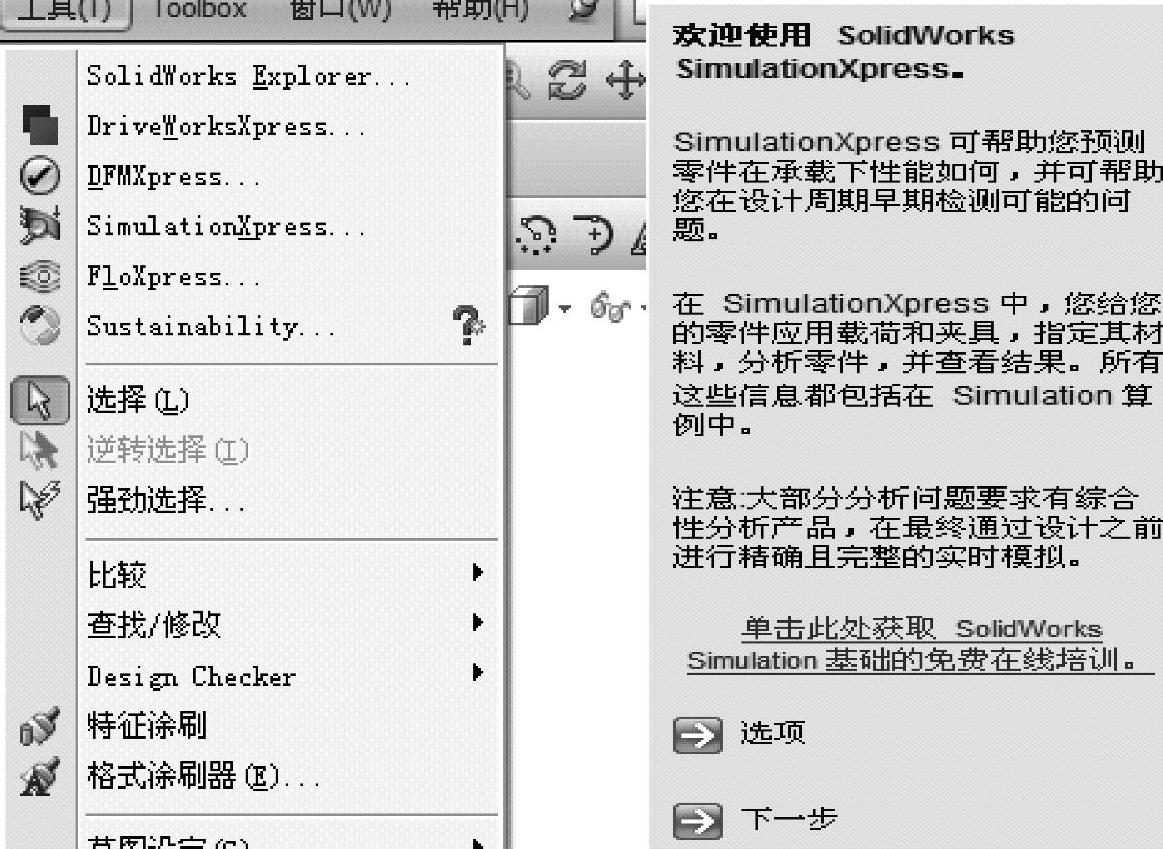

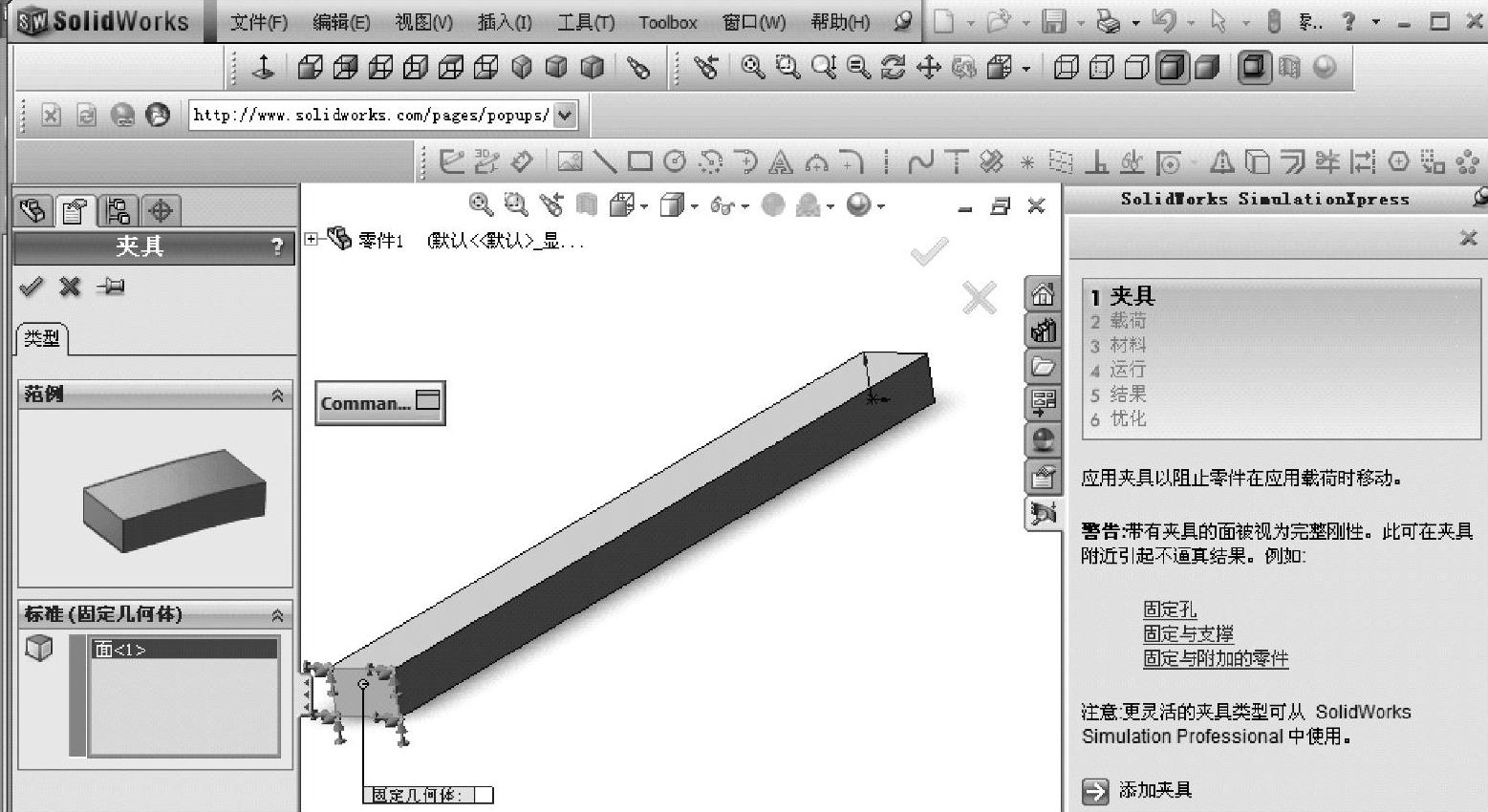

（4）单击菜单工具→SimulationXpress后界面的右侧出现如图6-70所示的欢迎使用SolidWorks SimulationXpress对话框，单击对话框中的下一步，进入约束的添加阶段，单击“添加夹具”把梁的左侧端面固定，如图6-71所示。

图6-70 Simulation Xpress的调用过程图

图6-71 约束面的添加过程

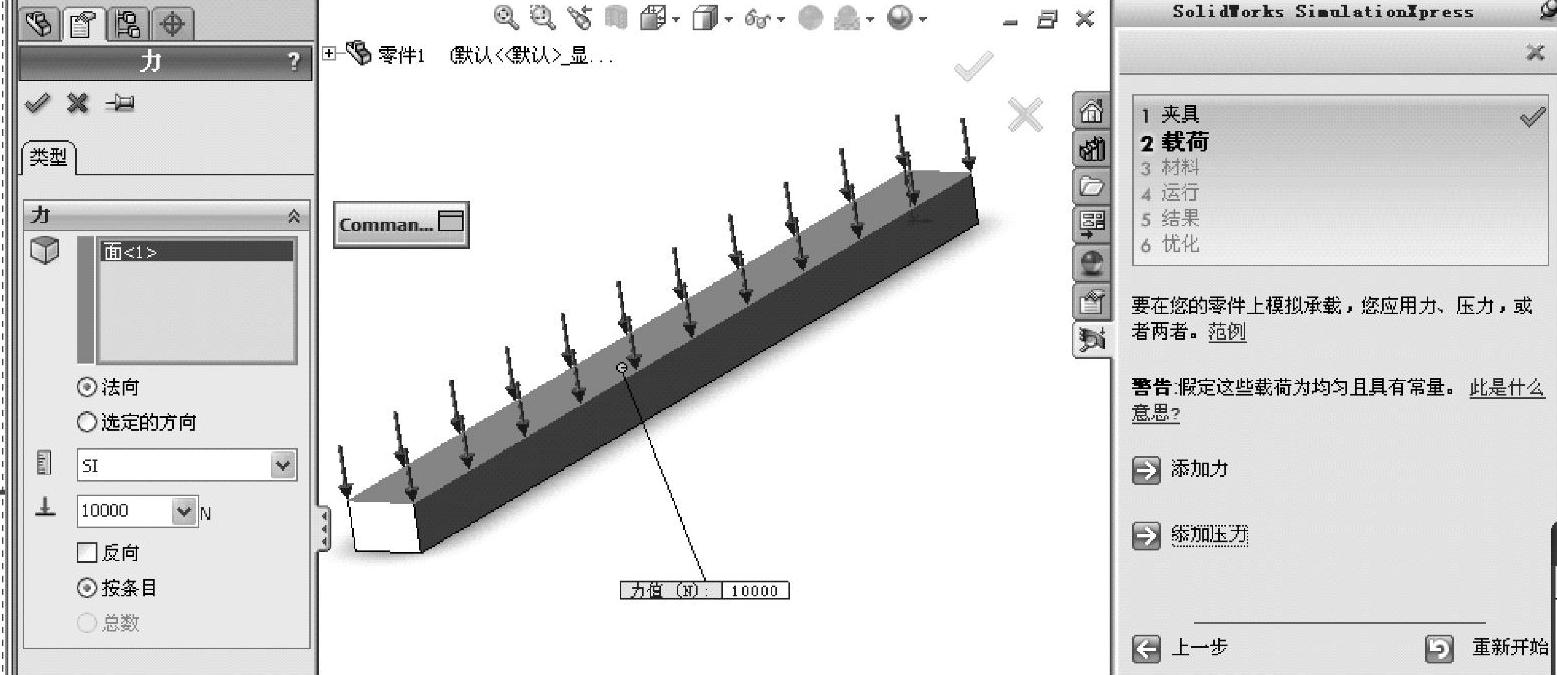

（5）单击下一步添加载荷，在弹出的力的属性管理器中，面选择梁的上表面、力的大小填入10000N，如图6-72所示，单击“确定”图标按钮。

图6-72 载荷的添加

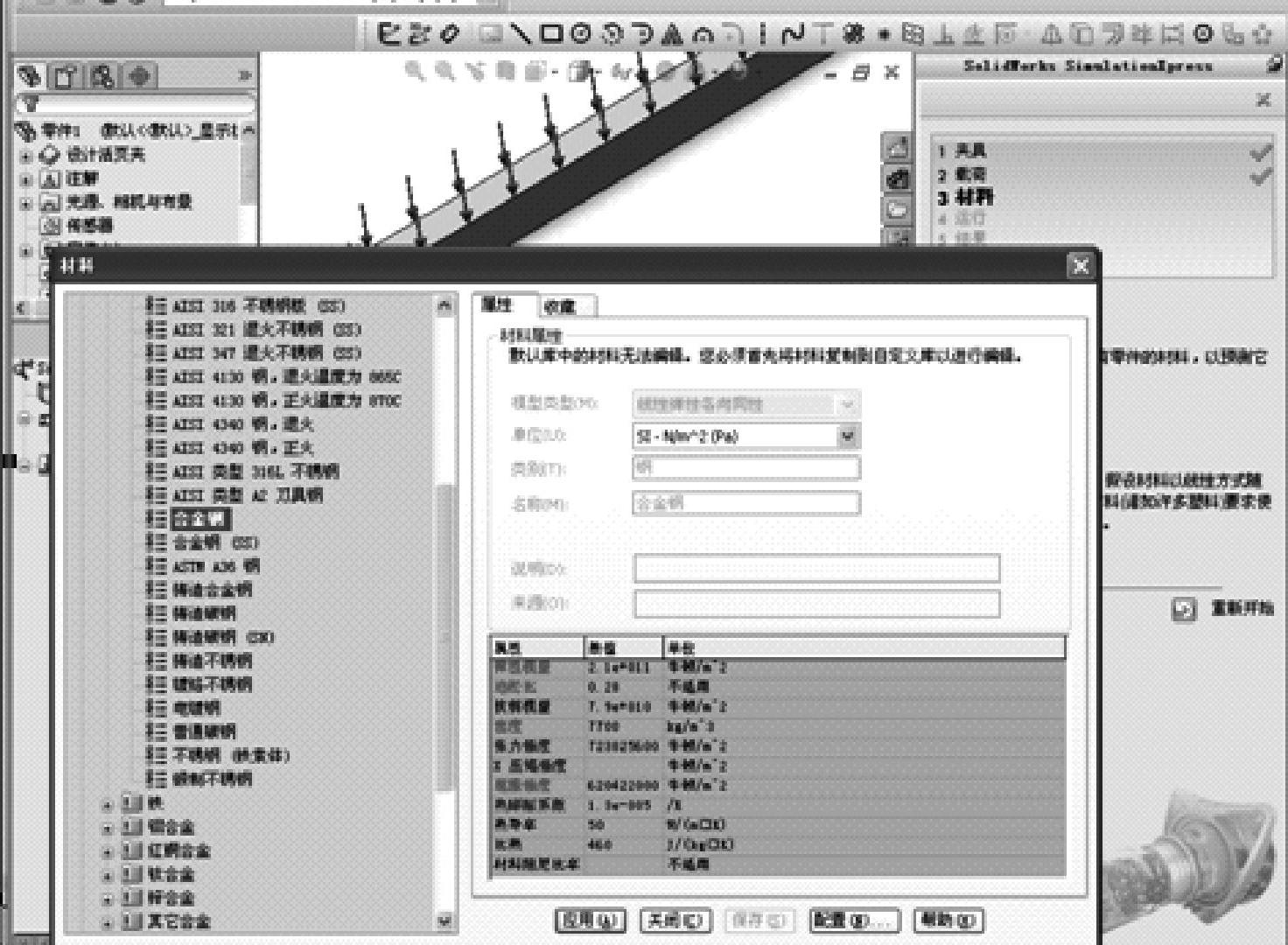

（6）进行材料的选择，单击选择材料弹出软件的材料库，选择合金钢后单击“应用”后再单击关闭，如图6-73所示。

(www.chuimin.cn)

图6-73 材料的添加

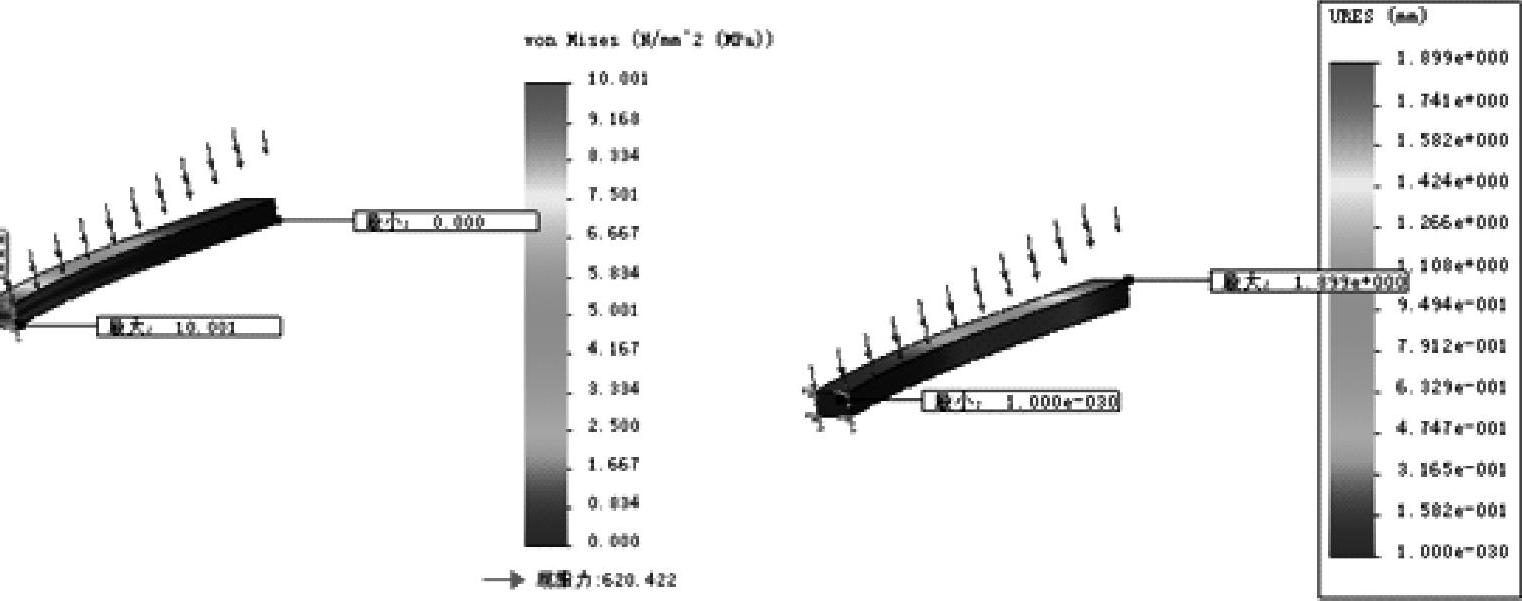

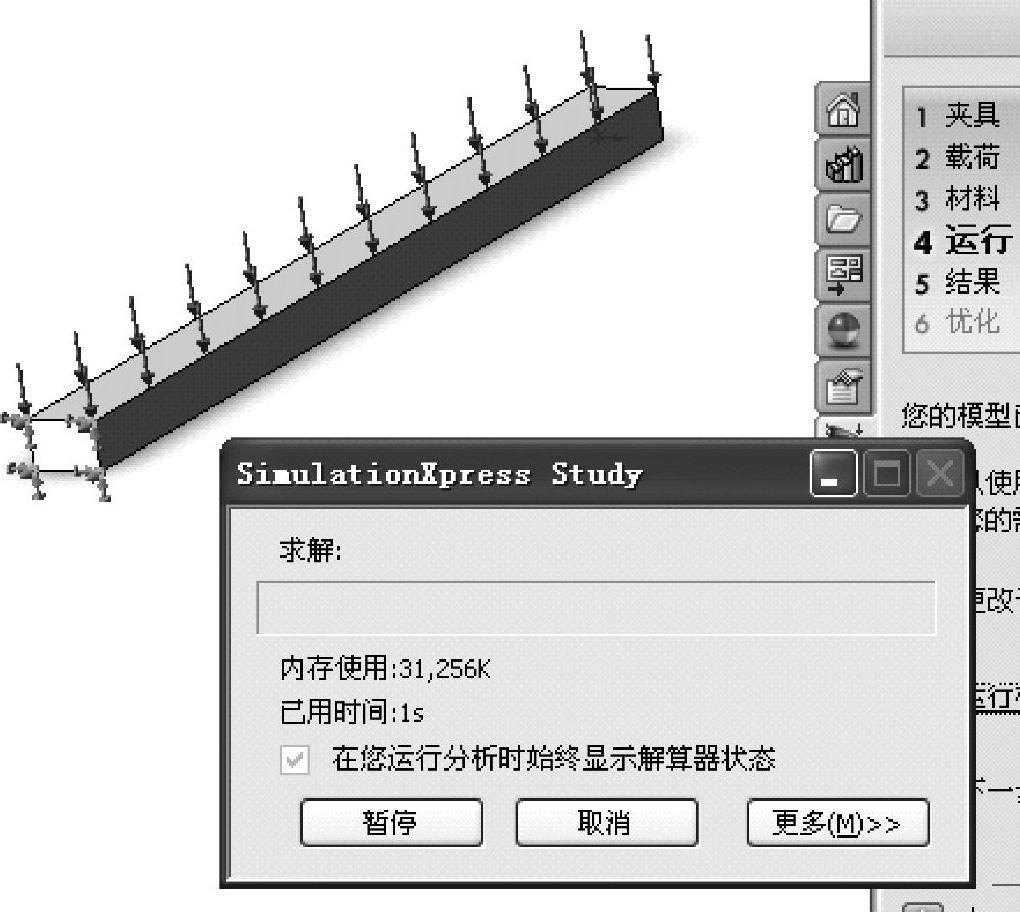

（7）选定材料后，单击SimulationXpress菜单中的运行模拟，此时界面弹出如图6-74所示的等待提示的对话框，不做任何处理程序自动运行，直到屏幕出现梁的振动动画，如图6-75所示，同时屏幕右侧出现分析特征树的结果分支后，单击菜单的停止动画，选中单击右键可以显示应力云图，选中单击右键可以显示合位移云图，如图6-76所示。
