SolidWorks曲柄摇杆机构点轨迹跟踪实践

2023-11-21 理论教育版权反馈

【摘要】：图6-48 连杆轨迹点位置草图6）利用对曲柄和连杆的修改可以得到机架长度为160mm和摇杆长度为150mm的三维实体图，如图6-49和图6-50所示。图6-55 转配体消除隐藏线显示连杆上各点轨迹的跟踪。在要移动的零部件区域保持空白，这将确定马达的方向是相对于全局坐标系指定的。

（1）零件造型。

1）单击标准工具栏上的“新建”图标按钮→“零件”→“确定”。单击→→→利用草图绘制工具绘制图6-43，具体过程：绘制中心线从原点出发并标注长度为80mm，再利用中心线的两个端点为圆心，利用草图绘制半径为5mm和10mm的同心圆各两个，然后绘制半径为10mm圆的外公切线，利用剪裁实体得到如图6-43所示的草图后单击重建模型退出草图绘制。

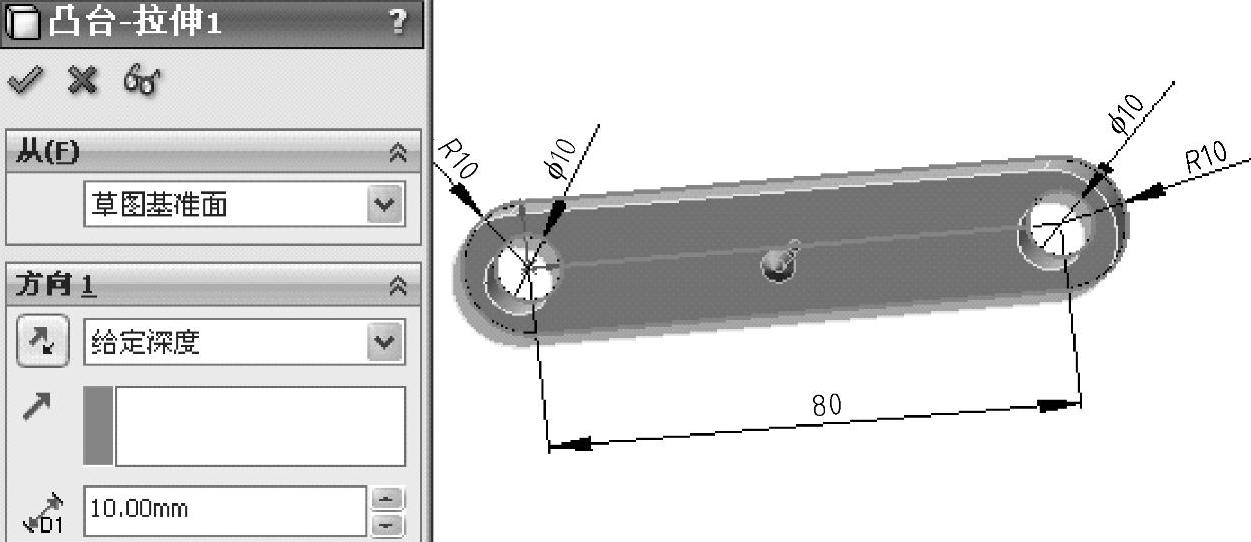

2）单击“特征”工具栏上的“拉伸凸台/基体”图标按钮，在“凸台-拉伸1”属性管理器和绘图区中进行设置，拉伸深度为10mm，如图6-44所示，单击图标确定，得到如图6-45所示的曲柄。

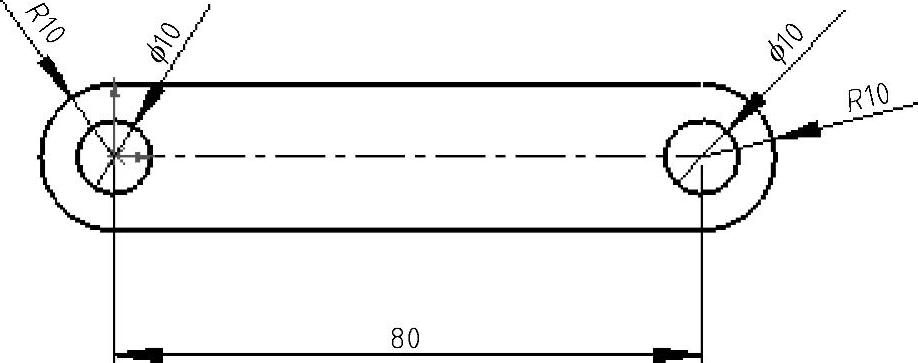

图6-43 曲柄草图

图6-44 曲柄草图拉伸过程图

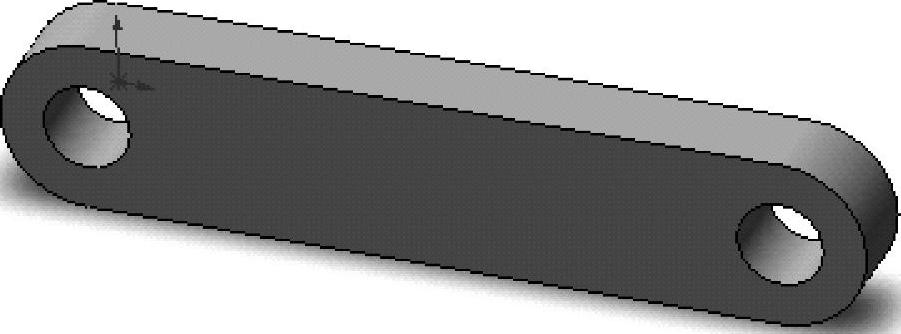

图6-45 曲柄

3）选择“文件”→“另存为”命令，把文件命名为“曲柄”。

4）同样的造型思路得到如图6-46所示的草图，再拉伸可以得到连杆三维实体图，如图6-47所示。

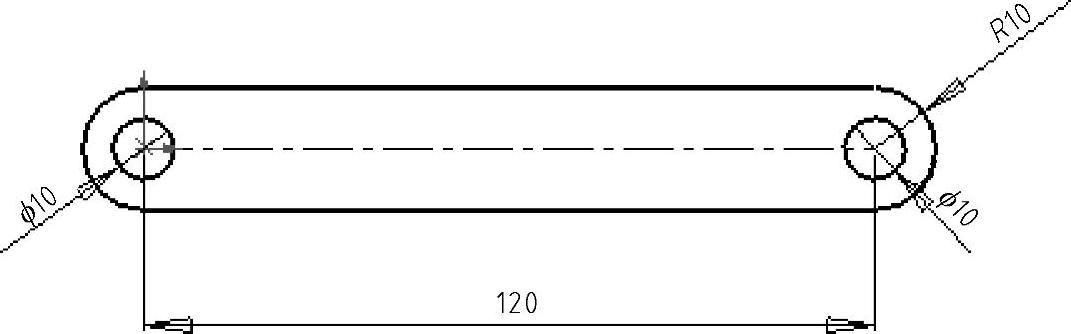

图6-46 连杆草图

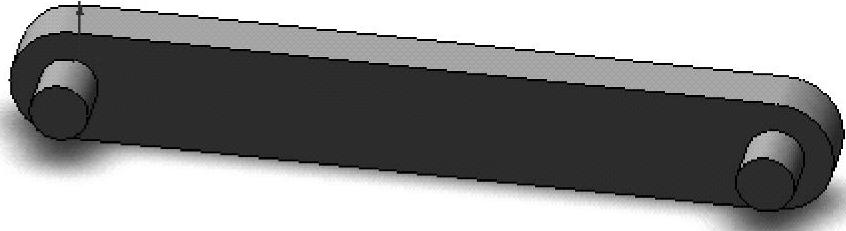

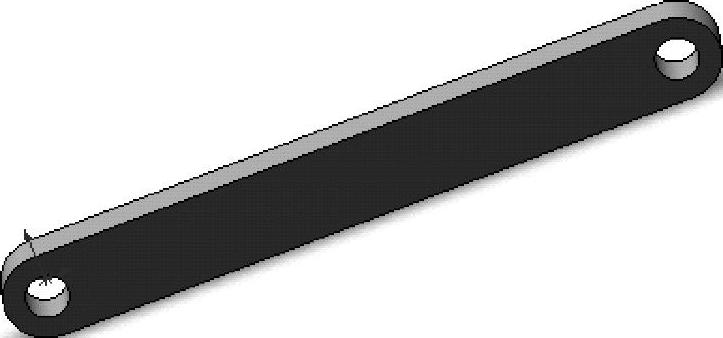

图6-47 连杆实体图

5）为了方便连杆上不同方位点的轨迹对比，在连杆图6-46的三维图的基础上再以前端面为草图绘制基准面，作如图6-48所示的草图，并对各点进行标注，分别为A、B、C、D、E、F、G、H、K、M、N点。

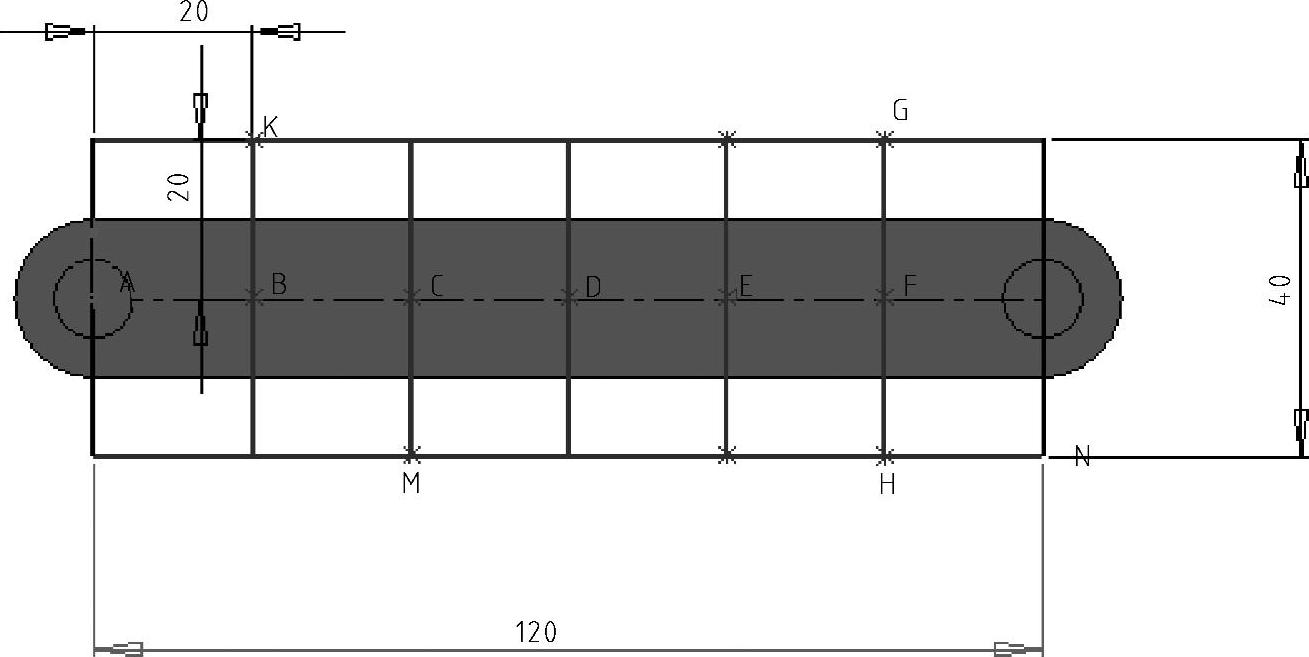

图6-48 连杆轨迹点位置草图

6）利用对曲柄和连杆的修改可以得到机架长度为160mm和摇杆长度为150mm的三维实体图，如图6-49和图6-50所示。

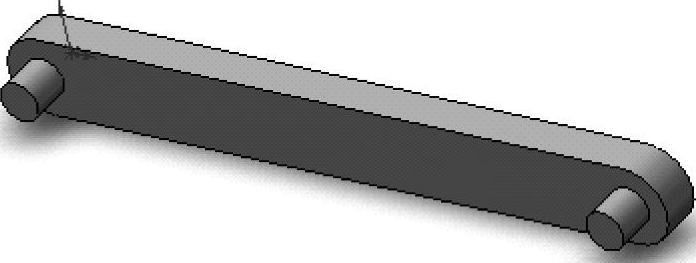

图6-49 摇杆实体图

图6-50 机架实体图

（2）装配体安装。

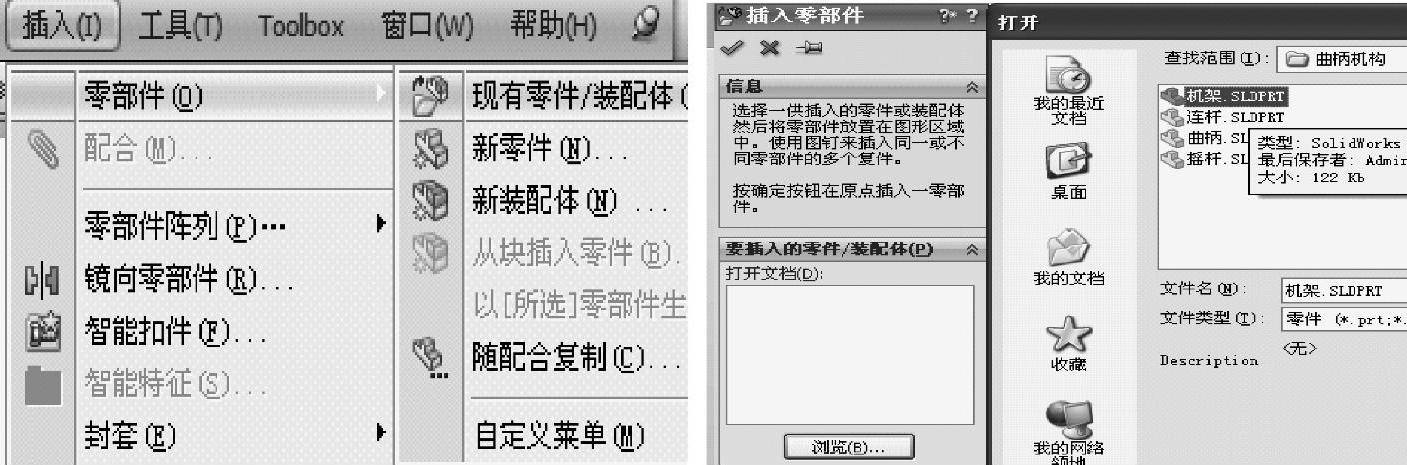

1）单击标准工具栏上的按钮→→“确定”。选择菜单→插入→零部件→现有零件/装配体，单击“浏览”按钮选择曲柄连杆机构文件夹，选择已经做好的零件模型机架。将其放入工作区域，右键单击机架选择浮动按钮，单击旋转的按钮，调整活塞的角度以便于装配，如图6-51所示。

图6-51 加入装配体零件的过程图

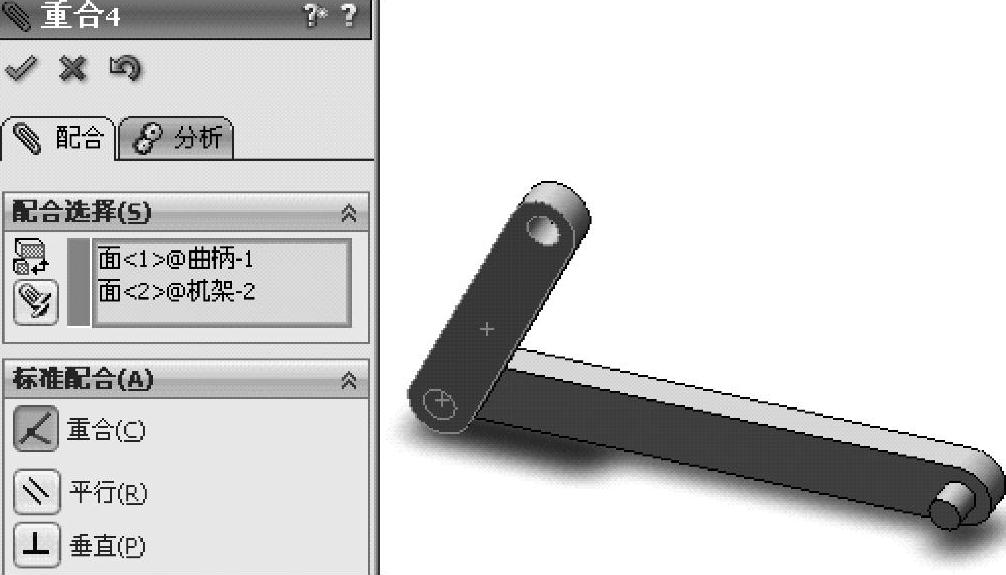

2）用同样的方法将曲柄加入装配体文件中，选择曲柄的圆柱孔曲面和机架的圆柱柱面，单击配合，选择配合关系同轴心，具体操作如图6-52所示。然后再选择机架圆柱体的外端面和曲柄的端面后单击配合，选择配合重合关系，如图6-53所示。

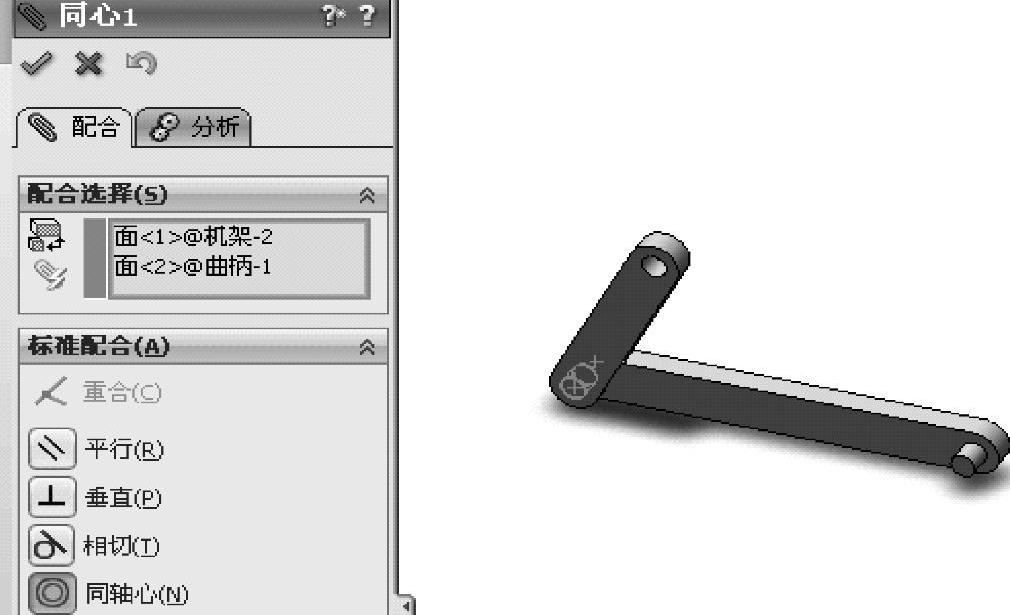

图6-52 同轴心配合条件

图6-53 面重合的配合关系

3）类似步骤1）加入连杆和摇杆，并按照步骤2）添加其余铰链的配合关系，得到完全定义的装配体，如图6-54所示。

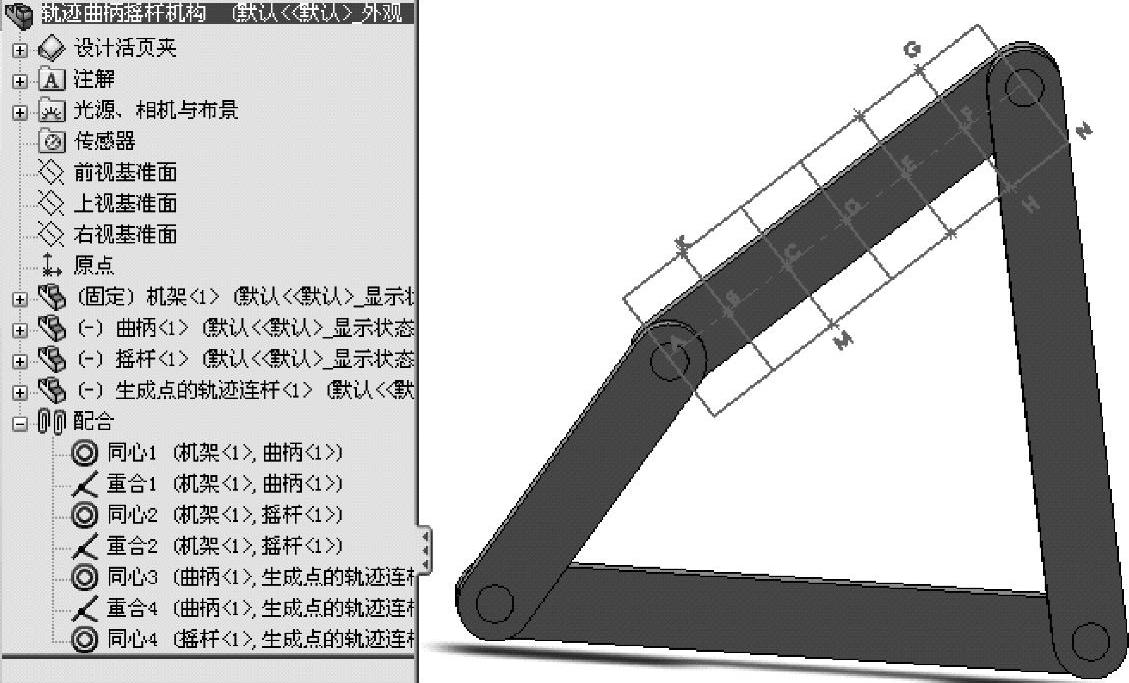

图6-54 完全定义的装配体

4）为了使各点看上去清晰，转换装配体为“显示样式”→“消除隐藏线”显示方式，如图6-55所示。

(www.chuimin.cn)

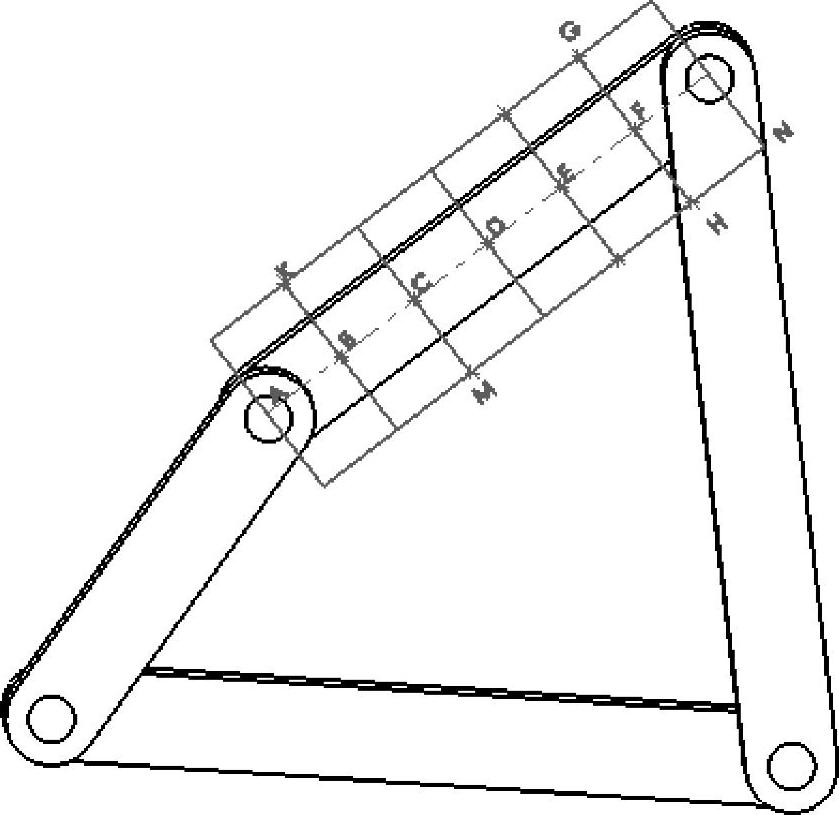

图6-55 转配体消除隐藏线显示

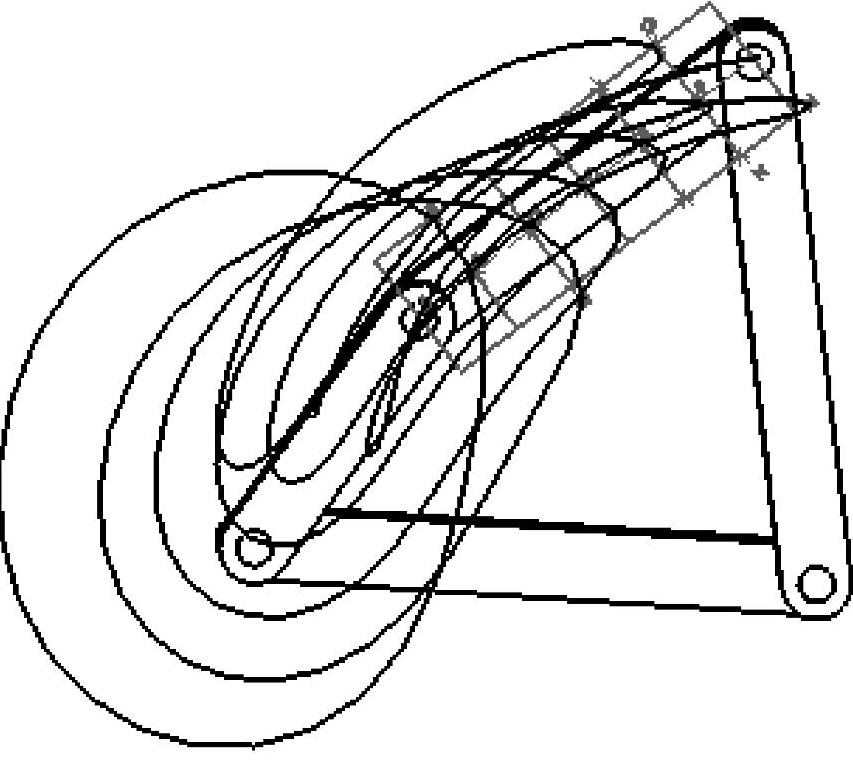

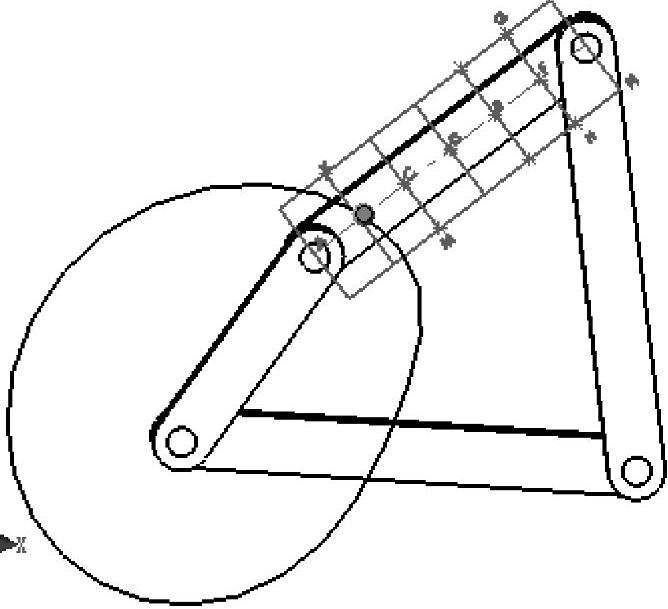

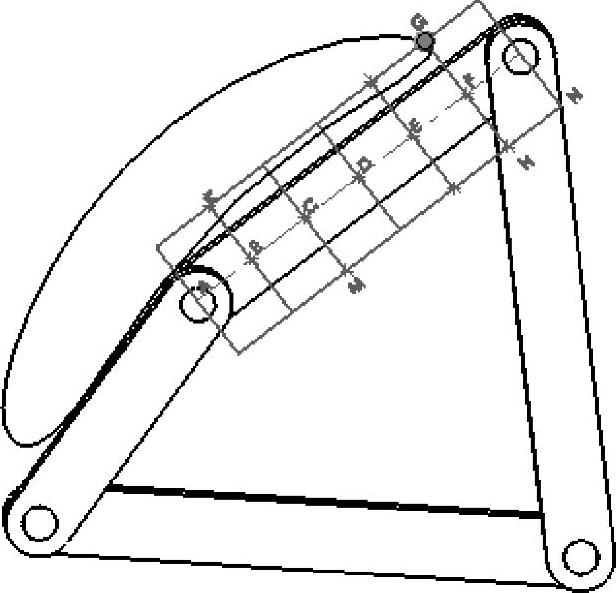

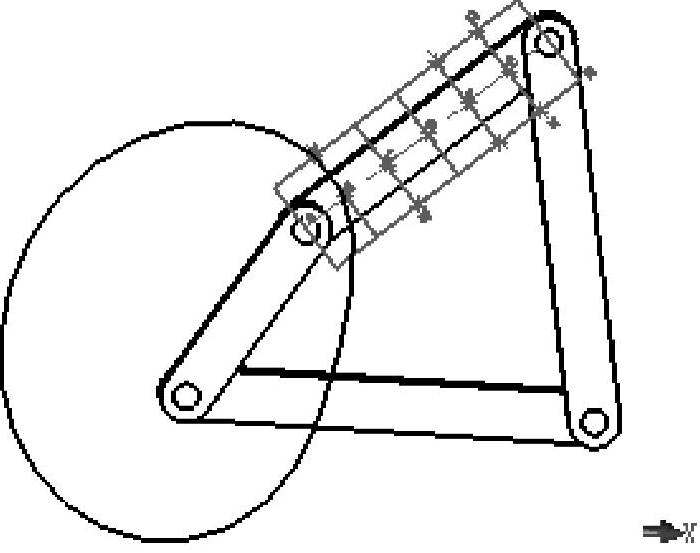

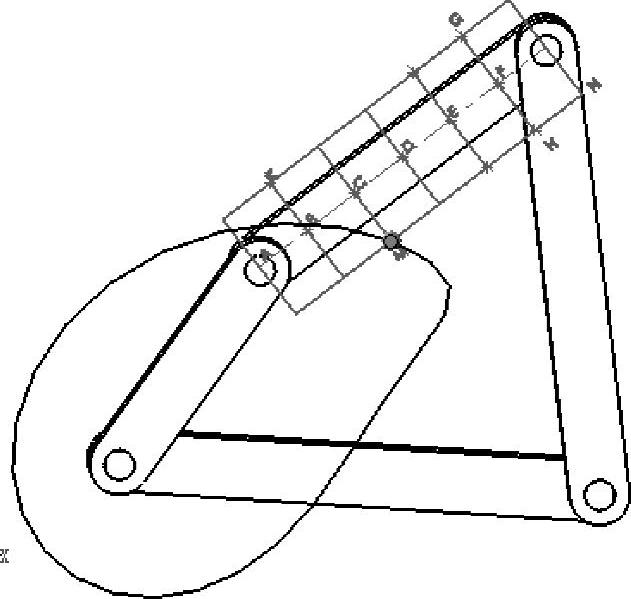

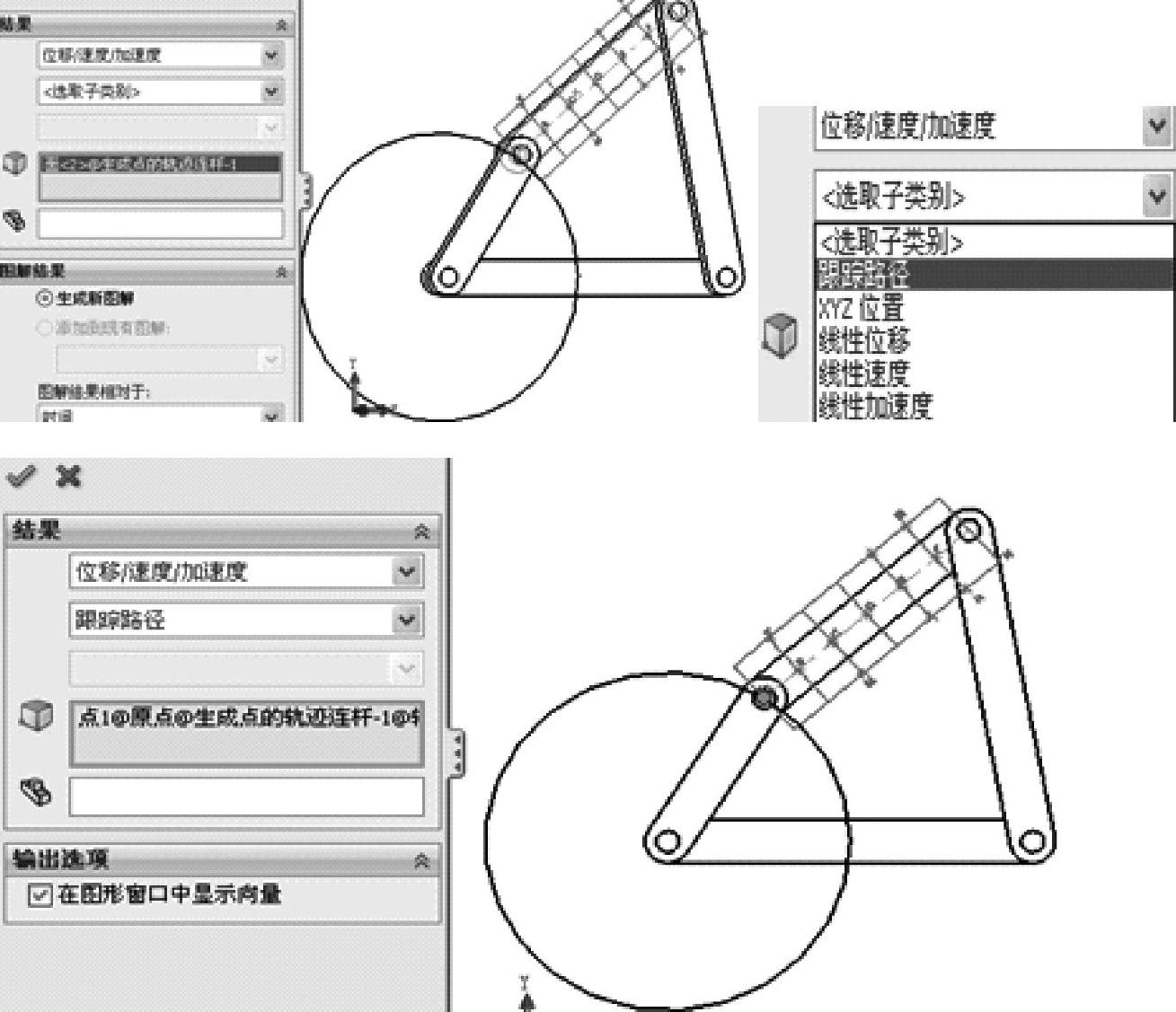

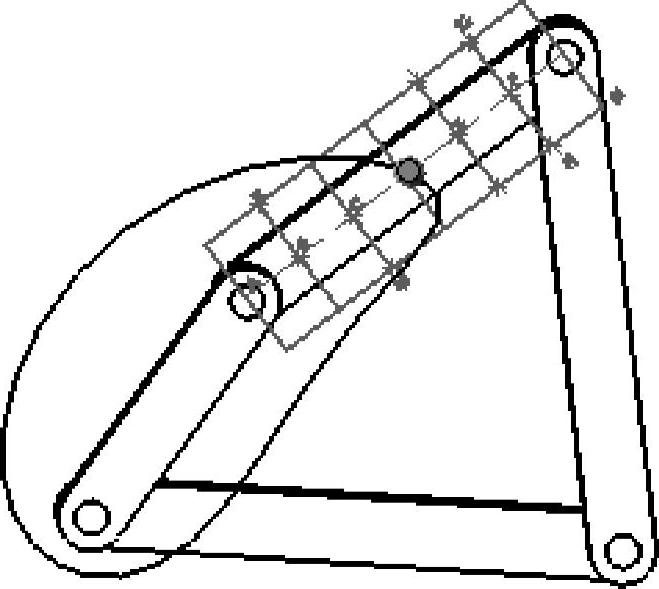

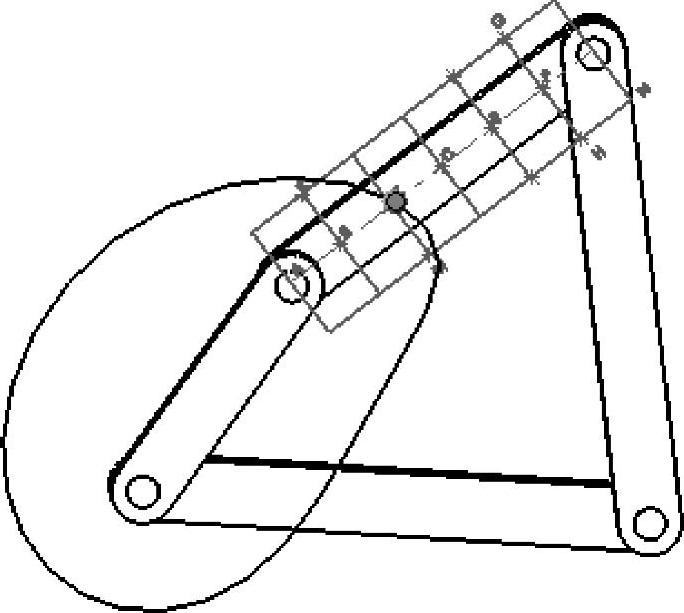

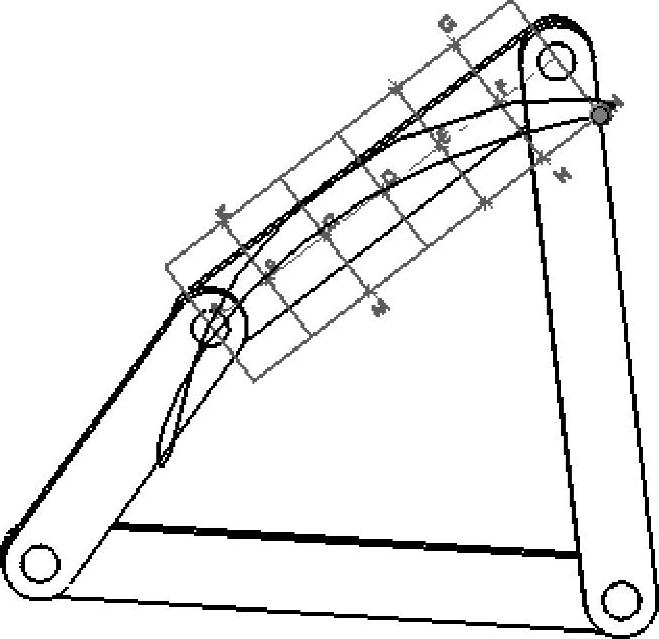

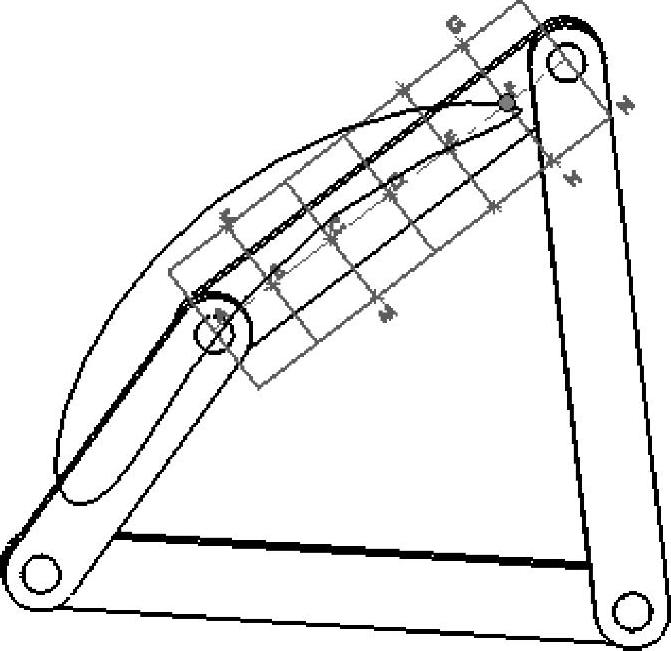

（3）连杆上各点轨迹的跟踪。

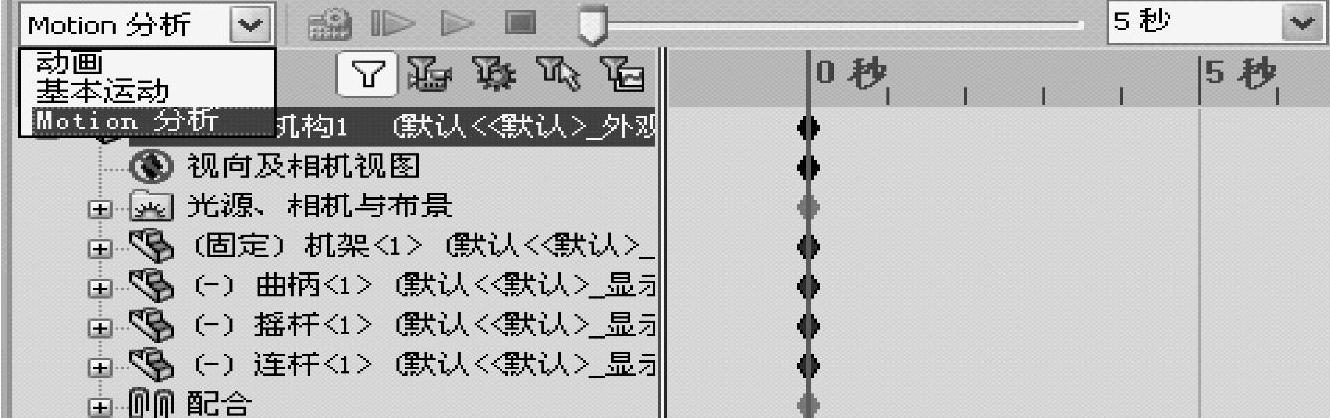

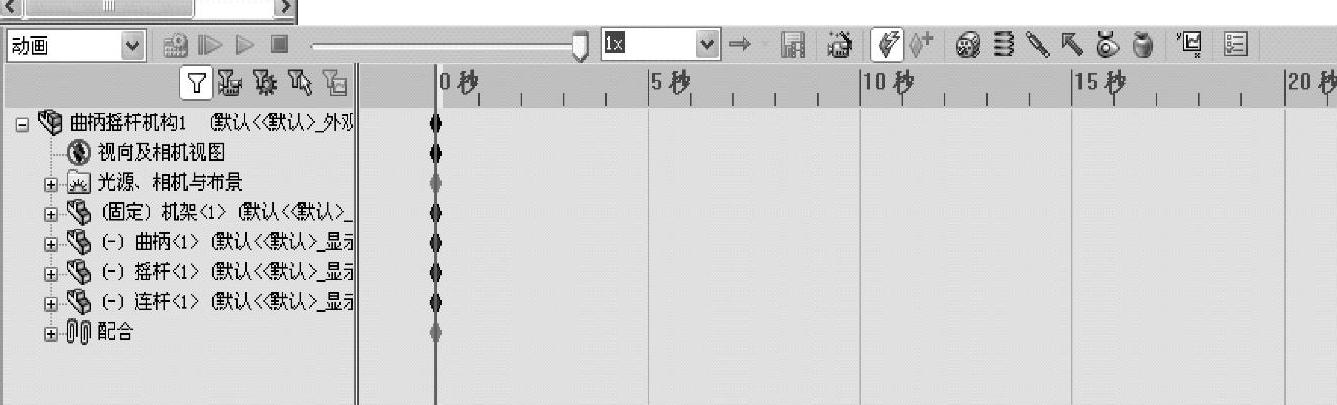

1）单击新建运动算例后，屏幕下方出现运动算例工作区，如图6-56所示，在算例类型下拉菜单中选择Motion分析，时间设置中选择5秒，如图6-57所示。

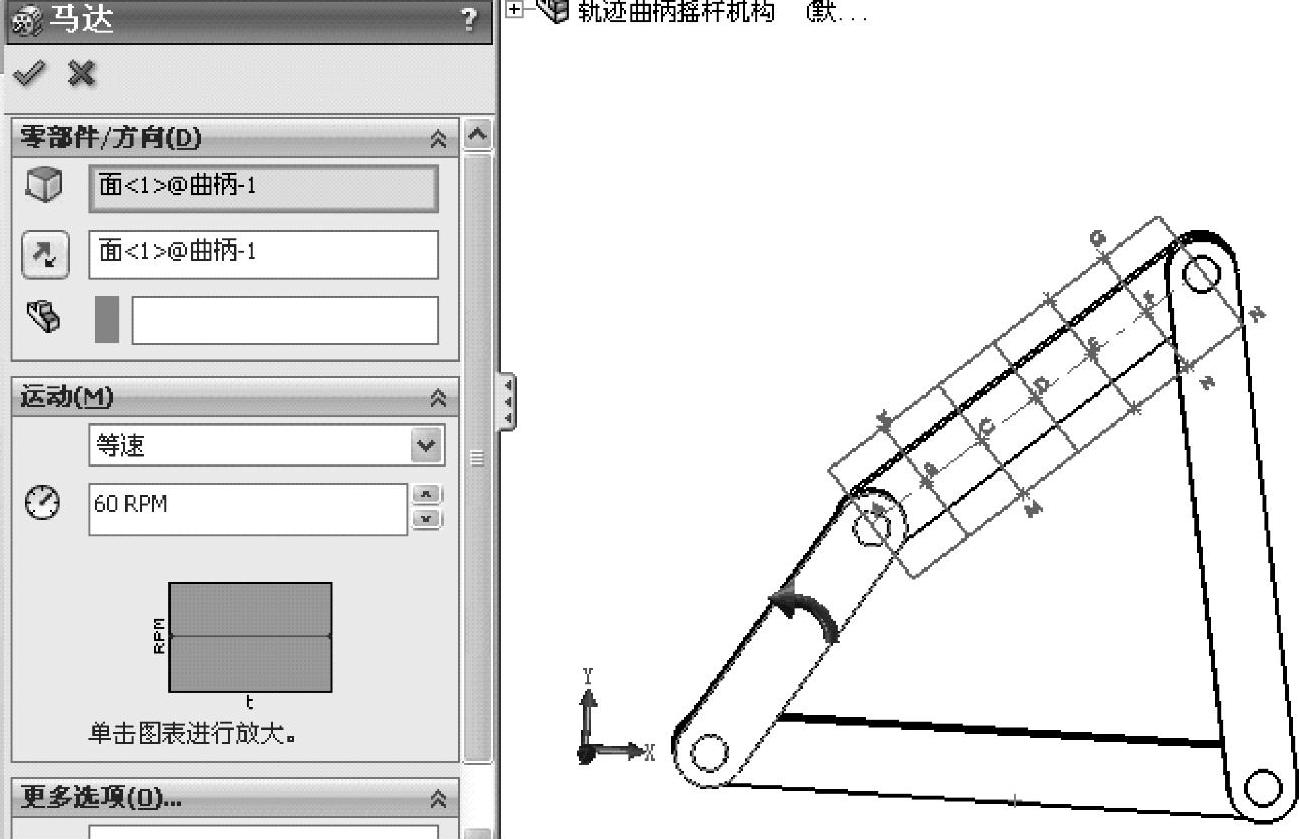

2）在MotionManager工具栏中单击马达，弹出马达对话框，在零部件/方向下方选择零件曲柄的面，如图6-58所示。马达将自动加入相同的面以指定方向。马达的运动方式为等速运动，速度设置为60RPM。马达的类型选择为旋转马达。在要移动的零部件区域保持空白，这将确定马达的方向是相对于全局坐标系指定的。单击确定，完成马达参数的设定。
