SolidWorks实践经典：座板模具生成
【摘要】：已知座板的外形尺寸，高度为16mm，长度为136mm，宽度为82mm，用装配体生成该座板的上模和下模。图4-23 座板和模具基体的装配体图4-24 带边线上色显示装配体图4-25 模具特征树基体颜色变蓝从装配体特征树中选中座板，单击主菜单“插入”，从弹出菜单中选择“模具”→“型腔”，如图4-26所示。在上一步“切除-拉伸”时，方向选择完全贯穿，同时勾选反侧切除，得到如图4-30所示的模型，单击文件保存，文件名为“上模”，至此座板的上下模全部生成。
已知座板的外形尺寸，高度为16mm，长度为136mm，宽度为82mm，用装配体生成该座板的上模和下模。
（1）为了让座板放入模具中，先建一个模具的基体，形状为长方体，它的尺寸长度为160mm，宽度为100mm，高度为50mm。
（2）单击
按钮，或单击菜单“文件”→“新建”命令，出现新建文件显示对话框，在模板内选择装配体图标
，单击“确定”按钮后即进入装配体制作界面。将长方体及模具基体作为装配体的固定零件，单击装配体工具栏上的插入零部件
，或单击菜单“插入”→“零部件”→“现有零件/装配体”。在“打开”对话框中浏览到所需“座板”文件，利用平面平行装配约束使座板的各个对称面与模具基体的对称面重合（可以参照前面的制动轮装配），得到如图4-23所示的座板和模具基体的装配体，保存这一装配体，命名为基体。
（3）单击“显示样式”
中的“带边线上色显示”，此时图4-24变成图4-25所示，从装配体特征树中选中模具基体，从弹出的浮动菜单项单击“编辑”
，此时特征树上的“（固定）模具基体”文字颜色由黑色变成了蓝色，如图4-25所示。
图4-23 座板和模具基体的装配体
图4-24 带边线上色显示装配体

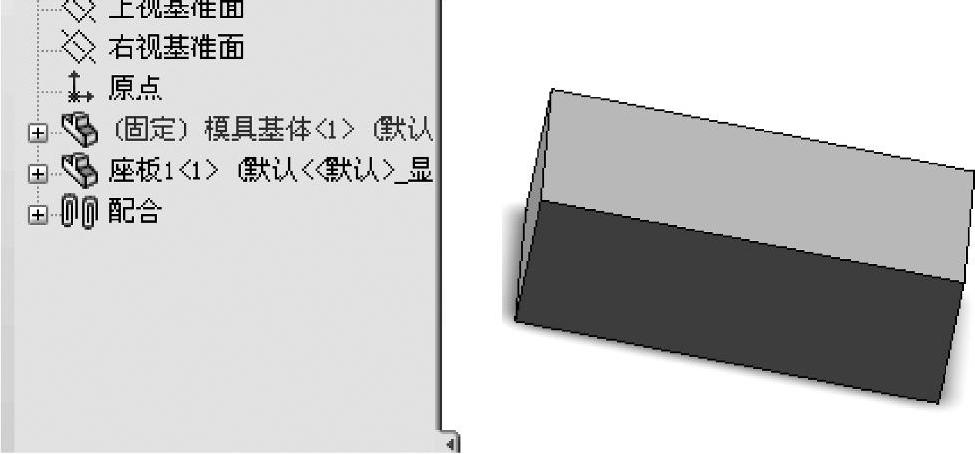

图4-25 模具特征树基体颜色变蓝
（4）从装配体特征树中选中座板，单击主菜单“插入”，从弹出菜单中选择“模具”→“型腔”，如图4-26所示。接着弹出如图4-27所示的型腔特征属性管理器，在收缩率填入0.05%后单击确定按钮
。
（5）再次选中模具基体，单击主菜单“文件”→“派生零部件”，在模具基体侧面利用画直线命令
，在面上画出分模线，直线的端点为棱线的中点，如图4-28所示。单击菜单“插入”→“切除-拉伸”，方向选择完全贯穿，然后单击确定按钮
，得到如图4-29所示的模型，保存为“下模”。(www.chuimin.cn)
（6）在上一步“切除-拉伸”时，方向选择完全贯穿，同时勾选反侧切除，得到如图4-30所示的模型，单击文件保存，文件名为“上模”，至此座板的上下模全部生成。

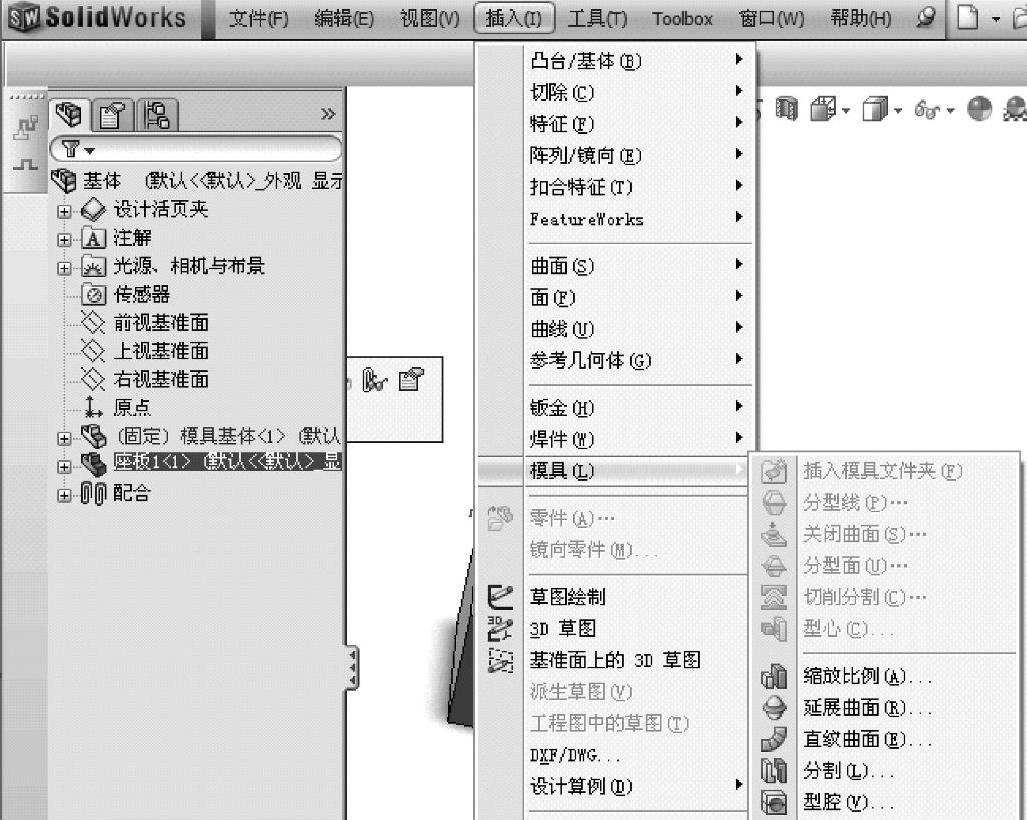

图4-26 模型型腔的菜单调用图
图4-27 型腔的特征属性管理器设置图
图4-28 分模线绘制图

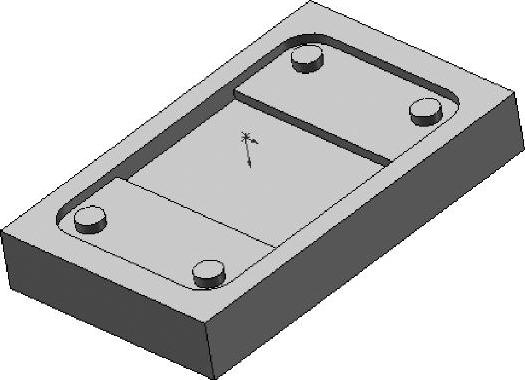

图4-29 下模图
图4-30 上模图
