渐消失面，是一端与基本体分离而另一端与基本体相连的造型。主要特色是在同一曲面上产生具有“高度差”的区域，以产生错落有致的美观效果。常常运用于局部装饰性的造型中，如电子产品、电话、手机。同样分“凸出”和“凹入”两大类。

渐消失面的曲面造型如下：

（1）单击标准工具栏上的“新建”图标按钮→“零件”→“确定”。

（2）单击→→进入草图绘制，用绘制“矩形”工具和“智能尺寸”工具绘制出如图3-96所示的草图，单击退出草图绘制。

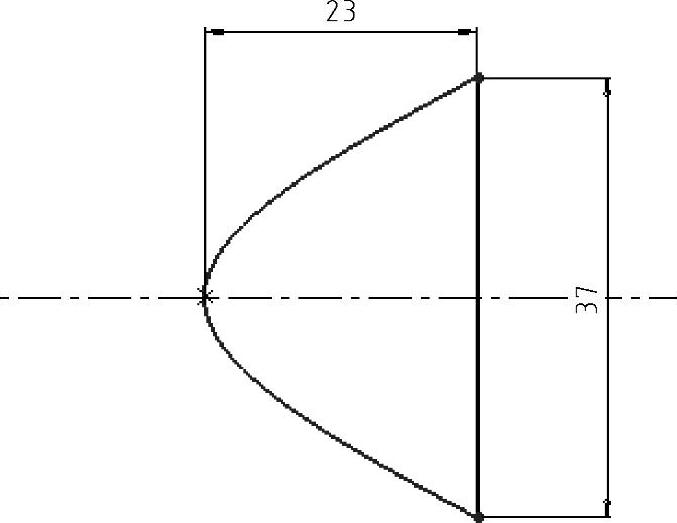

（3）绘制“草图2”。从特征管理器中选择→→，进入草图绘制界面。用“中心线”工具、“样条曲线”工具、“直线”工具和“智能尺寸”工具绘制出如图3-97所示的草图，单击退出草图绘制。

图3-96 绘制草图1

图3-97 绘制草图2

（4）建立“平面区域”。在菜单工具栏单击“插入”→“曲面”→“剪裁曲面”图标，系统弹出“平面区域1”属性管理器，在“边界实体”输入框中输入“草图1”，其他采用默认设置，如图3-98所示，单击“确定”图标按钮完成曲面区域创建。

图3-98 平面区域属性管理器

（5）建立“剪裁曲面1”。在菜单工具栏单击“插入”→“曲面”→“剪裁曲面”图标，系统弹出“剪裁曲面”属性管理器，选择“剪裁类型”为“标准”，在“剪裁工具”输入框中输入“草图2”作为剪裁工具，选择“保留选择”选项，在绘图区中选择要保留的曲面，保留曲面呈红色显示，并显示“要保留的部分”输入中，如图3-99所示，单击“确定”图标按钮完成曲面剪裁操作。

图3-99 剪裁曲面1属性管理器

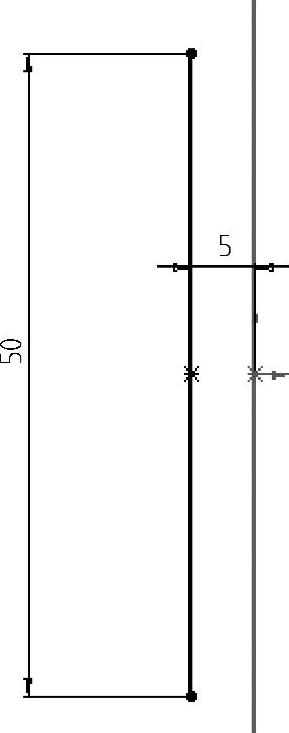

（6）绘制“草图3”。从特征管理器中选择→→，进入草图绘制界面，用“中心线”工具、“直线”工具和“智能尺寸”工具绘制出如图3-100所示的草图，单击退出草图绘制。

（7）绘制“草图4”。从特征管理器中选择→→，进入草图绘制界面。用“中心线”工具、“样条曲线”工具、“直线”工具和“智能尺寸”工具绘制出如图3-101所示的草图，单击退出草图绘制。

图3-100 绘制草图3

(www.chuimin.cn)

图3-101 绘制草图4

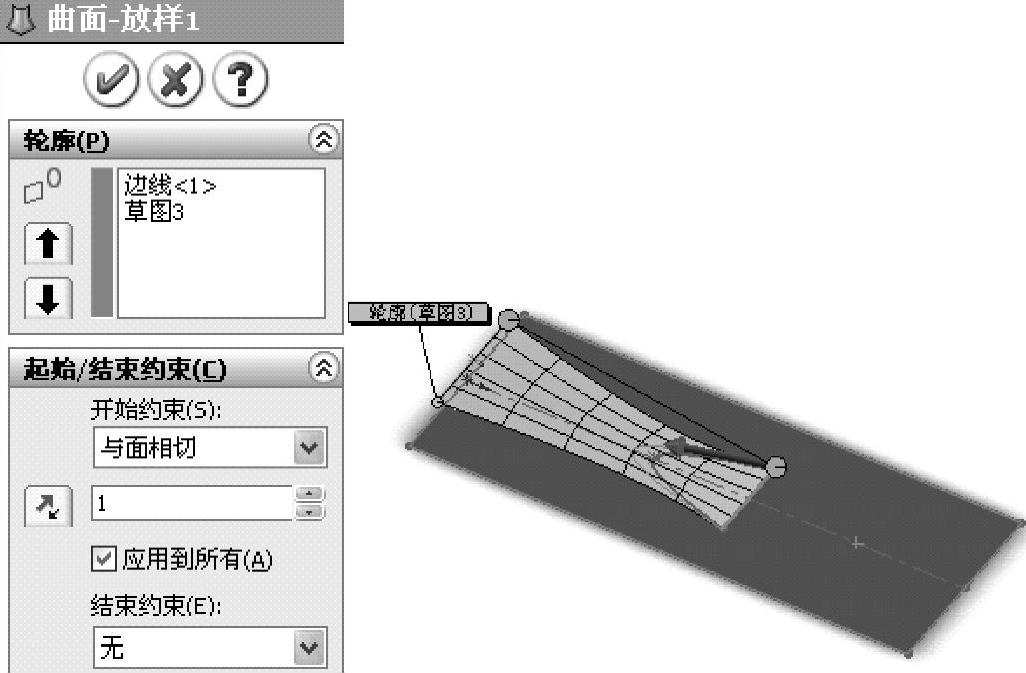

（8）建立“曲面放样1”。在菜单栏中单击“插入”→“曲面”→“放样曲面”图标，系统弹出“曲面-放样1”属性管理器，在“轮廓”输入框中输入曲面剪裁的一条边线和草图3作为放样轮廓，在“起始/结束约束”栏的“开始约束”选项框中选择“与面相切”，在“开始处相切长度”输入框中输入1，在“结束约束”选项框中选择“无”，其他采用默认设置，如图3-102所示，单击“确定”图标按钮完成曲面放样操作。

图3-102 曲面-放样1属性管理器

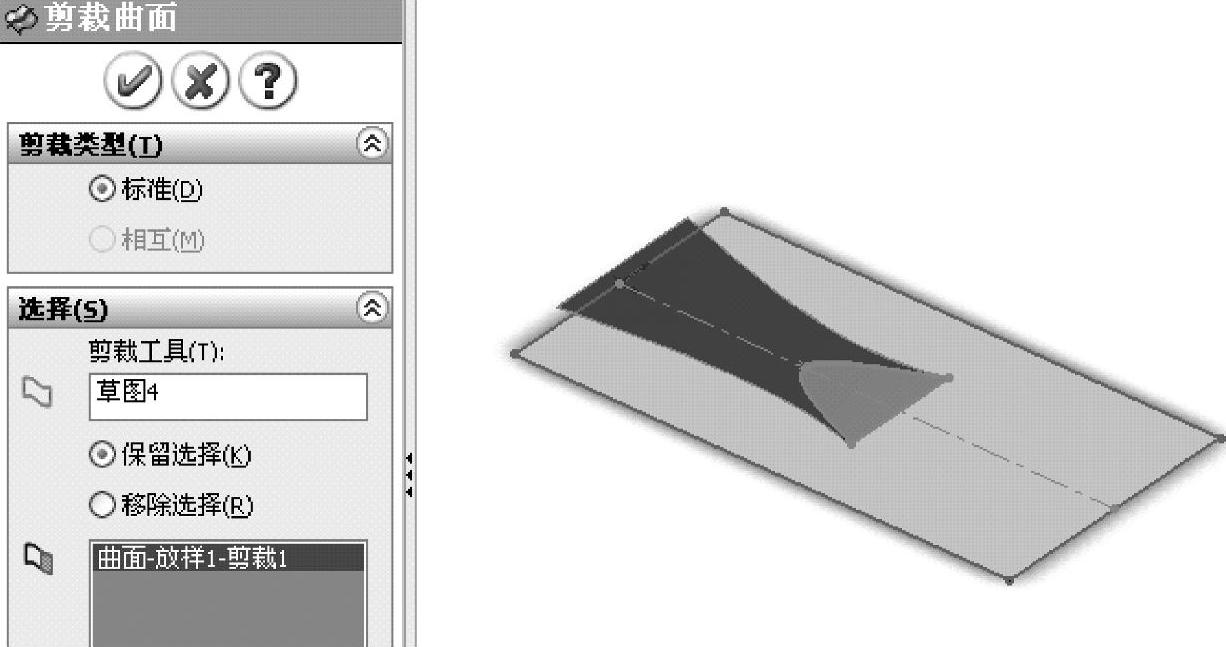

（9）建立“剪裁曲面2”。在菜单工具栏单击“插入”→“曲面”→“剪裁曲面”图标，系统弹出“剪裁曲面”属性管理器，选择“剪裁类型”为“标准”，在“剪裁工具”输入框中输入“草图4”作为剪裁工具，选择“保留选择”选项，在绘图区中选择要保留的曲面，保留曲面呈红色显示，并显示“要保留的部分”输入中，如图3-103所示，单击“确定”图标按钮完成曲面剪裁操作。

图3-103 剪裁曲面2属性管理器

（10）建立“曲面-缝合1”。在菜单栏中单击“插入”→“曲面”→“曲面缝合”图标，系统弹出“曲面-缝合1”属性管理器，在“要缝合的曲面和面”输入框中输入“曲面-剪裁1”和“曲面-剪裁2”作为曲面缝合对象，其他采用默认设置，如图3-104所示，单击“确定”图标按钮完成曲面缝合操作。

图3-104 曲面-缝合1属性管理器

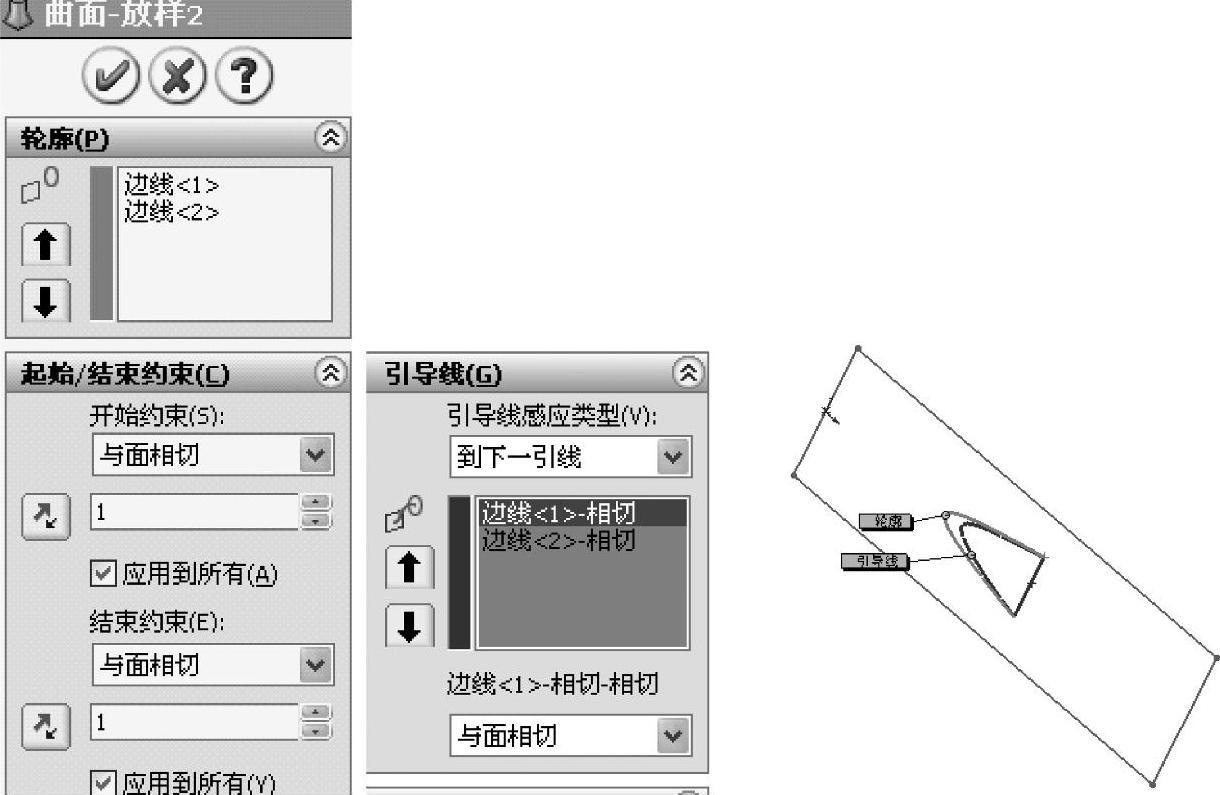

（11）建立“曲面-放样2”。在菜单栏中单击“插入”→“曲面”→“放样曲面”图标，系统弹出“曲面-放样2”属性管理器，在“轮廓”输入框中输入曲面剪裁1和曲面剪裁2的两条边线，在“起始/结束约束”栏的“开始约束”选项框中选择“与面相切”，在“开始处相切长度”输入框中输入1，在“结束约束”选项框中选择“与面相切”，在“结束处相切长度”输入框中输入1，在“引导线”输入框中输入曲面剪裁1与曲面剪裁2剪裁留下的两条间隙边，并选择这两条引导线类型与边相切。其他采用默认设置，如图3-105所示，单击“确定”图标按钮完成曲面放样操作。
