电风扇叶片设计实践案例

2023-11-21 理论教育版权反馈

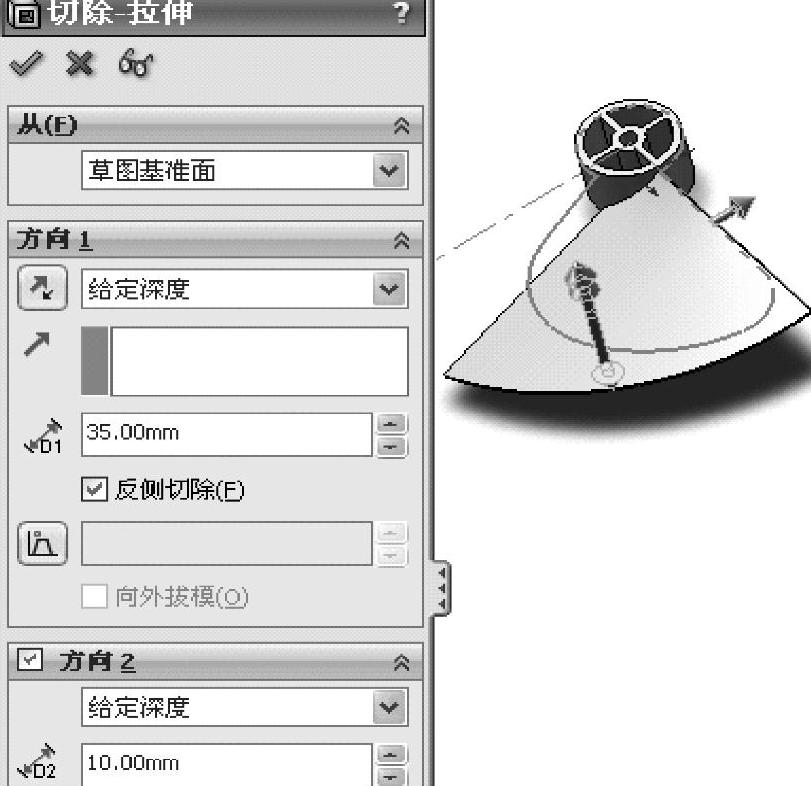

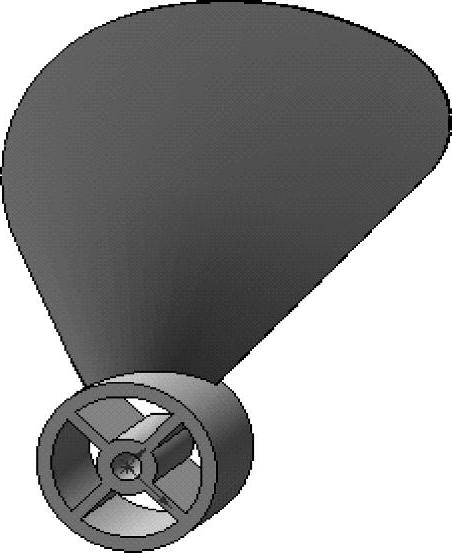

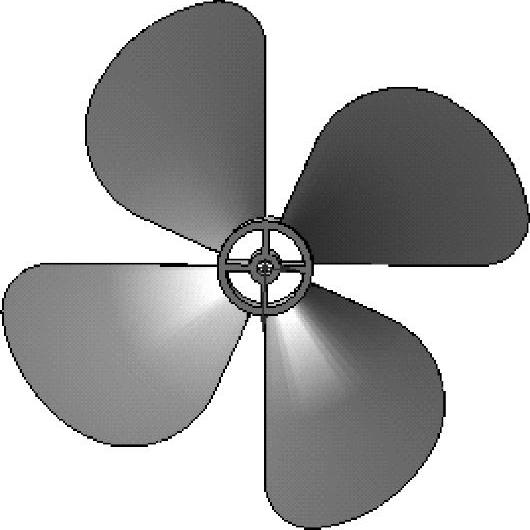

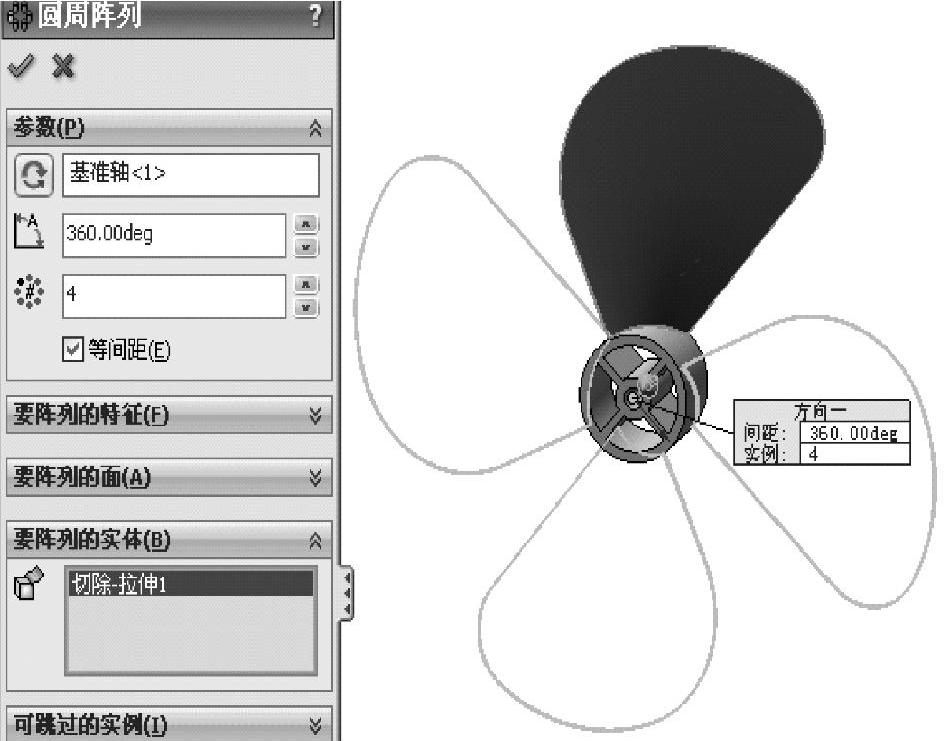

【摘要】：根据风扇的轮毂和风扇的叶片尺寸可以知道，第一步先作轮毂，第二步作叶片所在螺旋面，第三步切除单个叶片的真实形状，最后得到全部叶片，如图3-82所示。图3-82 叶片工程图注：叶片螺旋面高度为30mm，圈数为0.2圈。单击特征命令切除拉伸，在弹出的切除-拉伸属性管理器中选择方向1的拉伸深度为35mm，方向2为10mm，同时选中反侧切除，如图3-92所示，单击“确定”图标按钮，得到如图3-93所示的单个完整叶片。图3-94 叶片阵列示意图图3-95 完整的叶片

根据风扇的轮毂和风扇的叶片尺寸可以知道，第一步先作轮毂，第二步作叶片所在螺旋面，第三步切除单个叶片的真实形状，最后得到全部叶片，如图3-82所示。

（1）单击标准工具栏上的“新建”图标按钮→“零件”→“确定”。

（2）单击→→→，绘制草图圆，画圆心在坐标原点、半径为5mm、半径为10mm、半径为25mm、半径为30mm的四个同心圆，然后利用智能尺寸命令分别进行标注后得到如图3-83所示的草图。

（3）利用绘制中心线命令绘制半径为10mm和25mm圆的垂直径向线段，线段的端点为二圆的相应的四分点，利用等距实体选择双向，偏移距离为2mm，再用裁剪实体和延伸实体得到一个完整的轮辐，最后利用圆周阵列和裁剪实体得到如图3-84所示的草图，单击退出草图绘制。

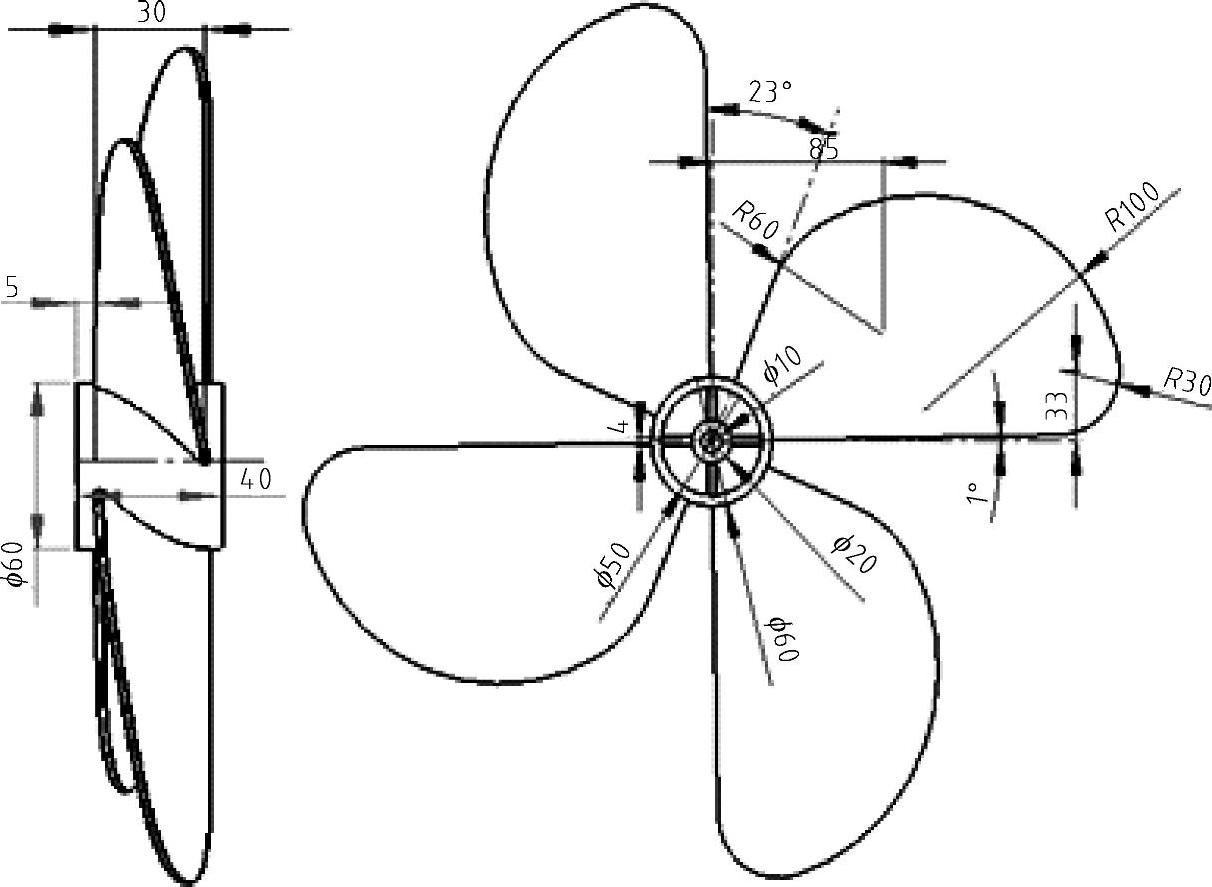

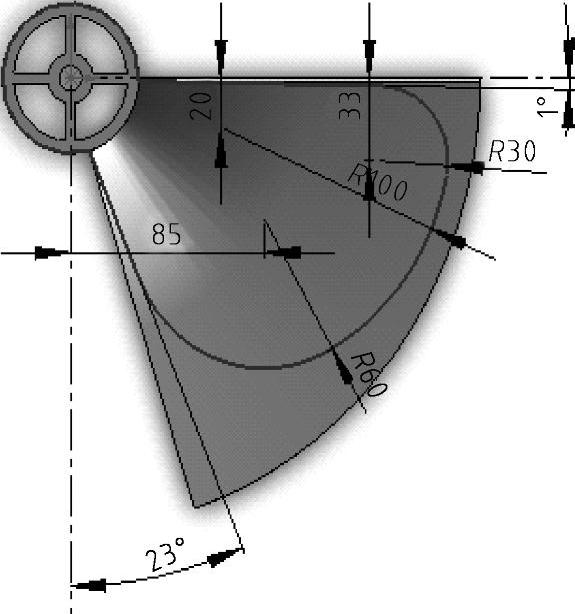

图3-82 叶片工程图

注：叶片螺旋面高度为30mm，圈数为0.2圈。

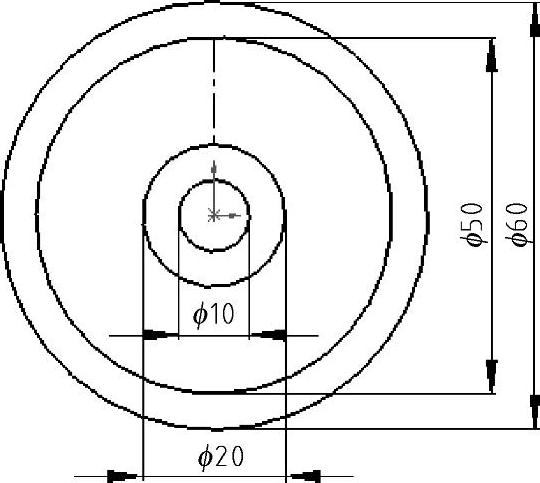

图3-83 同心圆草图

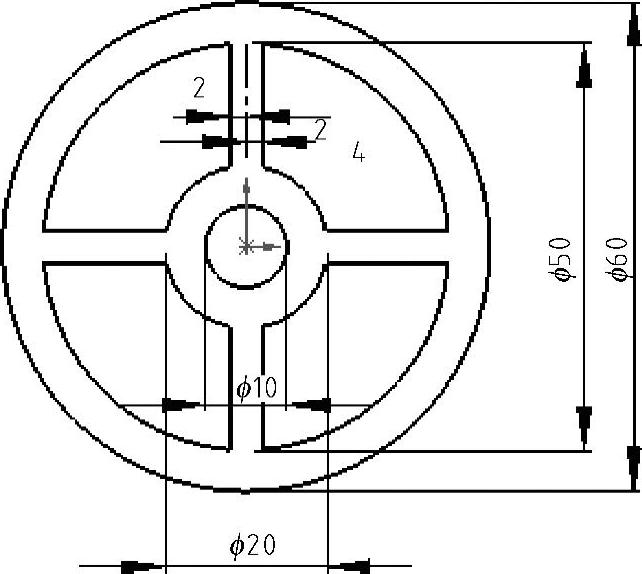

图3-84 添加轮辐后的轮毂草图

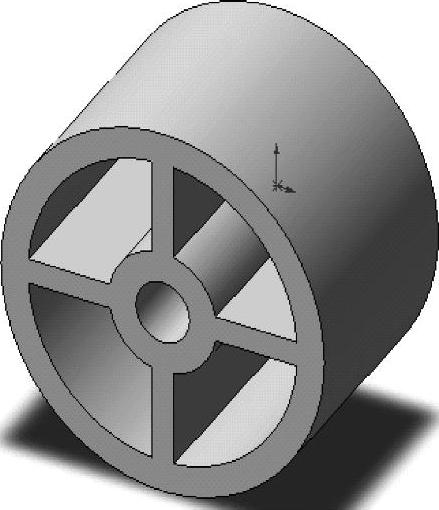

（4）单击特征凸台-拉伸命令，在特征属性对话框中的深度填入40mm，单击“确定”图标按钮，得到轮毂部分如图3-85所示。

（5）选择轮毂的一个端面作为新草图平面后，单击，单击浮动菜单“插入”→从弹出菜单中选择“基准面”→从“基准面属性管理器”中选择平行偏移距离填入5mm，如果方向不对可以单击反转，这样就建立了正确的基准面1，如图3-86所示。

图3-85 轮毂实体图

图3-86 基准面1

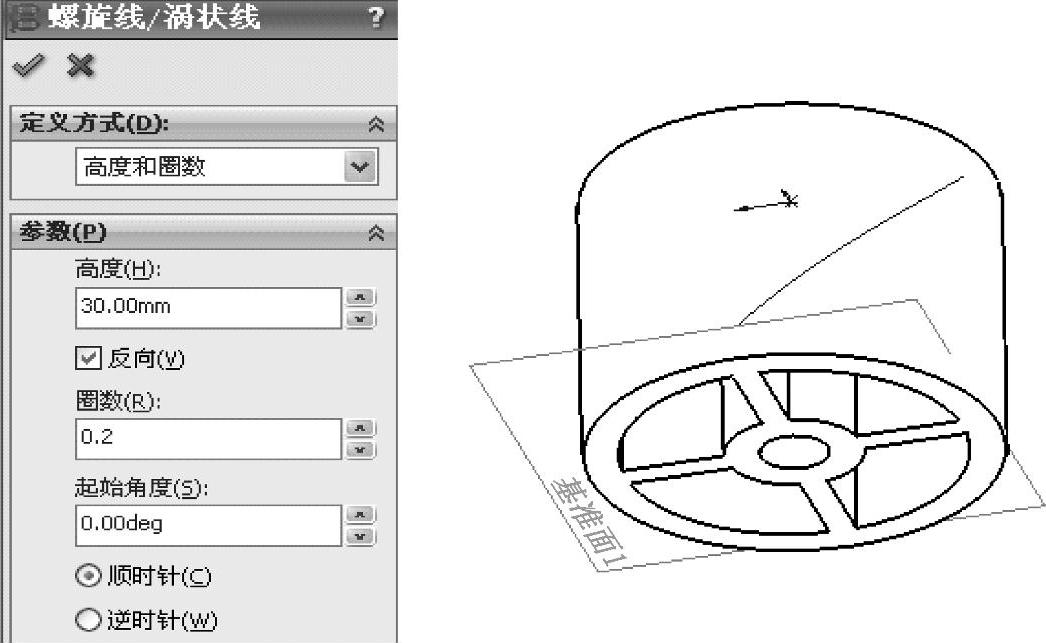

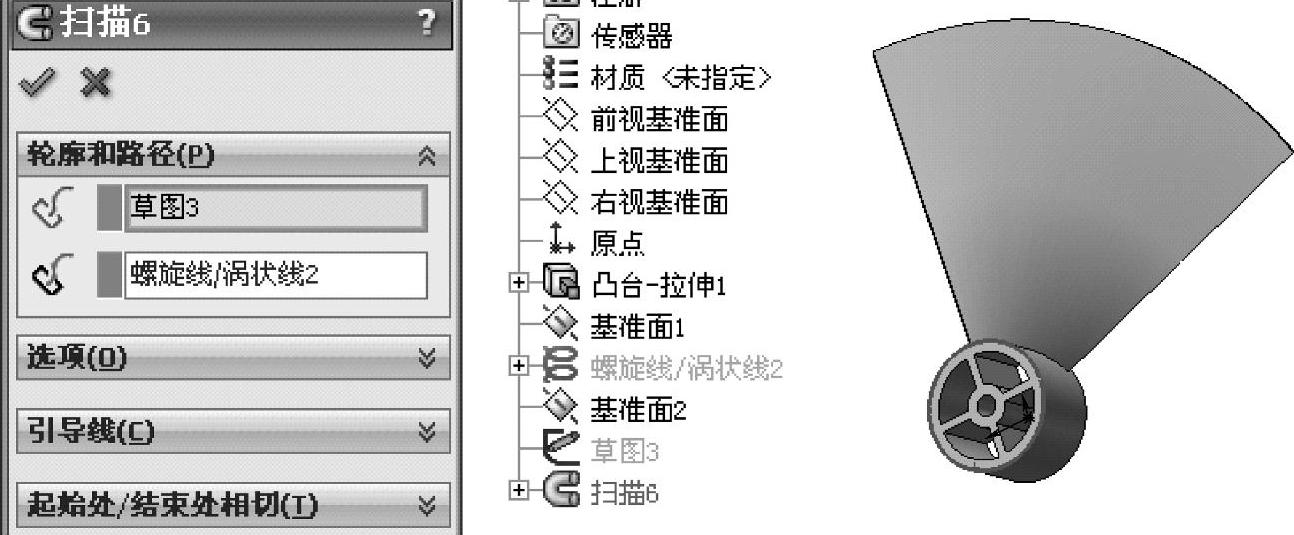

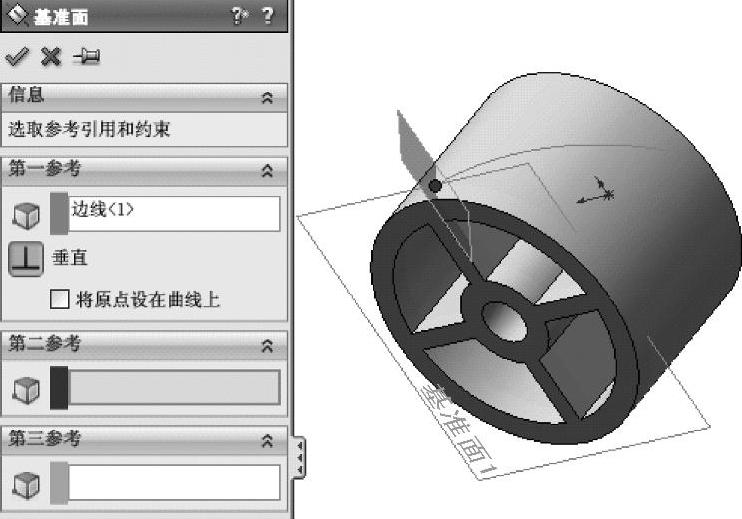

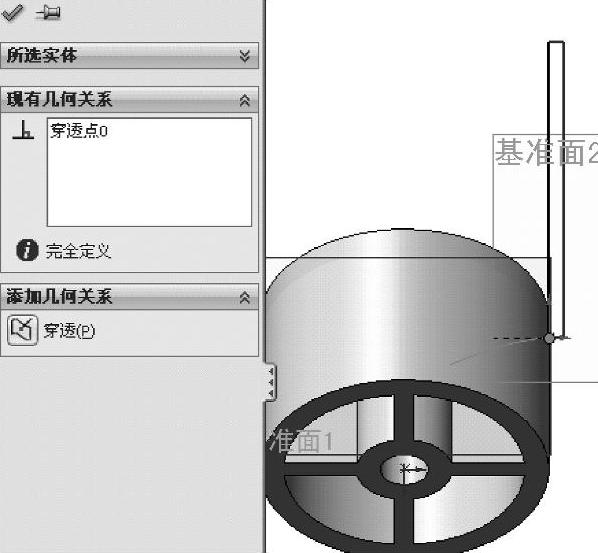

（6）在基准面1绘制草图，单击→→选中ϕ60mm的圆柱单击转化实体引用命令→单击浮动菜单“插入”→弹出菜单中选择“曲线”→弹出菜单中选择“螺旋线/涡状线”→在弹出的“螺旋线/涡状线”属性管理器中选择高度和圈数，高度填入30mm，圈数填入0.2圈，起始角度为0°，如果方向不对可以单击反向，单击“确定”图标按钮，得到螺旋线如图3-87所示。
