以圆柱弹簧为例用表格驱动的方法生成多个配置。
要求:设计一个弹丝直径为ϕ10mm、弹簧中径为ϕ100mm、螺距为30mm、圈数是7、螺旋角起始角为0°的弹簧,利用配置生成弹丝直径为ϕ20mm、中径为ϕ100mm、螺距为50mm、圈数是6、螺旋角起始角为90°的弹簧;弹丝直径为ϕ5mm、中径为ϕ100mm、螺距为20mm、圈数是8、螺旋角起始角为180°的弹簧。
(1)单击“新建”按钮,新建一个零件文件。
(2)选取前视基准面,单击“草图绘制”按钮,进入草图绘制。绘制如图2-112所示的草图,单击,标注直径为100mm,单击“重新建模”按钮,结束草图绘制。
(3)选择刚画出的圆,单击“插入”→“曲线”→“弹簧涡状线”,在特性管理器中按照要求输入已知的参数,即螺距30mm,圈数7。
(4)选中螺旋线的一个端点,单击“插入”→“参考几何体”→“基准面”,选择垂直于曲线建立基准面,在该基准面画直径为10mm的圆,并利用标注命令标注,如图2-113所示。
(5)利用特征扫描命令选择直径为10mm的圆为扫描轮廓,螺旋线为扫描路径,单击“确定”得到如图2-114所示的弹簧。
(6)单击“插入”→“系列零件设计表”→弹出系列零件设计表的特征属性管理器,选择自动生成单击“确定”按钮,同时弹出尺寸对话框,此时按住“Ctrl”键单击逐一选中尺寸对话框中的所有项目,并且单击“确定”按钮,如图2-115所示。
(7)从弹出的电子表格中依照各项参数的意义,和要生成配置弹簧的参数填表,如图2-116所示。
(8)单击配置符号,会出现零件1、零件2、零件3和默认,此时鼠标选中零件2,单击鼠标右键,如图2-117所示,单击显示配置得到尺寸为零件2的弹簧,如图2-118所示,同理可以得到尺寸为零件3的弹簧,如图2-119所示。

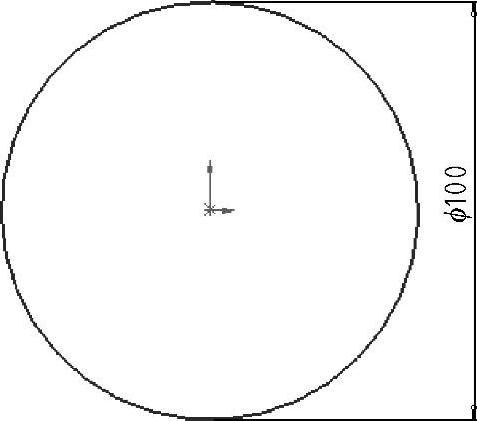

图2-112 弹簧中径草图

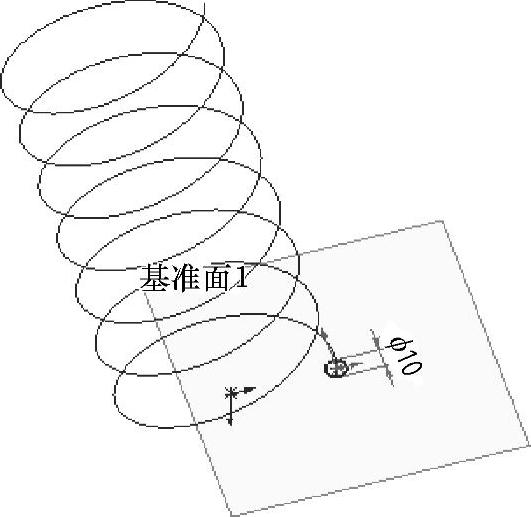

图2-113 弹簧轮廓和路径草图(www.chuimin.cn)

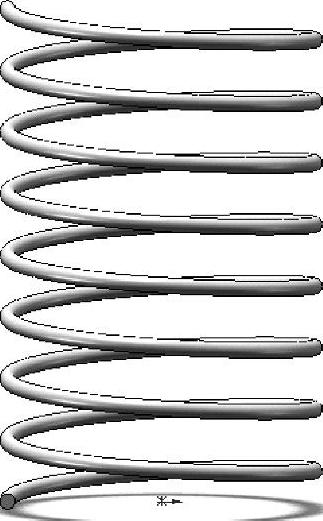

图2-114 扫描生成弹簧图

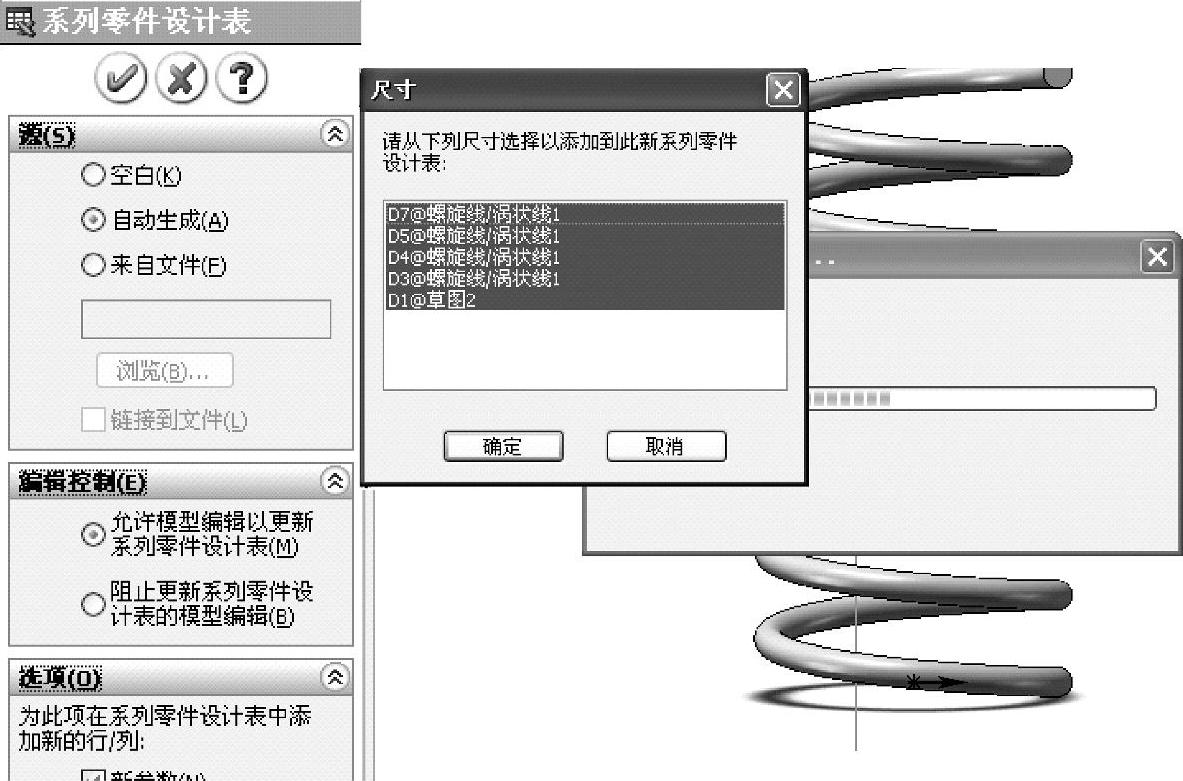

图2-115 生成系列零件设计表过程图

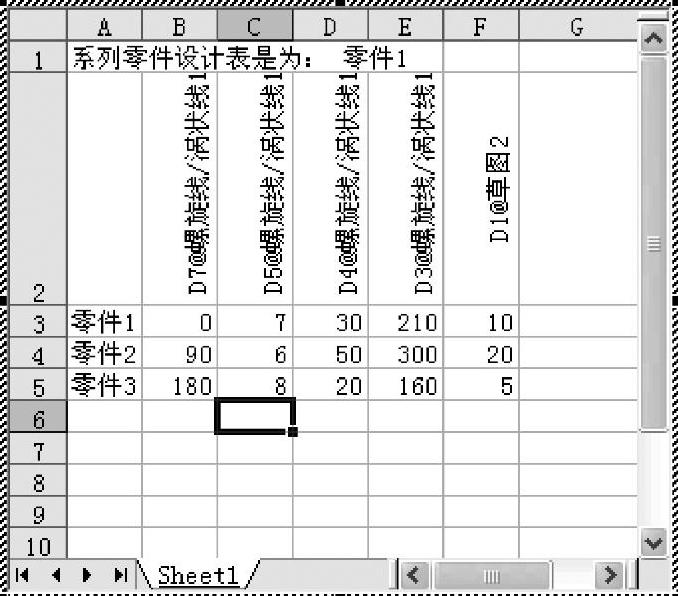

图2-116 生成系列零件设计图
图2-117 显示配置过程图
图2-118 尺寸为零件2的弹簧
图2-119 尺寸为零件3的弹簧
