(1)生成中心立柱。
1)单击标准工具栏上的“新建”图标按钮→“零件”→“确定”。
2)单击→
→
→
,绘制草图圆,圆心在坐标原点,半径为35mm,然后单击
退出草图绘制。
3)单击“特征”工具栏上的“拉伸凸台/基体”图标按钮,在“拉伸1”属性管理器和绘图区中进行设置和选择,如图2-106所示,单击图标
确定。

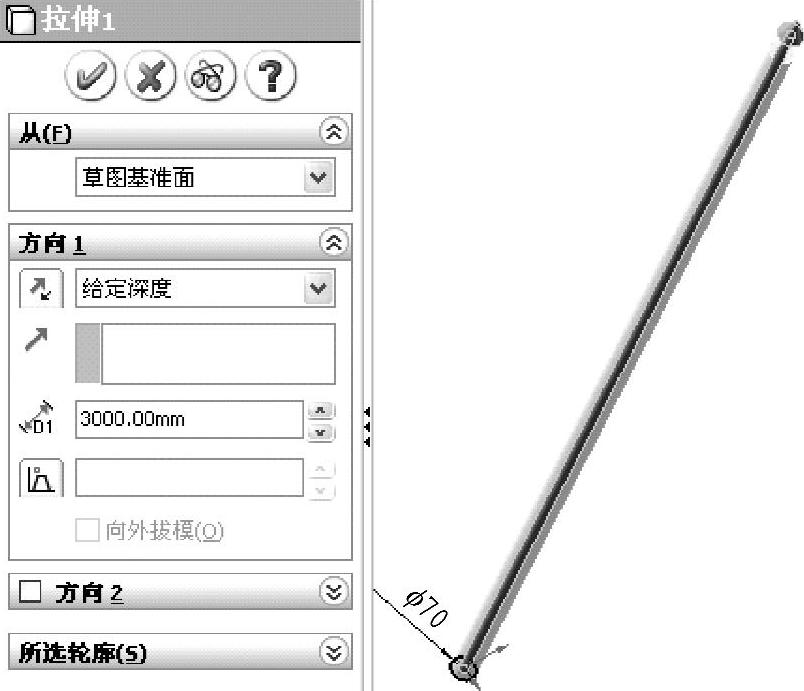

图2-106 生成中心立柱
(2)包覆特征。
1)单击→
→
→
,绘制出一个长方形,尺寸长为200mm,宽为110mm,其中的一个顶点在坐标原点,草图如图2-107所示。
2)对草图2画出的长方形进行“线性草图阵列和复制”,阵列角度和尺寸以及个数按照包覆特征的要求设置(注:整列的草图不互相重叠且范围又不可超出包覆的曲面范围)。本例输入的各项数值如图2-108所示。
3)从设计的特征树中选中草图2后,单击“特征”工具栏上的“包覆”图标按钮,在“包覆3”属性管理器和绘图区中进行设置和选择,如图2-109所示,单击图标
确定。
(3)楼梯加装护栏。
(www.chuimin.cn)
图2-107 长方形草图
图2-108 长方形线性阵列图

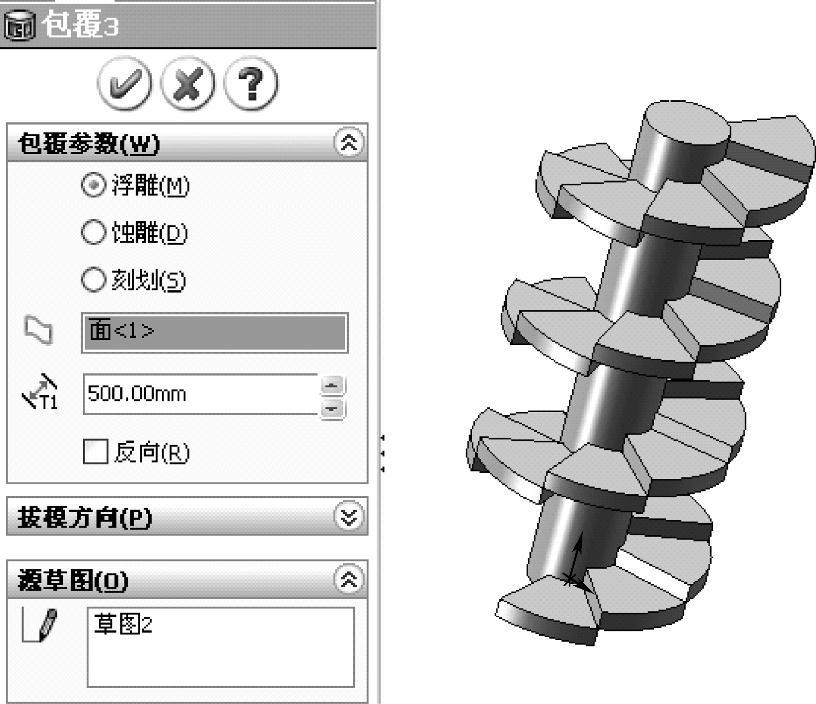

图2-109 包覆特征管理器和旋转楼梯
1)选中中心立柱的底面,把这一平面作为绘制草图的平面,单击→
→
绘制半径为735mm的圆,选中刚才画的圆,然后单击构造几何线
,再画圆心在半径为735mm的圆上、半径为15mm的圆,并且圆周阵列,如图2-110所示,然后单击
退出草图绘制。
2)选中草图3,单击“特征”工具栏上的“拉伸凸台/基体”图标按钮,拉伸长度填3000mm,单击图标
确定,得到完整旋转楼梯如图2-111所示。

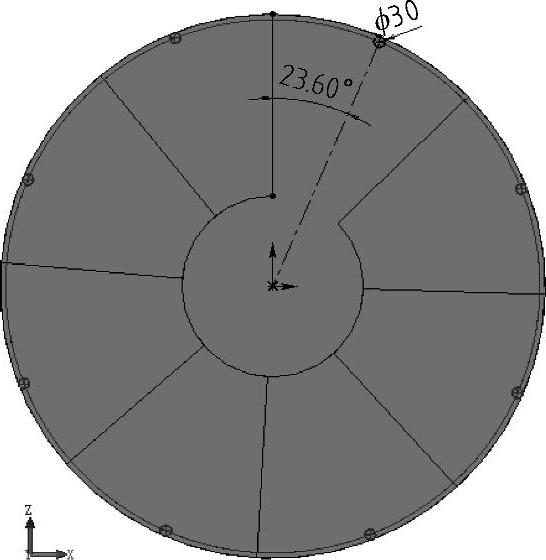

图2-110 护栏草图

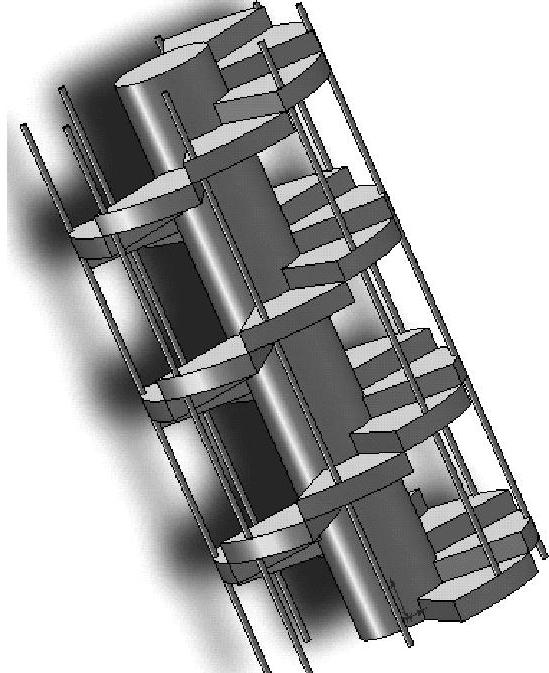

图2-111 完整旋转楼梯
