SolidWorks实践:阵列实例与草图驱动

【摘要】:2)利用绘制点的命令在正弦曲线上绘制起点为,以后各点横坐标差为5的一系列点共13个,单击确定,结束阵列草图2的绘制。3)选择上一步的正弦曲线的绘制平面作为新草图的绘制平面,单击→→,绘制圆,圆心在正弦曲线的起点,圆的半径为2mm,如图2-103所示,然后单击,深度为10mm,如图2-104所示。图2-101 方程式驱动的曲线属性管理器图2-102 正弦曲线图2-103 圆草图图2-104 拉伸圆柱草图驱动阵列。

(1)生成长方体。

1)单击标准工具栏上的“新建”图标按钮978-7-111-46352-8-Chapter02-325.jpg→“零件”→“确定”。

2)单击978-7-111-46352-8-Chapter02-326.jpg978-7-111-46352-8-Chapter02-327.jpg978-7-111-46352-8-Chapter02-328.jpg978-7-111-46352-8-Chapter02-329.jpg,绘制矩形,左下角顶点在坐标原点,宽为50mm,长为100mm,如图2-99所示,然后单击978-7-111-46352-8-Chapter02-330.jpg退出草图绘制。

3)单击“特征”工具栏上的“拉伸凸台/基体”图标按钮978-7-111-46352-8-Chapter02-331.jpg,在“拉伸1”属性管理器和绘图区中进行设置和选择,如图2-100所示,单击图标978-7-111-46352-8-Chapter02-332.jpg确定。


图2-98 涡状线驱动的阵列圆柱孔

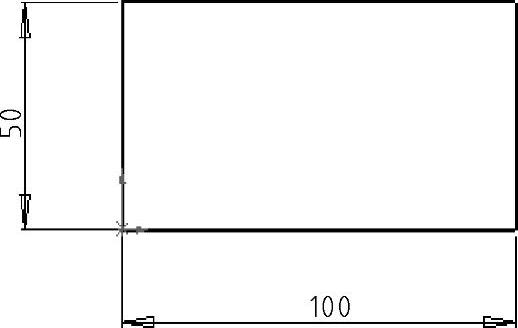

图2-99 草图1矩形


图2-100 长方体

(2)绘制草图阵列。

1)单击上一步得到的长方体的上表面后→978-7-111-46352-8-Chapter02-336.jpg978-7-111-46352-8-Chapter02-337.jpg978-7-111-46352-8-Chapter02-338.jpg,从弹出的菜单中选择方程式驱动的曲线这一项,随即弹出方程式驱动的曲线属性管理器,如图2-101所示,在方程式类型中选择显性,方程式中填入20*sin(0.1*x)+25,再在参数X1后填入0;X2后填入62.8,单击978-7-111-46352-8-Chapter02-339.jpg确定,生成如图2-102所示的正弦曲线。

2)利用绘制978-7-111-46352-8-Chapter02-340.jpg点的命令在正弦曲线上绘制起点为(0,25),以后各点横坐标差为5的一系列点共13个,单击978-7-111-46352-8-Chapter02-341.jpg确定,结束阵列草图2的绘制。

3)选择上一步的正弦曲线的绘制平面作为新草图的绘制平面,单击978-7-111-46352-8-Chapter02-342.jpg978-7-111-46352-8-Chapter02-343.jpg978-7-111-46352-8-Chapter02-344.jpg,绘制圆,圆心在正弦曲线的起点,圆的半径为2mm,如图2-103所示,然后单击978-7-111-46352-8-Chapter02-345.jpg,深度为10mm,如图2-104所示。(www.chuimin.cn)

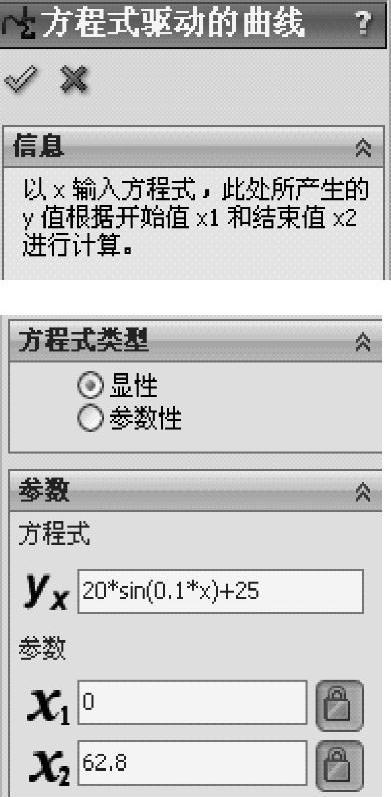

图2-101 方程式驱动的曲线属性管理器

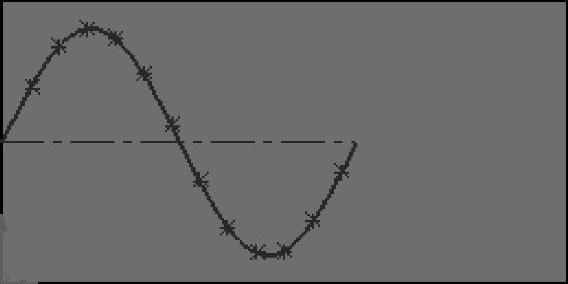

图2-102 正弦曲线


图2-103 圆草图

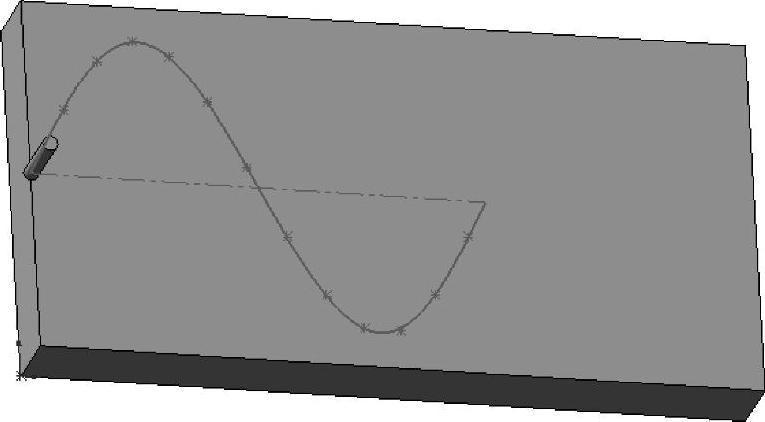

图2-104 拉伸圆柱

(3)草图驱动阵列。

从主菜单中单击插入→阵列/镜像→草图驱动的阵列后,弹出草图驱动的阵列属性管理器对话框,在参考草图填入草图2、阵列特征填凸台-拉伸2,单击图标978-7-111-46352-8-Chapter02-350.jpg确定,得到如图2-105所示的草图2驱动的阵列圆柱。

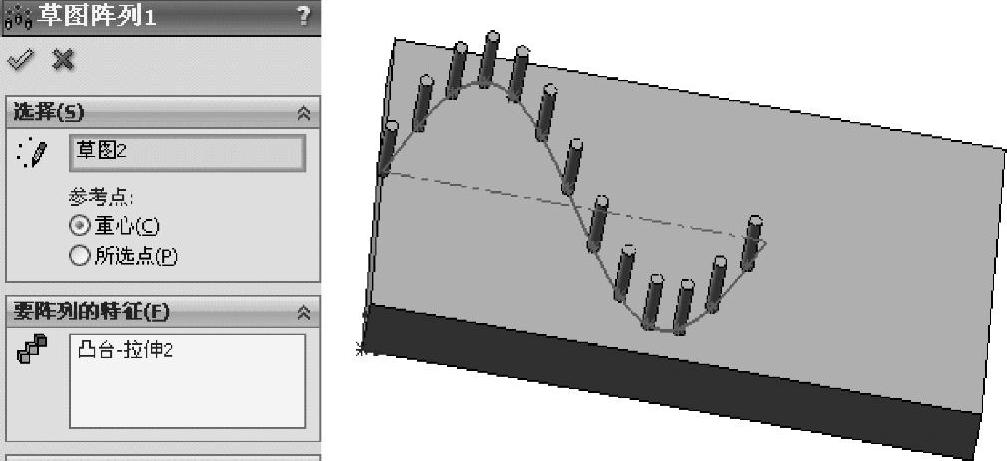

图2-105 草图驱动的阵列圆柱
