(1)生成六棱柱。
1)单击标准工具栏上的“新建”图标按钮→“零件”→“确定”。

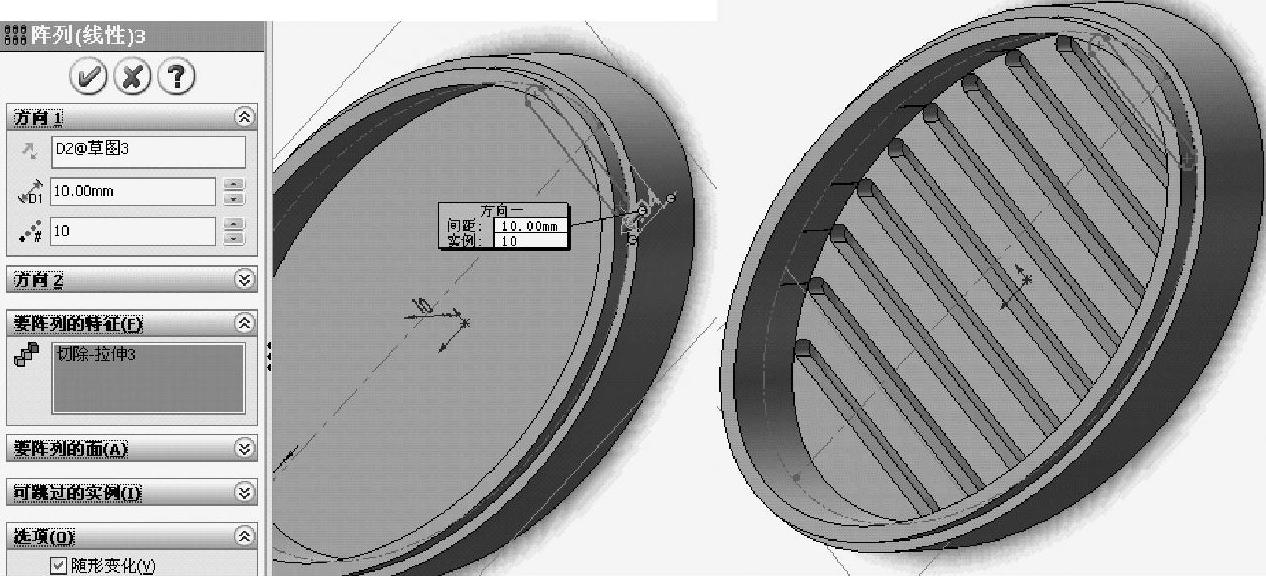

图2-90 随形阵列属性管理器和完成阵列后的效果图

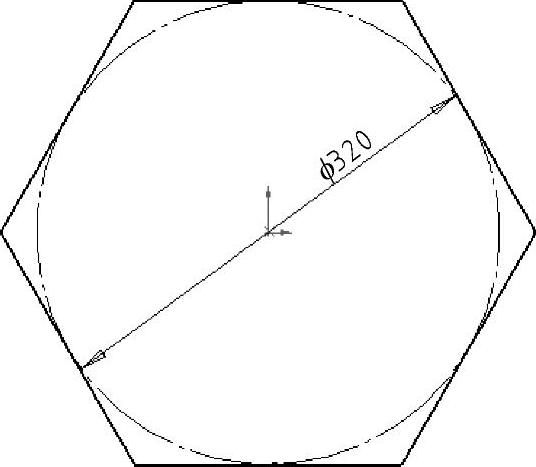

2)单击→→→,绘制草图正六边形的内切圆,圆心在坐标原点半径为160mm的圆,如图2-91所示,然后单击退出草图绘制。

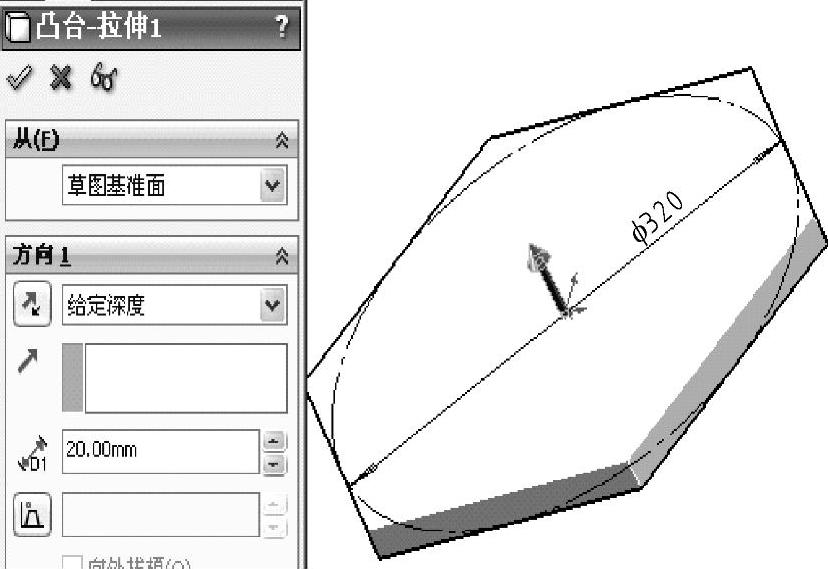

3)单击“特征”工具栏上的“拉伸凸台/基体”图标按钮,在“凸台-拉伸1”属性管理器和绘图区中进行设置和选择,如图2-92所示,单击图标确定。
图2-91 草图1正六边形
图2-92 六棱柱
(2)绘制草图曲线-涡状线。
1)单击上一步得到的六棱柱的上表面→→→,绘制圆心在坐标原点、半径为50mm的圆,从主菜单中单击插入→曲线→螺旋线/涡状线,如图2-93所示,对螺旋线/涡状线的属性管理器做如图2-94所示的设置,定义方式为涡状线,螺距为50mm、圈数为2、起始角度为0°、顺时针方向,可以得到涡状线,如图2-95所示。
2)选择上一步的涡状线的绘制平面作为新草图的绘制平面,单击→→,绘制圆,圆心在涡状线的起点,圆的半径为10mm,如图2-96所示。然后单击,深度为20mm,如图2-97所示。(www.chuimin.cn)

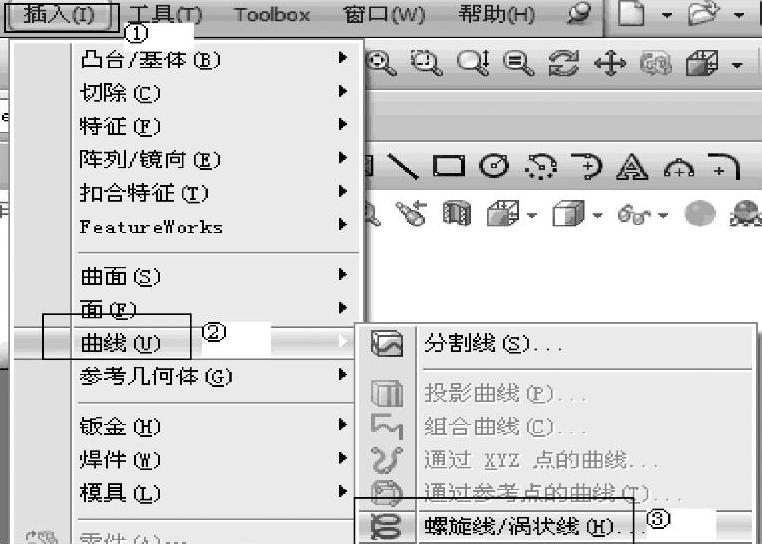

图2-93 涡状线菜单的调用

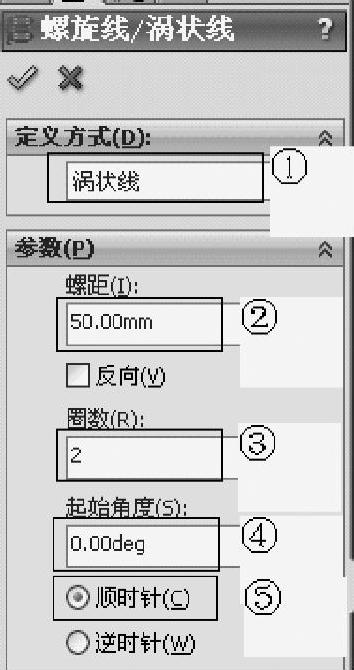

图2-94 涡状线属性管理器的设置

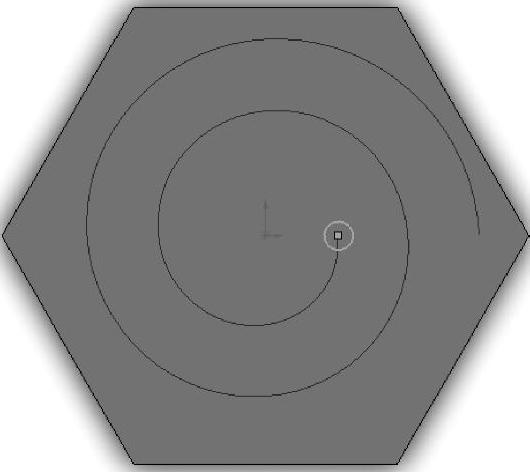

图2-95 涡状线
图2-96 圆草图
(3)曲线驱动阵列。
从主菜单中单击插入→阵列/镜像→曲线驱动的阵列后,弹出曲线驱动的阵列属性管理器对话框,在方向单击涡状线、阵列个数填入20,曲线方法默认软件自动选择,要阵列的特征选择切除-拉伸2,单击图标确定,得到如图2-98所示的涡状线驱动的阵列圆柱孔。
图2-97 切圆柱孔
