线性阵列、圆周阵列、曲线驱动的阵列中都有随形阵列,位置在相应的属性对话框最下方的“选项”中,随形阵列使SolidWorks软件的阵列变得更有趣、更强大,随形阵列是阵列特征根据预先设定的边线、草图的限制或尺寸变化的阵列,阵列结果使生成的阵列特征沿着一定规律而变化。每个参数的变化及添加的特征,使物体变得生动、有趣、更具有观赏价值,既可以提高工作质量,又可以感受其中的乐趣。如果综合其他的特征运用随形阵列,阵列会有更大的发展空间。
随行阵列有以下几个要点:
1)随形就是受边线、草图(即辅助线)或尺寸的限制。
2)随形阵列有时候需要尺寸的关联。
3)阵列的方向是选择尺寸,而不是边线或草图的线。
4)随行阵列可以附带一些特征进行阵列,其中有圆顶、圆角、倒角、拔模。
本例应用等距离随形阵列,制作香皂盒下盖。
(1)单击“新建”按钮,在“新建SolidWorks文件”对话框中双击“零件”图标。
(2)在特征管理器中选择“前视基准面”,单击草图绘制按钮,进入草图绘制,绘制中心在原点长半轴为60mm、短半轴为40mm的椭圆,然后利用拉伸长度为30mm的椭圆体,再利用特征命令抽壳,壁厚参数为5mm,得到如图2-87所示的初始图。
(3)在特征管理器中选择皂盒下盖所在上表面,单击正视,单击进入草图绘制→单击后在该平面得到椭圆→单击选中刚才得到的椭圆,在对话框中为2mm→单击结束草图的绘制,同时得到草图2。(www.chuimin.cn)
(4)选中草图2,单击切除-拉伸,得到如图2-88所示的初始图。

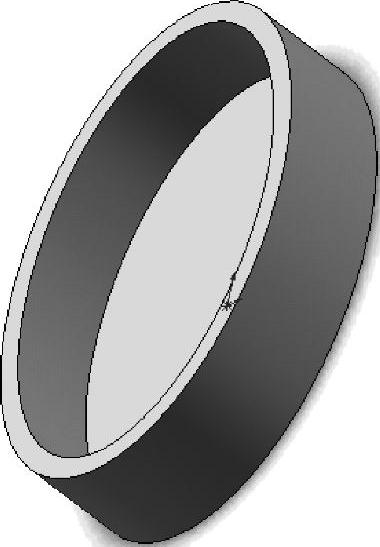

图2-87 香皂盒下盖出初始图
图2-88 带有止口香皂盒下盖出初始图
(5)单击图2-88所示的实体选中盖的上底面,单击菜单“插入”→参考几何体→基准面→选择平行基准面输入距离为10mm,在盖的上底面上建立基准面1,在基准面1上利用实体转化引用→构造几何线→得到中心线画的椭圆→利用直线、实体偏移、草图圆角及实体延伸和实体剪裁得到类似于A型平键的草图,注意两端R2的圆弧必须用“添加几何关系”图标按钮,使圆弧与椭圆弧相切,同时利用标注尺寸按钮标注R2和圆心到椭圆下顶点的距离7.04,如图2-89所示。

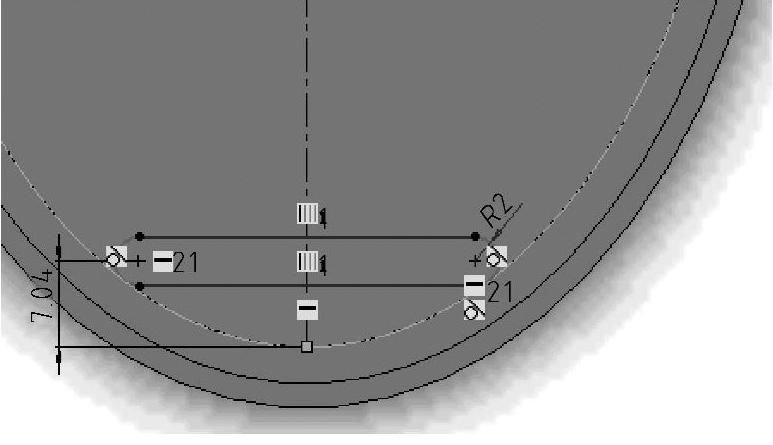

图2-89 草图
(6)由上一步得到的草图用拉伸切除得到一个漏水槽,在特征管理器中单击,然后单击鼠标右键,从弹出的快捷菜单中选择“显示特征尺寸”,让其显示出来,单击特征工具栏“线性阵列”图标按钮,在“阵列(线性)1”属性管理器和绘图区域中设置和选择参数。在“方向1”下执行如下操作:单击模型尺寸7.04mm,以指出阵列的第一个方向。所选尺寸名称出现在“方向1”的框中。在“要阵列的特征”下选择“切除-拉伸3”,在选项下选中“随形变化”,单击“确定”图标按钮,完成阵列的效果如图2-90所示。
