用放样切除生成如图2-76所示的实体。

（1）单击标准工具栏上的“新建”图标按钮→“零件”→“确定”。

图2-76 实体工程图

（2）单击→→→绘制矩形，其中的一个顶点在坐标原点，通过智能尺寸标注长和宽都为50mm，单击特征凸台-拉伸命令，在特征属性对话框中的深度后填入25mm，单击“确定”图标按钮，得到如图2-77所示的长方体。

（3）然后选择长方体的上表面为新草图平面后，单击，画如图2-78所示的草图。

图2-77 长方体

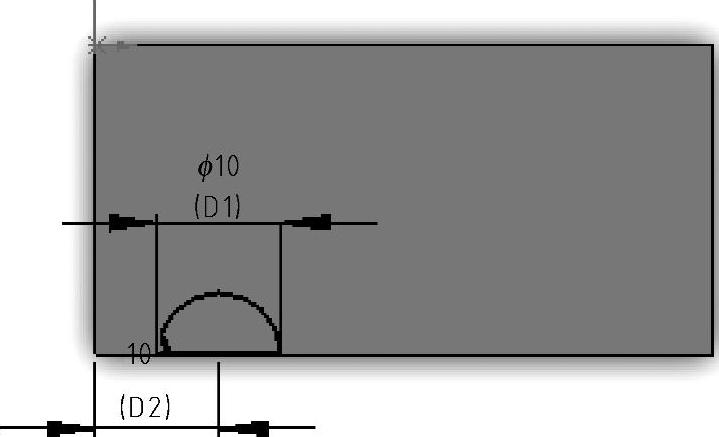

图2-78 草图1

（4）单击长方体的右侧面作为绘制草图的平面，绘制如图2-79所示的草图。

（5）单击浮动菜单“插入”→从弹出菜单中选择→“参考几何体”→“基准面”→从“基准面属性管理器”选择边线和点，建立长方体对角面，单击“确定”图标按钮，这样建立了基准面1，如图2-80和图2-81所示。

图2-79 草图2

图2-80 对角面的建立(www.chuimin.cn)

（6）单击长方体前面所在面作为绘制草图的基准面，用样条曲线分别连接以上完成的草图弧与直线的交点，结果得到草图5（见图2-82）与草图6（见图2-83）。

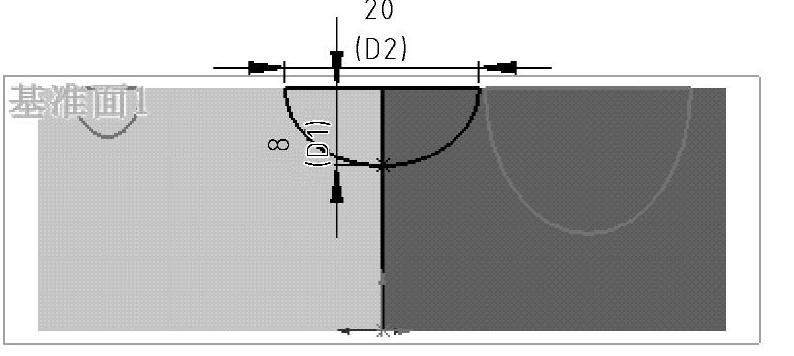

图2-81 对角面草图

图2-82 草图5

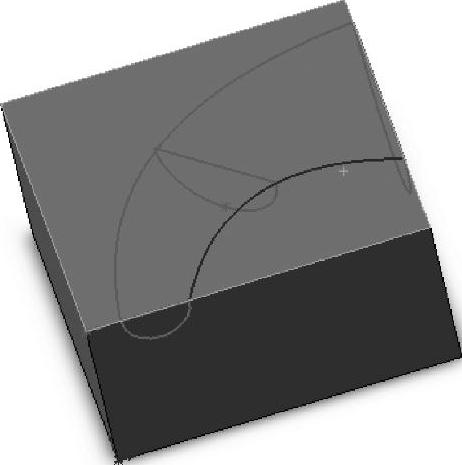

图2-83 草图6

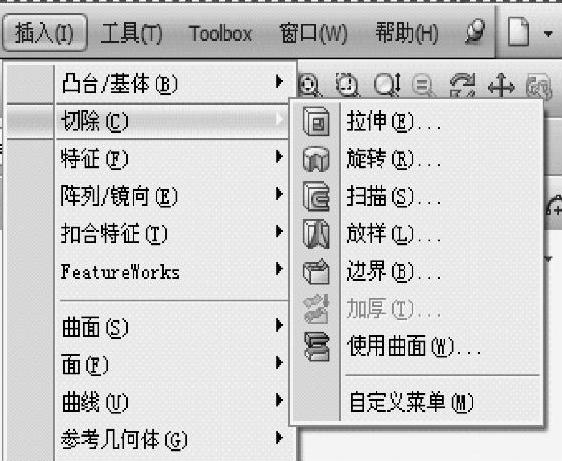

图2-84 放样切除菜单调用图

（7）单击浮动菜单“插入”→从弹出菜单中选择→“切除”→“放样”，如图2-84所示，此时弹出切除-放样属性管理器，在轮廓中选择草图2、草图3、草图4，在引导线中选择草图5、草图6，如图2-85所示，单击“确定”图标按钮，这样得到如图2-86所示的几何体。

图2-85 放样切除设置图

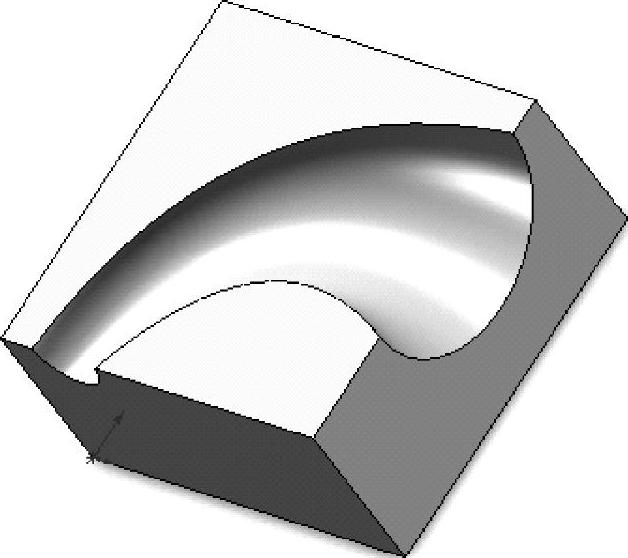

图2-86 放样切除几何体
