螺栓作为标准件，其尺寸由国家标准规定（具体标准号为GB/T 5782—2000），与造型有关的尺寸见表2-1。从表中可以查到M20的螺栓头部的正六边形的内切圆直径s=30mm、高度k=12.5mm。

（1）利用带拔模斜度的切除拉伸命令生成螺栓头。

1）单击“新建”按钮，在“新建SolidWorks文件”对话框中双击“零件”图标。

2）在特征管理器中选择“前视基准面”，单击草图绘制按钮，进入草图绘制，利用草图绘制工具“多边形”绘制圆心在原点、内切圆直径为30mm的正六边形，得到如图2-58所示的草图1。

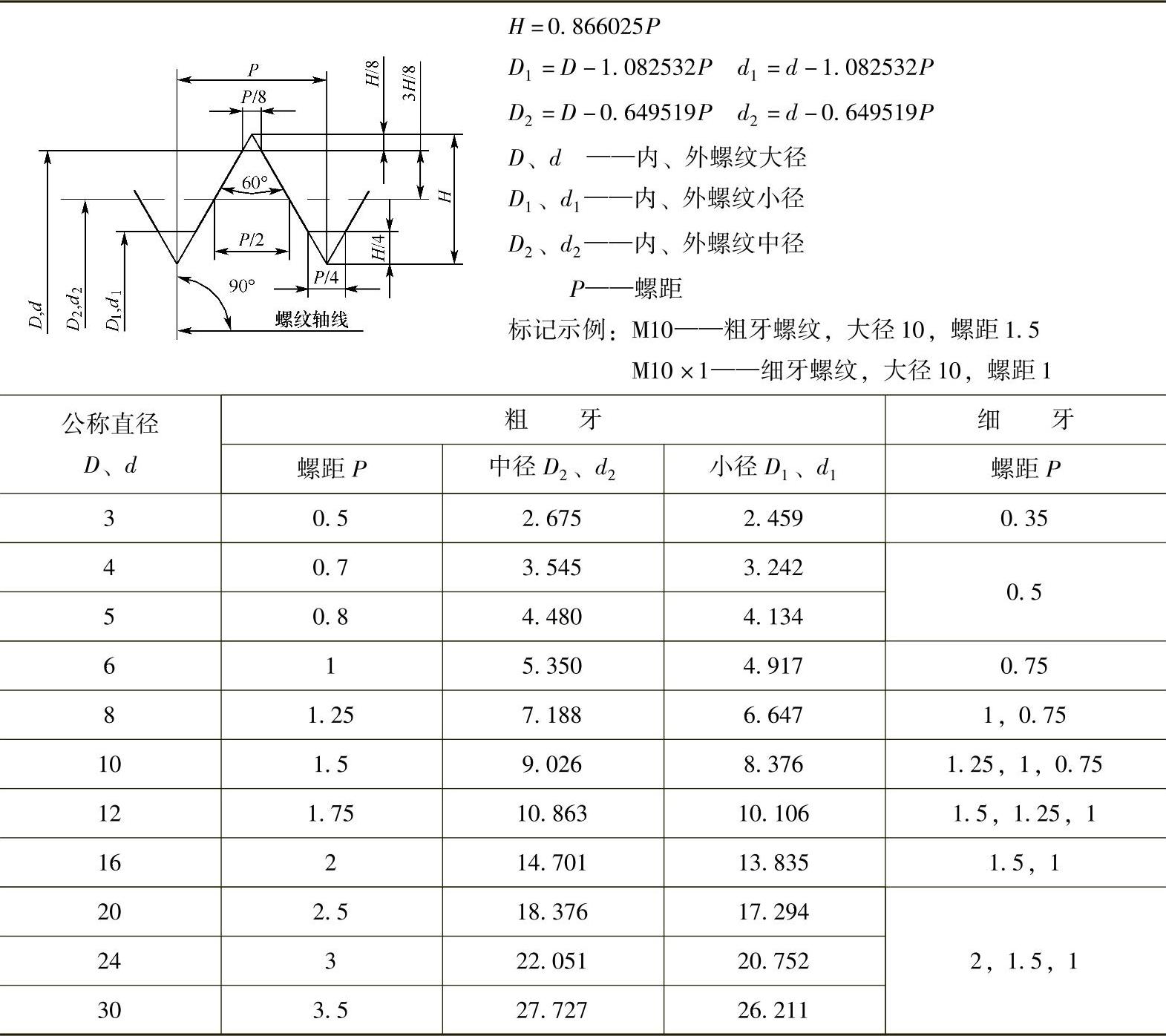

表2-1 普通螺纹的基本尺寸

注：细牙螺纹的尺寸可由表中公式计算得到。

3）单击选中草图1特征命令，拉伸长度为12.5mm，得到如图2-59所示的正六棱柱后，同时选中草图1所在平面，即六棱柱的一个底面作一个圆心在当前坐标原点、半径为15mm的圆，单击重建模型得到草图2。

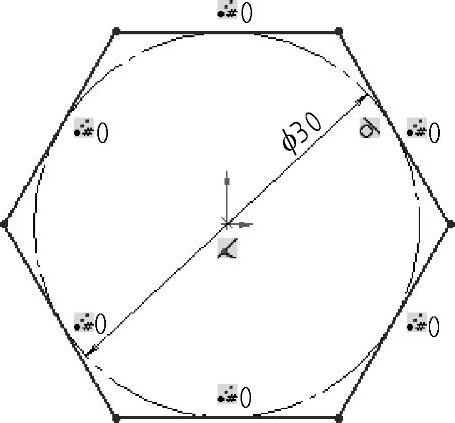

图2-58 草图1

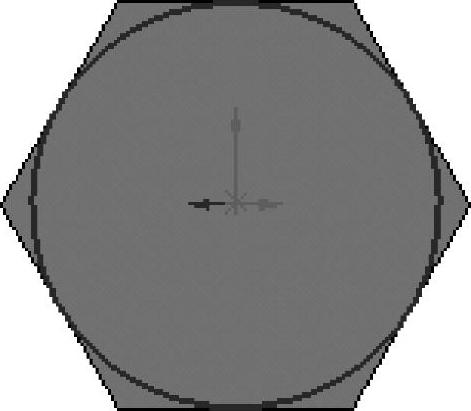

图2-59 草图2

4）在特征树中选中草图2后，单击弹出如图2-60所示的属性管理器，在拔模角度填入60°，同时选中反侧切除，单击确定，得到如图2-61所示的M20六角螺栓的六角头部。

图2-60 切除-拉伸属性管理器

图2-61 M20螺栓头部

（2）选择螺栓头部的非倒角面作为绘制草图的平面，单击→画圆命令绘制半径为10mm的圆→单击拉伸凸台基体得到光杆螺栓，如图2-62所示。(www.chuimin.cn)

（3）选中圆柱的端面轮廓圆，利用特征命令按钮，倒角尺寸为C2.5mm，然后绘制和螺纹的规格尺寸有关的扫描螺旋线，由标注可以查标准知道M20的螺纹螺距为2.5mm，单击圆柱朝外的端面，单击草图绘制按钮进入草图绘制，绘制圆心在原点、直径为小径17.294mm的圆，然后单击主菜单的“插入”→“曲线”→“螺旋线/涡状线”弹出螺旋线/涡状线的属性管理器，定义方式选择螺距和圈数，螺距为2.5mm、圈数为15圈、起始角度为0°，单击确定后得到螺旋线，如图2-63所示。

图2-62 光杆螺栓

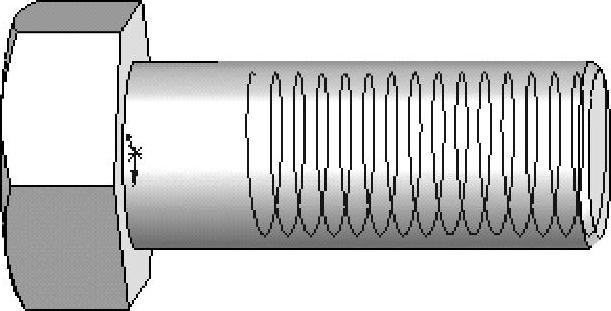

图2-63 扫描螺旋线

（4）单击主菜单“插入”→“参考几何体”→“基准面”，从弹出的属性管理器选择并单击螺旋线即可建立基准面1，选中基准面1单击正视于，绘制圆扫描切除的轮廓线等腰梯形具体尺寸如图2-64所示。梯形的尺寸计算原理由表2-1的公式中可以推演，本例M20的螺纹尺寸所得值见表2-2。

表2-2 螺纹有关尺寸简表

（5）单击切除扫描，弹出切除扫描属性管理器，在轮廓中选中草图5，在路径中选中螺旋线1即可，如图2-65所示。

（6）单击确定后，再切除退刀槽可以得到完整的M20螺栓，如图2-66所示。

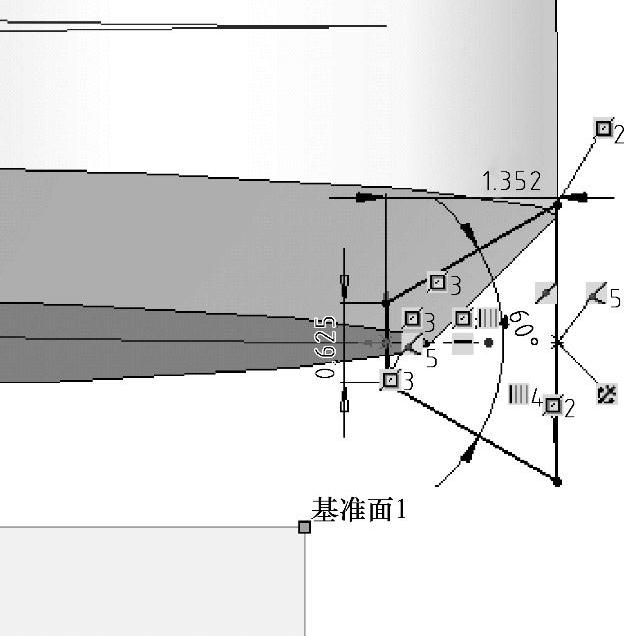

图2-64 切除扫描轮廓草图

图2-65 切除扫描预览

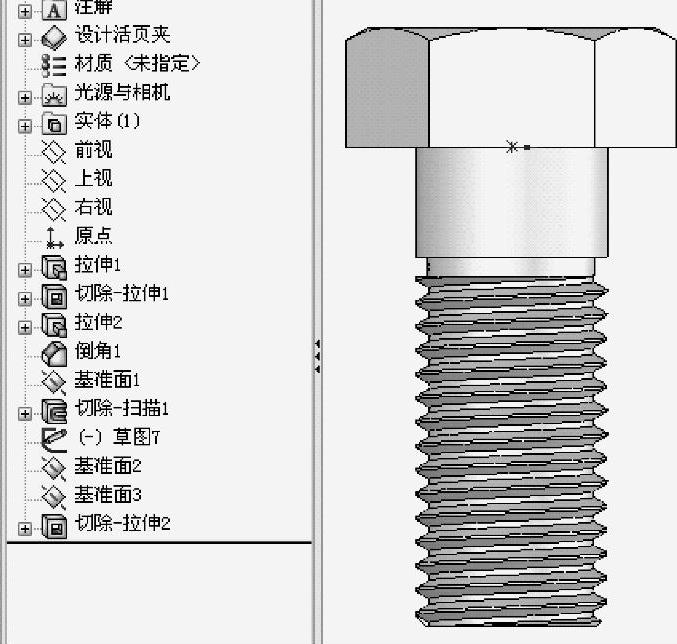

图2-66 完整的M20螺栓
