绘制如图2-52所示的圆柱弹簧。

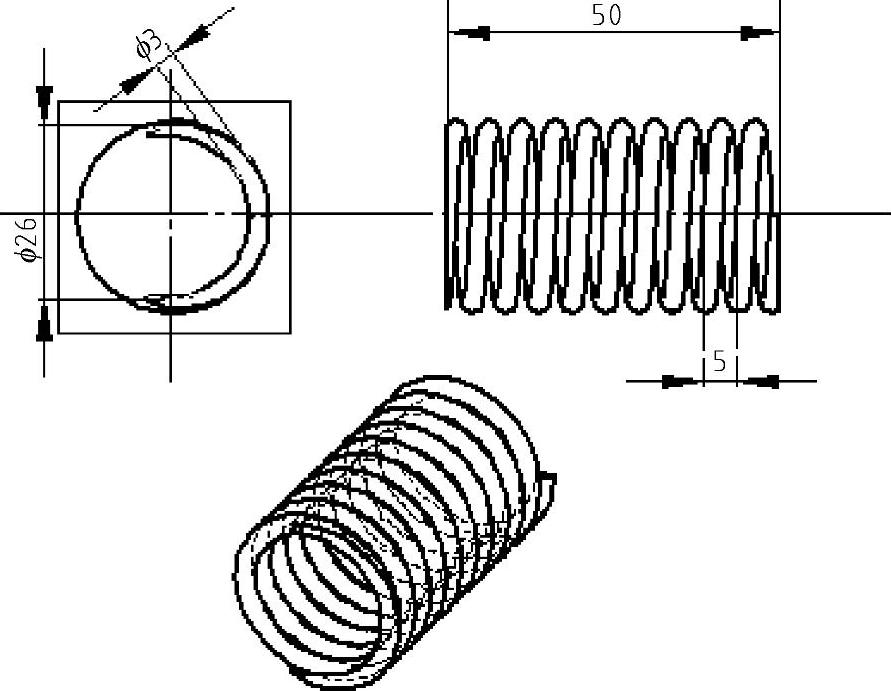

图2-52 圆柱弹簧

（1）单击“新建”按钮，在“新建SolidWorks文件”对话框中双击“零件”图标。

（2）在特征管理器中选择“前视基准面”，单击草图绘制按钮，进入草图绘制，绘制圆心在原点半径为13mm的圆，然后单击重建模型结束草图绘制。

（3）单击主菜单“插入”→“曲线”→“螺旋线/涡状线”，如图2-53所示。单击螺旋线/涡状线后弹出螺旋线/涡状线的属性管理器，定义方式选择螺距和圈数，螺距为5mm、圈数为10圈、起始角度为0°，单击确定后得到螺旋线，如图2-54所示。

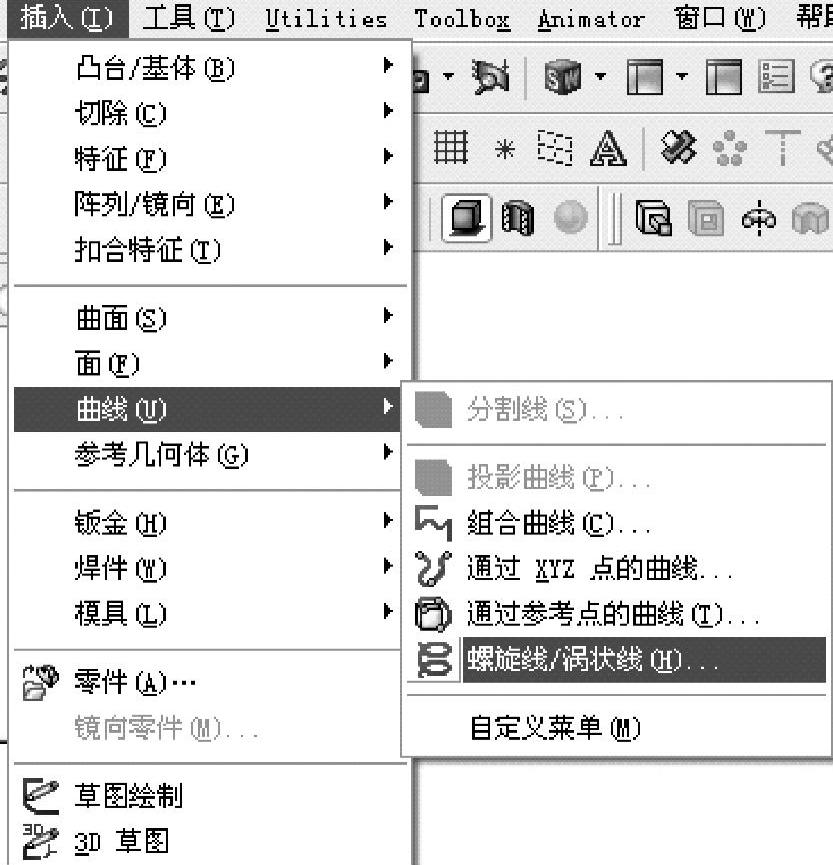

图2-53 螺旋线所在菜单

（4）单击主菜单“插入”→“参考几何体”→“基准面”，从弹出的属性管理器选择，并单击螺旋线即可建立基准面1，选中基准面1单击正视于，绘制圆心为当前坐标原点、直径为3mm的圆，单击重建模型结束草图绘制，同时得到草图2。

（5）单击特征命令扫描，弹出特征属性管理器，在轮廓填入圆（即草图2），路径填入螺旋线，单击确定后得到螺旋圆柱弹簧，如图2-55所示。(www.chuimin.cn)

（6）在特征管理器中选择“前视基准面”，单击草图绘制按钮，进入草图绘制，绘制如图2-56所示的草图，单击重建模型结束草图绘制。在特征树中选中刚得到的草图，单击弹出属性管理器，选择方向1单击完全贯穿，选择方向2单击完全贯穿，一定选择反侧切除，单击确定后得到两端磨平的螺旋圆柱弹簧，如图2-57所示。

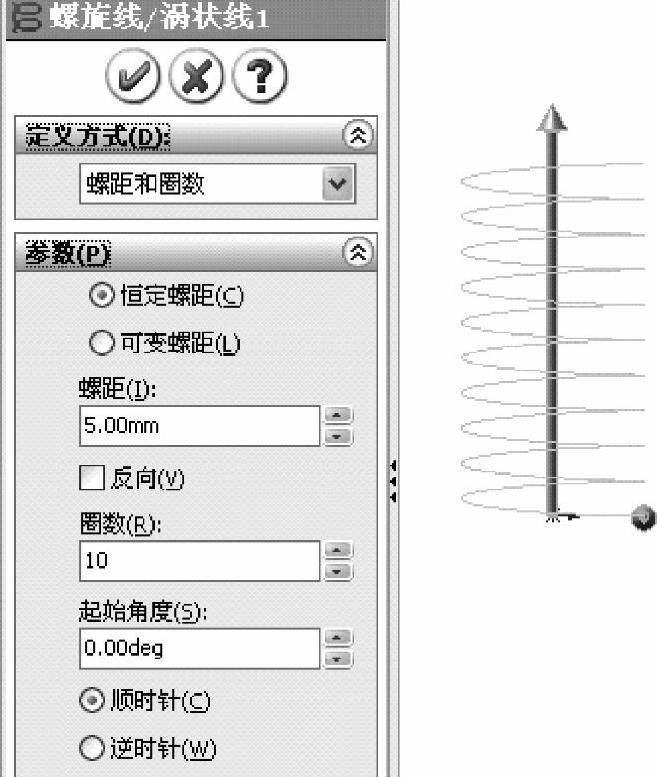

图2-54 螺旋线预览图

图2-55 圆柱弹簧

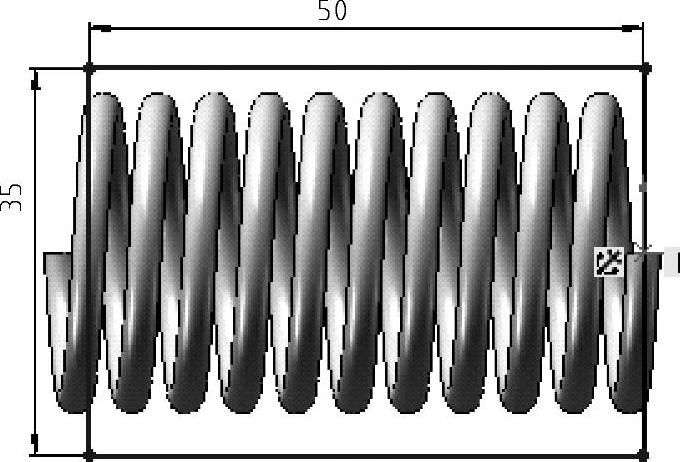

图2-56 草图

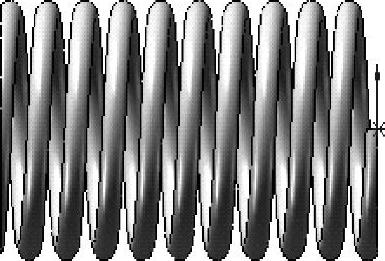

图2-57 两端磨平的螺旋圆柱弹簧
