（1）几何体的三视图如图2-47所示，读懂并作出其三维图。

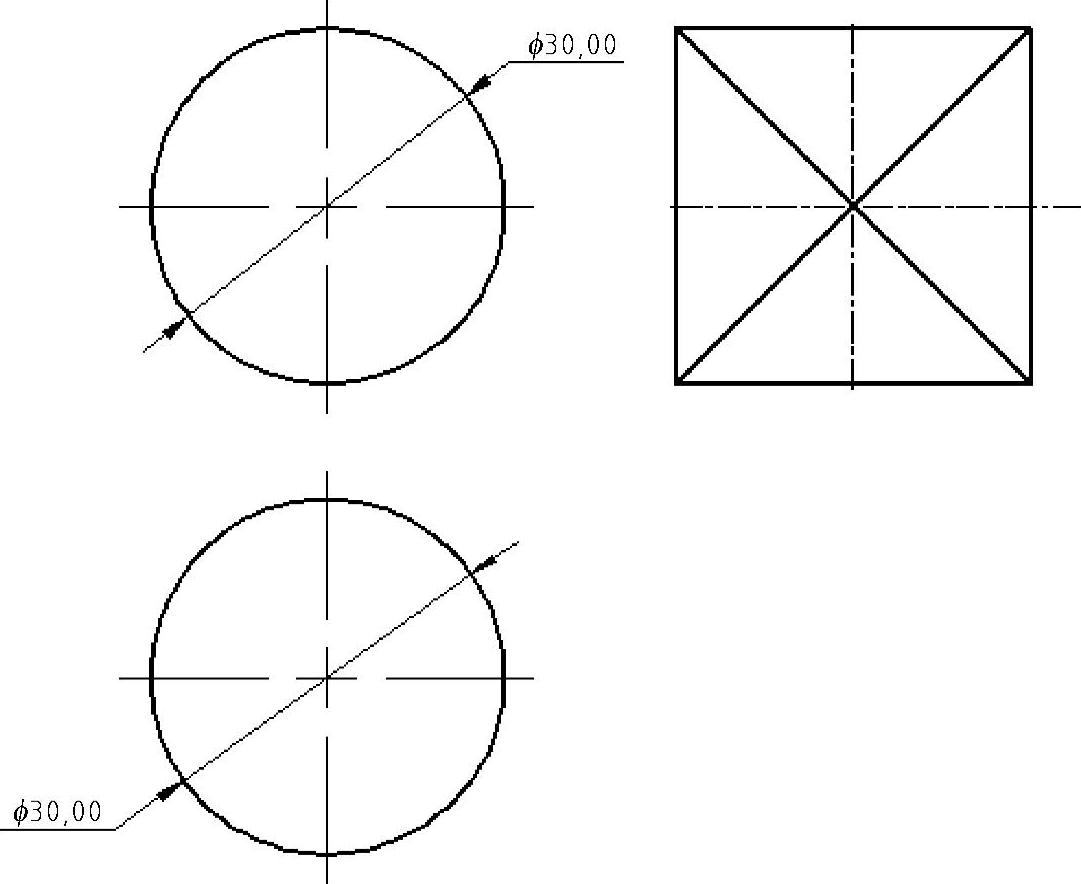

图2-47 三视图

（2）分析三视图的主视图和俯视图的投影和标注可以知道，该几何体是由圆柱切割而成，但从交线来看（或相贯线看）不是完整的平面，从左视图交线积聚成直线自然就想到两等径圆柱正贯。

（3）拉伸成被切圆柱的基体。

1）单击标准工具栏上的“新建”图标按钮→“零件”→“确定”。

2）单击→→→，绘制草图圆，圆心在坐标原点，半径为15mm的圆，然后单击退出草图绘制。

3）单击特征工具栏上的拉伸凸台基体，在弹出的特征属性管理器中选择两侧对称拉伸，深度为30mm，最后单击“确定”，如图2-48所示。

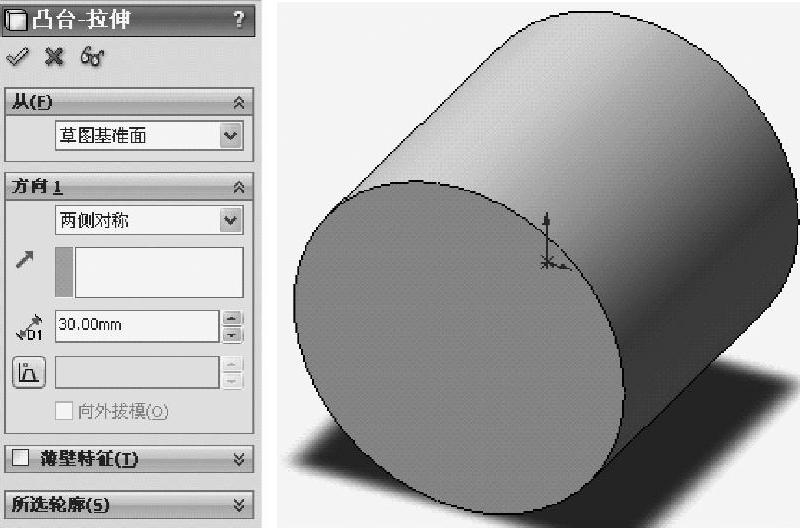

图2-48 凸台拉伸对话框和结果图

（4）反侧切除。(https://www.chuimin.cn)

1）单击→→→，绘制草图圆，圆心在坐标原点，半径为15mm的圆，如图2-49所示，然后单击退出草图绘制。

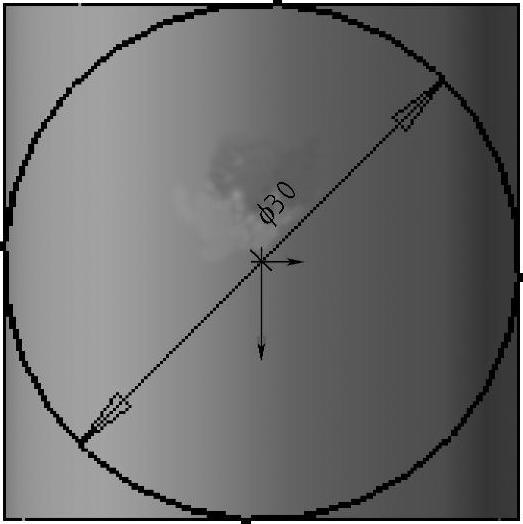

图2-49 反侧切除草图

2）单击特征工具栏上的切除拉伸，在弹出的特征属性管理器中选中反侧切除，方向1下选择两侧对称拉伸，深度为30mm，最后单击“确定”，如图2-50所示。

3）单击“确定”得到和三视图表达一致的几何形体，如图2-51所示。

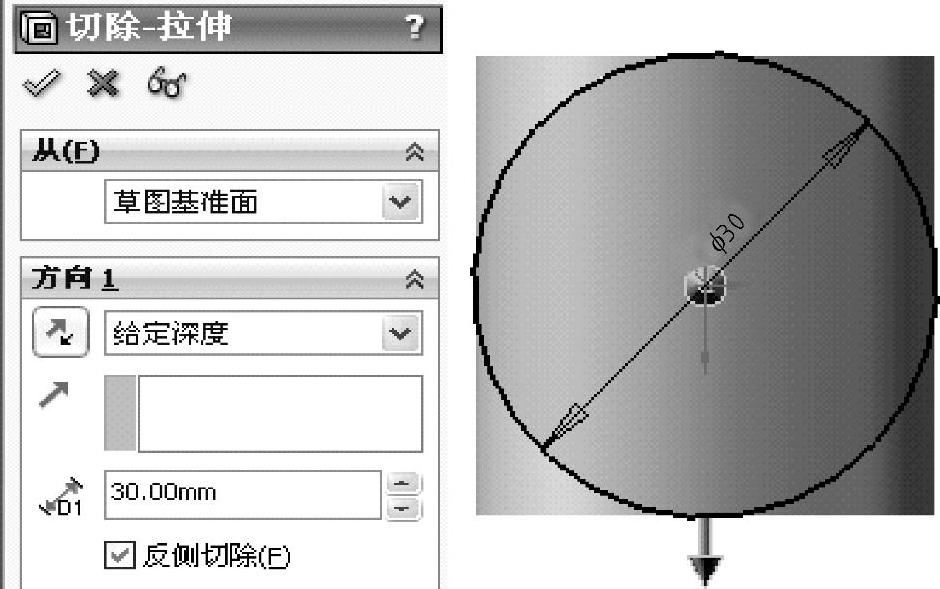

图2-50 反侧切除过程图

图2-51 结果图
