（1）进行草图绘制。

1）单击标准工具栏上的“新建”图标按钮→“零件”→“确定”。

2）单击→→→，先绘制草图圆，然后单击绘制矩形和圆，单击退出草图绘制，当前草图如图2-36所示。

（2）加入几何限制条件和标注尺寸。

1）选择圆心和原点，水平如图2-37所示。

2）标注圆心到中心线的尺寸，标注为125mm。

3）标注矩形上边到水平的距离为10mm，标注右边和左边到竖直中心线的距离为20mm和30mm，圆的直径为25mm，矩形的高度为50mm，结果如图2-38所示。

（3）绘制圆弧。

1）在刚才建立的基准面上绘制三点圆弧，注意有一点要通过直径为25mm圆的圆心，用草图智能尺寸标注半径为120mm，标注中心距离为100mm，结果如图2-39所示。

2）选中圆弧，此时圆弧由黑色变成绿色后，单击构造几何线命令，圆弧由实线变成点画线。

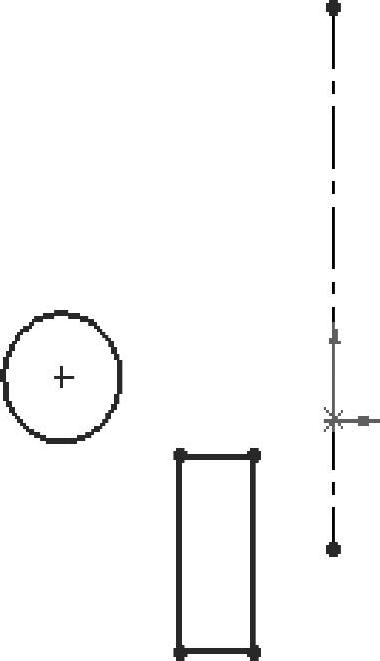

图2-36 草图

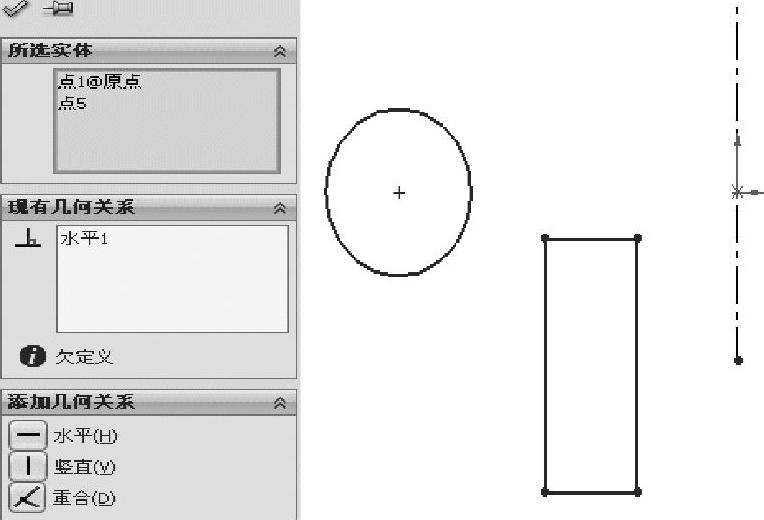

图2-37 添加水平几何关系

图2-38 标注草图

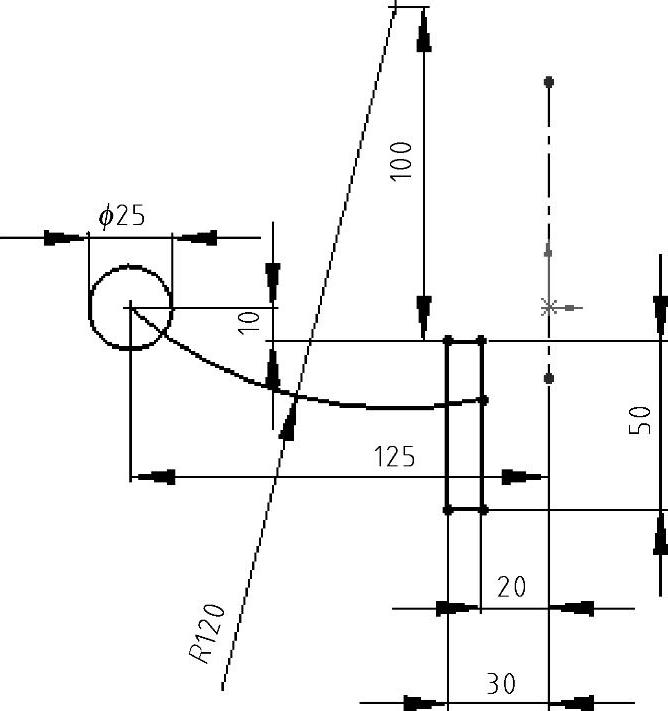

图2-39 标注半径

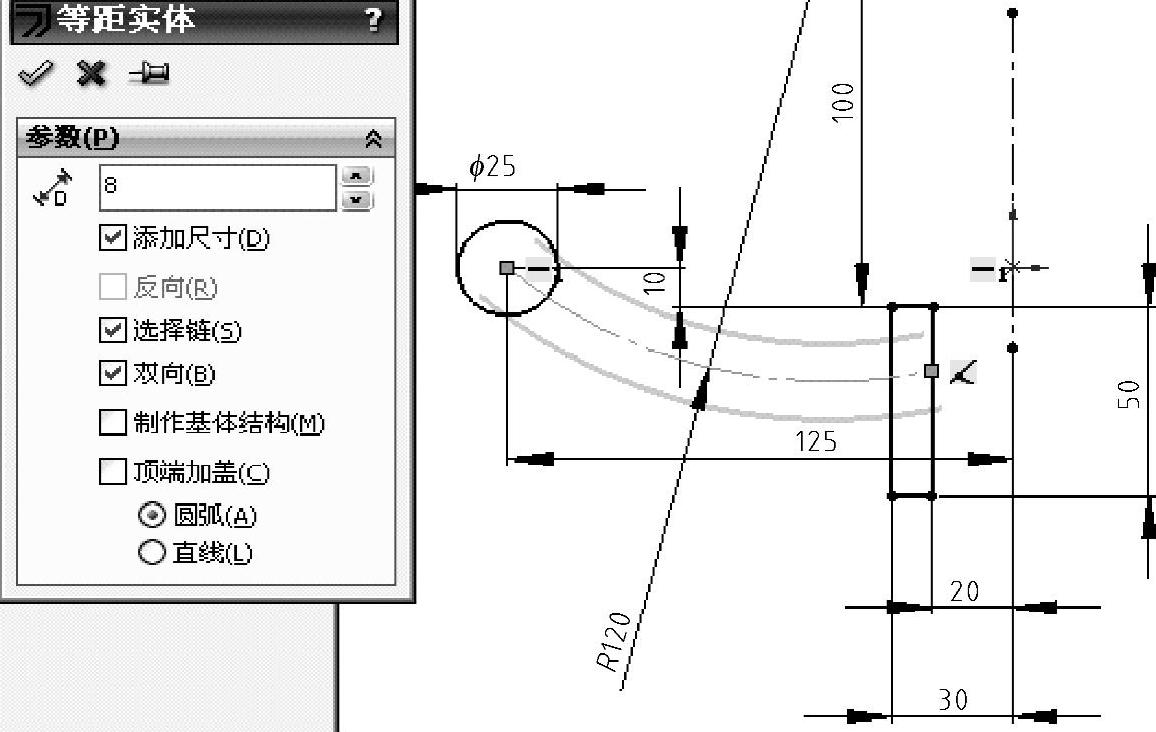

3）单击利用等距实体命令，做双向偏移，偏移距离为8mm，单击确定，如图2-40所示。

（4）修建并倒圆角。

选择剪裁实体命令，弹出如图2-41所示的对话框，选择剪裁到最近端方式剪裁圆和圆弧的左端部分，同时利用草图绘制圆角命令倒圆角半径为5mm，结果如图2-42所示。

（5）旋转成基体。(www.chuimin.cn)

单击退出草图绘制，单击特征旋转凸台/基体命令，选中旋转轴线，单击确定，得到如图2-43所示的基体。

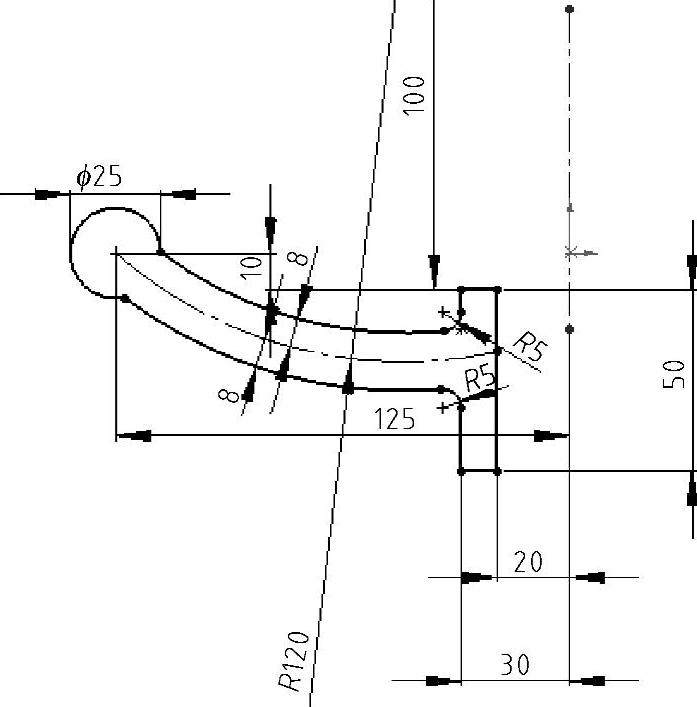

图2-40 偏移圆弧图

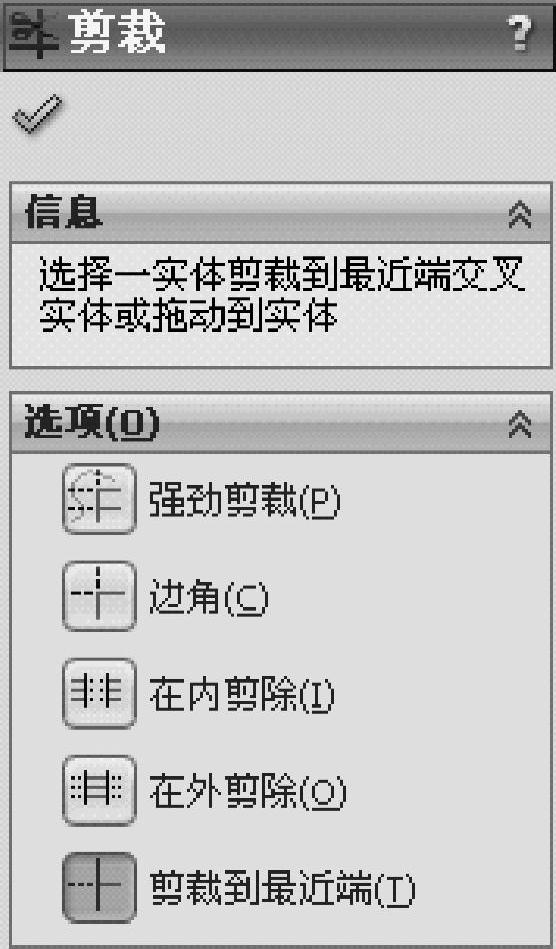

图2-41 剪裁属性对话框

（6）切除拉伸得到轮辐部分。

1）单击上视基准面，然后→→绘制一条原点出发的中心线，两侧偏移15mm，选中偏移得到的直线，以原点为阵列中心，圆周均匀分布阵列，个数为3，利用转化实体引用命令，选中直径为225和60的圆，使之由实体轮廓变成草图的圆，如图2-44所示。

图2-42 剪裁和圆角后的结果

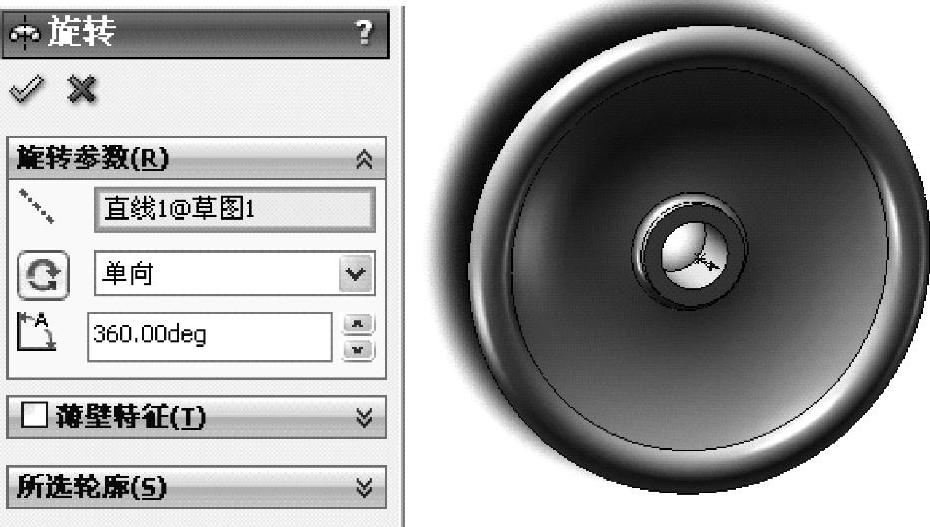

图2-43 旋转成基体

2）选择剪裁实体命令，剪裁直线和圆的相交部分，得到如图2-45所示的草图。

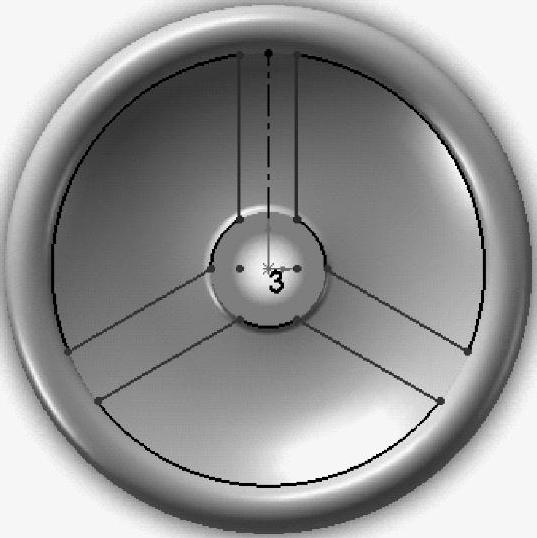

图2-44 轮辐初步草图

图2-45 剪裁后草图

（7）切除拉伸得到完整的手轮。

选中上一步最后得到的草图，单击切除拉伸，选择完全贯穿，得到如图2-46所示的实体图。

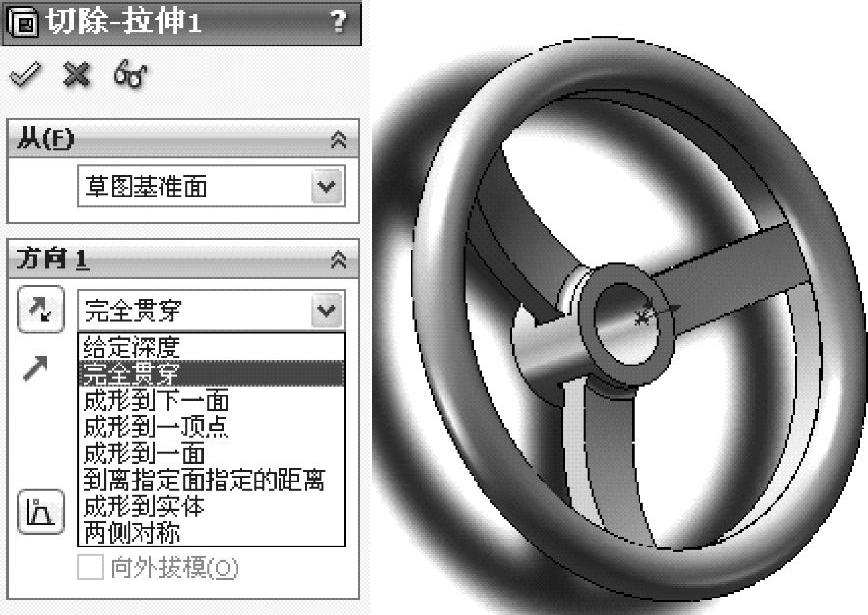

图2-46 切除拉伸得到的实体图
