SolidWorks经典实践：变半径圆角实例

2023-11-21 理论教育版权反馈

【摘要】：分析其视图可以知道该盒子是由一个长方体通过四条竖棱倒圆角，然后用变半径特征圆角形成底面的曲面，抽壳变成空心，对于腔内的分隔板可以由筋板特征形成。图2-34 筋属性设置及预览图图2-35 完整变半径圆角盒子图

（1）几何体的视图如图2-26所示，读懂并作出其三维图。

（2）分析其视图可以知道该盒子是由一个长方体通过四条竖棱倒圆角，然后用变半径特征圆角形成底面的曲面，抽壳变成空心，对于腔内的分隔板可以由筋板特征形成。

（3）拉伸成盒子的基体。

1）单击标准工具栏上的“新建”图标按钮→“零件”→“确定”。

图2-25 球体

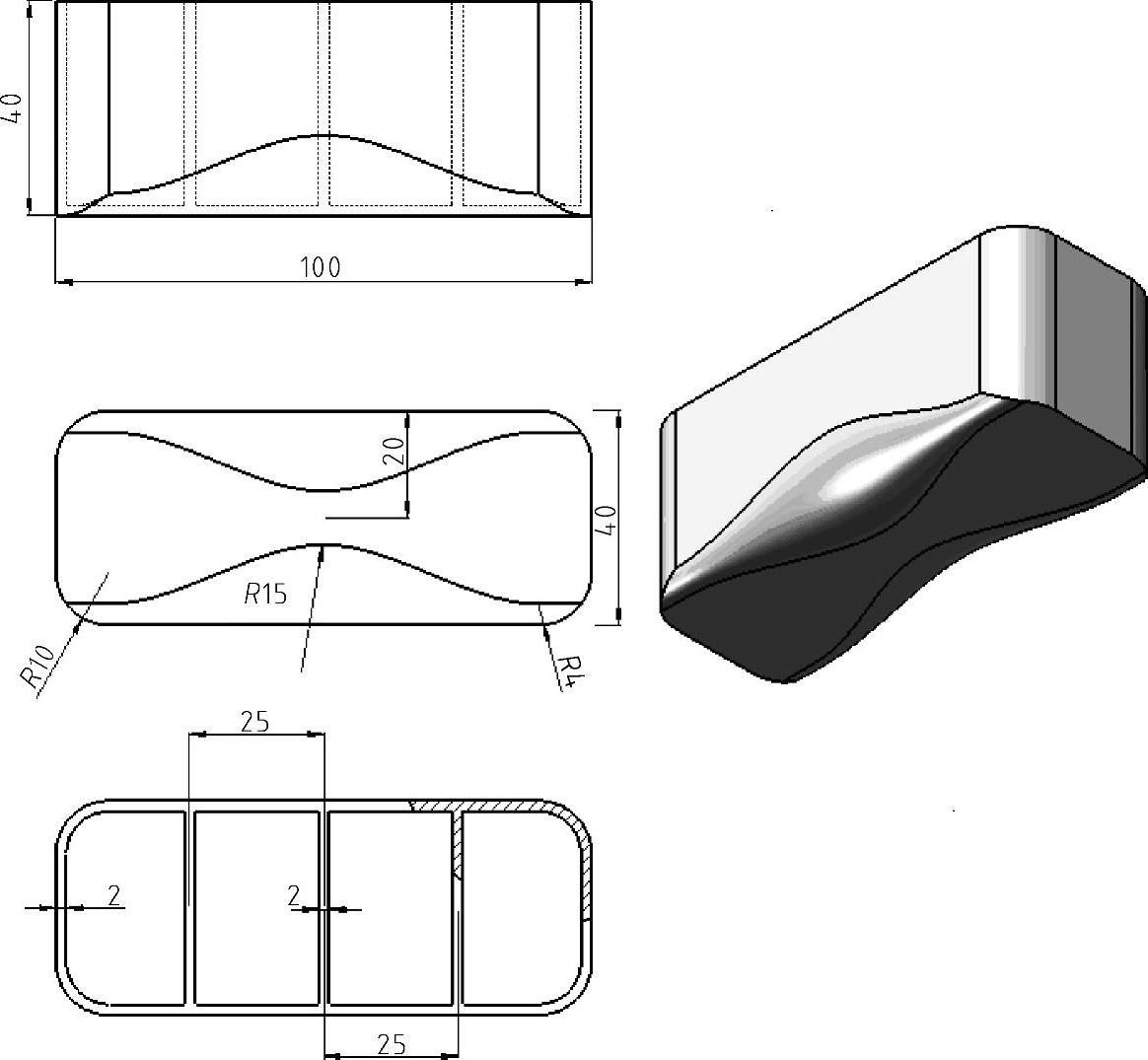

图2-26 盒子工程图

2）单击→→→，绘制草图矩形，矩形的左下角顶点在坐标原点，标注长为100mm，宽为40mm，然后单击退出草图绘制。

3）单击特征工具栏上的“凸台-拉伸”，在弹出的特征属性管理器中选择两侧对称拉伸，深度40mm，最后单击“确定”，如图2-27所示。

（4）竖棱倒圆角。

按住Ctrl键依次选中四条竖棱后，单击特征工具栏上的圆角特征，对于弹出的特征属性管理器作如图2-28所示的设置，然后单击确定退出草图绘制，最后得到的效果图如图2-29所示。

（5）变半径圆角。

图2-27 矩形拉伸对话框和结果图

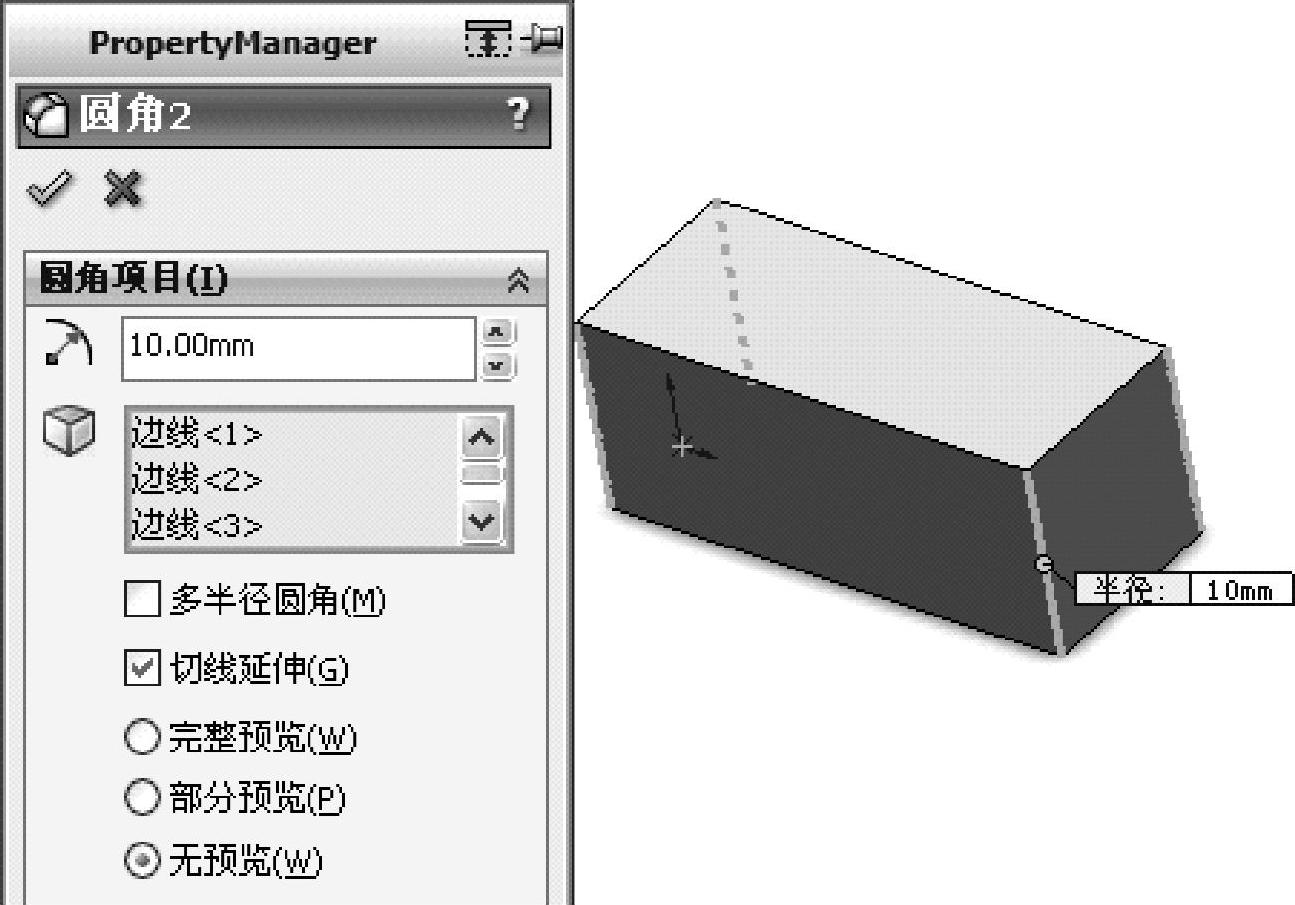

图2-28 圆角属性管理器

图2-29 倒圆角后效果图

1）选中底面长的一条棱后，单击特征工具栏上的圆角特征，弹出圆角特征属性管理器对话框，在圆角类型中选中变半径，在实例数中填入1，在附加圆角中选中V1，在半径框中填入4mm，然后可以看到附加圆角中V1已自动添加为4mm，如一样，V2的设置重复V1也是4mm，设置完后如一样，然后用鼠标选中中间的红点，此时可以看到附加圆角中出现P1，如一样，类似V1的设置，半径设为15mm，设置完成后如图2-30所示（注：圆角项目中不能选择切线延伸）。单击确定后，得到变半径圆角的结果如图2-31a所示。

(www.chuimin.cn)

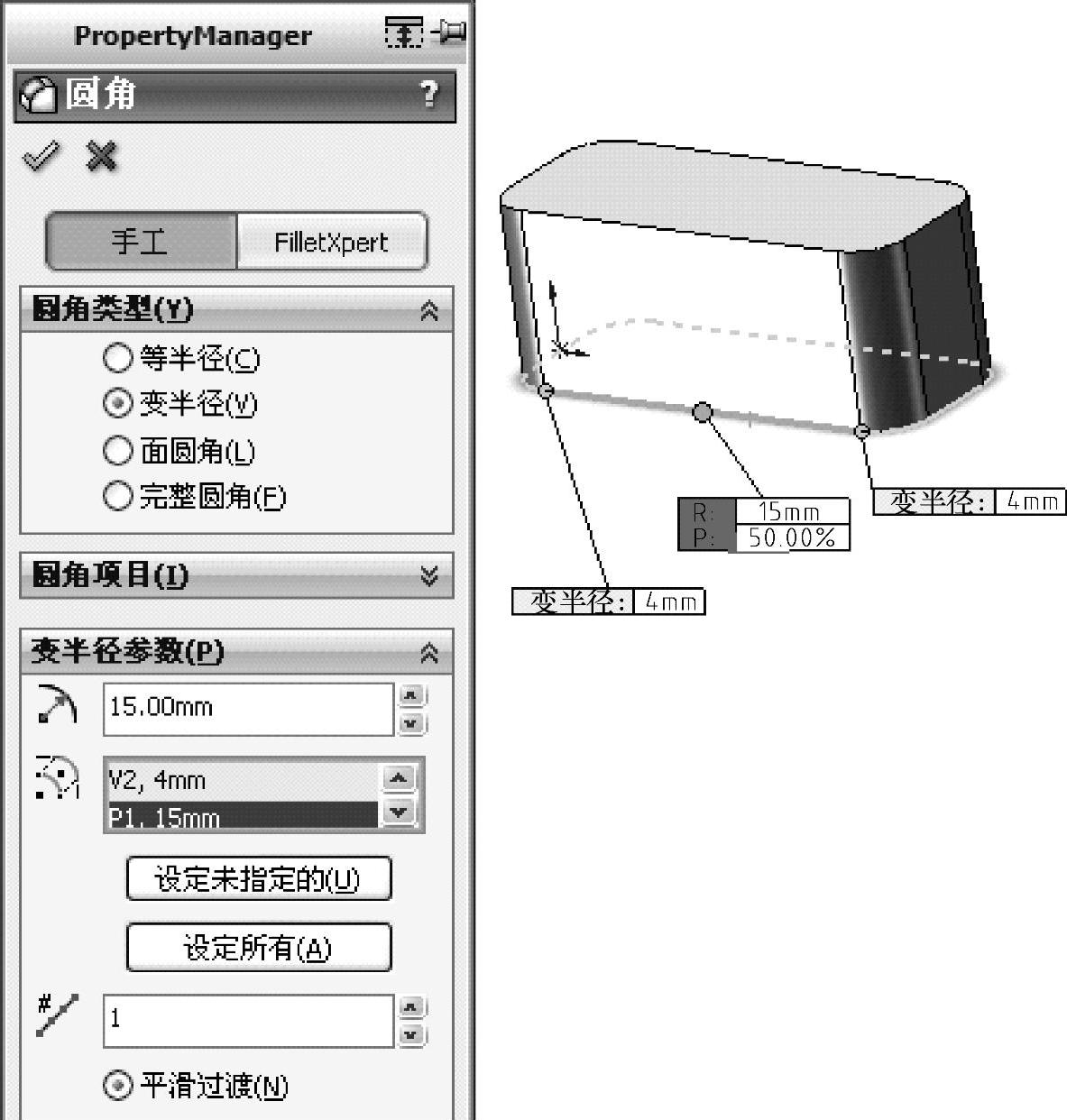

图2-30 变半径圆角设置图

2）底面另一侧棱的变半径圆角重复上面1）的过程即可，但是软件不支持一次选中完成，结果如图2-31b所示。

（6）抽壳变空盒子。

选中刚才得到的几何体的上表面，然后单击抽壳命令，在弹出的对话框中厚度参数填入2mm，单击确定后，得到抽壳的结果如图2-32所示。

（7）利用特征“筋”生成盒子中的隔板。

1）选中盒子的上端面作为筋板草图绘制平面，单击→→，选择内棱边的中点作为端点画一直线，然后利用等距实体，选择双向偏移，距离为25mm，结果如图2-33所示。

图2-31 变半径圆角和双侧变半径圆角结果图

a）变半径圆角 b）双侧变半径圆角

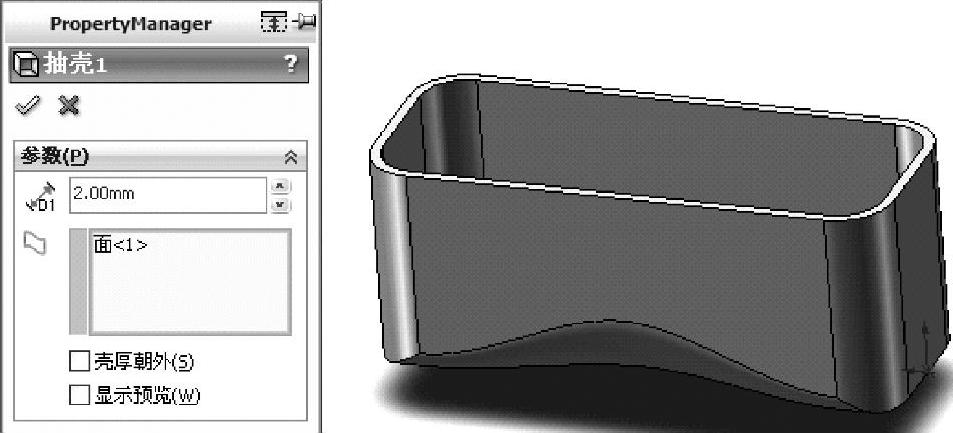

图2-32 抽壳特征设置与结果图

图2-33 等距实体属性和筋草图

2）然后单击特征命令筋，在弹出的属性管理器中作如下设置，厚度形式选择“两侧”，厚度填入2mm，如图2-34所示。

3）单击确定后，得到完整的盒子图如图2-35所示。

图2-34 筋属性设置及预览图

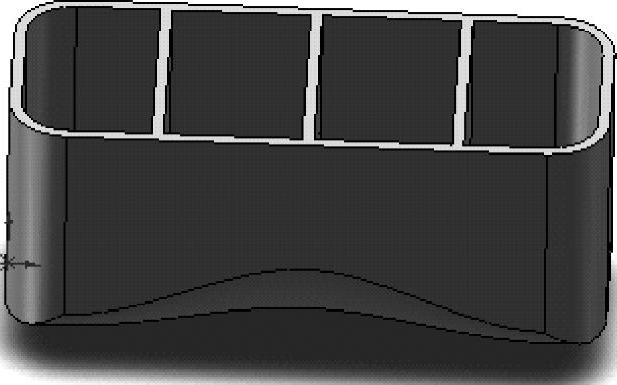

图2-35 完整变半径圆角盒子图
