SolidWorks实例：球倒圆角
【摘要】：单击确定，得到由8个圆角组成的球体，如图2-22所示。图2-22 由倒角生成的球体图2-23 半圆草图选中草图1后，单击“旋转凸台\基体”，弹出如图2-24所示的对话框，单击是，再单击确定，得到如图2-25所示的球体。
1.方法1：利用倒圆角的命令生成
（1）单击“新建”按钮
，在“新建SolidWorks文件”对话框中双击“零件”图标。
（2）在特征管理器中选择“前视基准面”，单击草图绘制按钮
，进入草图绘制，绘制顶点在原点边长为40mm的正方形，然后利用
拉伸长度为40mm得到如图2-20所示的正方体。
（3）单击特征命令按钮
，在弹出的圆角属性管理器中的圆角类型中选择等半径，
大小输入20mm，然后选择正方体的六个面，如图2-21所示。
（4）单击
确定，得到由8个圆角组成的球体，如图2-22所示。

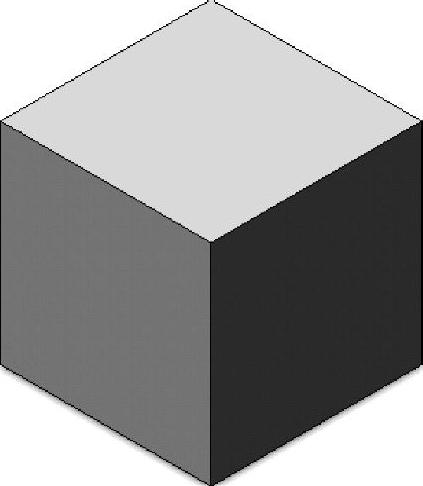

图2-20 正方体
2.方法2：利用半圆草图和旋转凸台\基体
成型
（1）单击“新建”按钮
，在“新建SolidWorks文件”对话框中双击“零件”图标。
(www.chuimin.cn)

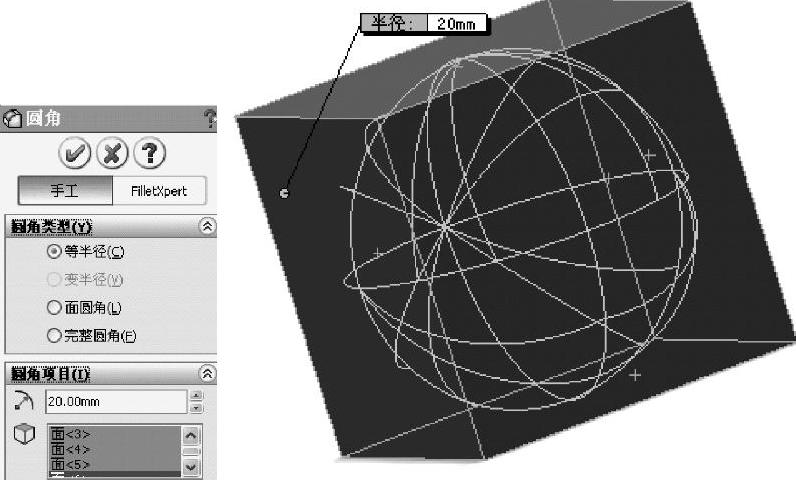

图2-21 圆角属性管理器和预览图
（2）在特征管理器中选择“前视基准面”，单击草图绘制按钮
，进入草图绘制，绘制圆心在原点半径为20mm的圆，然后利用画中心线
命令画出竖直方向的直径，然后利用剪裁实体剪裁掉左边或右边部分，同时单击重建模型
，得到如图2-23所示的半圆草图。

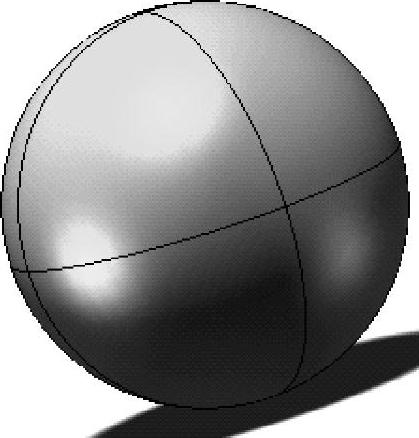

图2-22 由倒角生成的球体

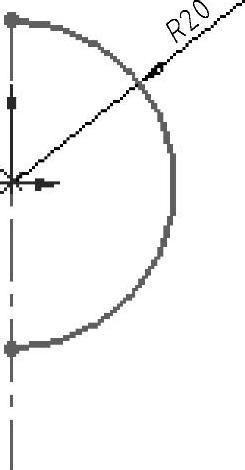

图2-23 半圆草图
（3）选中草图1后，单击“旋转凸台\基体”
，弹出如图2-24所示的对话框，单击是，再单击
确定，得到如图2-25所示的球体。

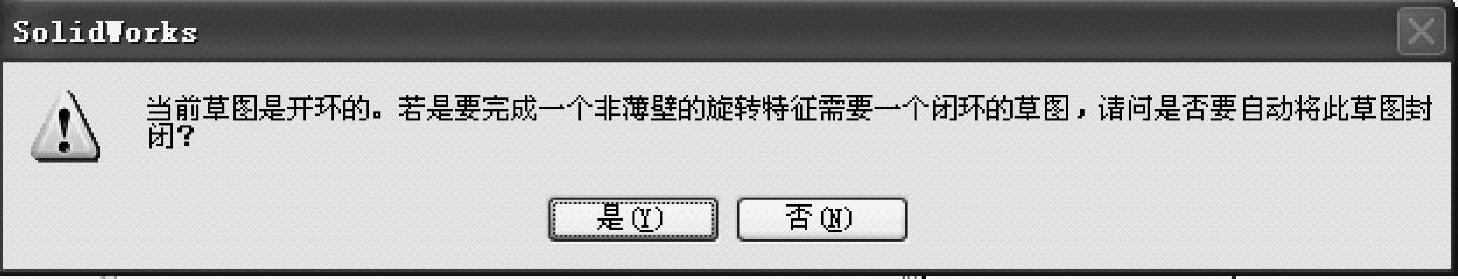

图2-24 对话框
