SolidWorks上机实践经典：轴拉伸实例

2023-11-21 理论教育版权反馈

【摘要】：单击特征拉伸命令，拉伸深度填入22mm，选中向外拔模，拔模斜度填入9.462322°，具体操作如图2-8所示。图2-7 轴的具体结构图2-8 带拔模斜度的拉伸重复退刀槽的操作步骤得到2×16的退刀槽部分，单击“确定”图标按钮，单击鼠标右键弹出如图2-9所示的菜单，然后单击旋转视图，使要建草图的圆柱端面朝向操作者，然后单击正视于→开始绘制草图→画圆，画圆的半径为13mm，拉伸深度为4mm，得到26圆柱部分，如图2-10所示。

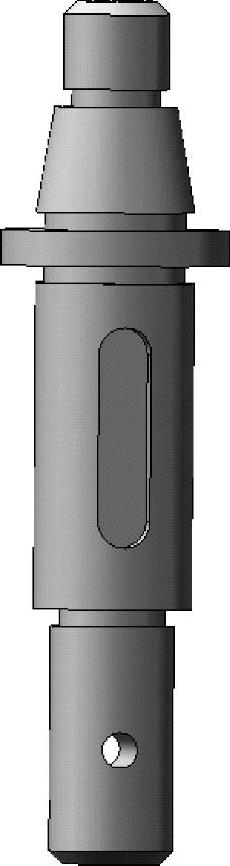

分析如图2-7所示的轴的具体结构，可以用旋转成型然后切除倒角和键槽，也可以用分段拉伸然后切除倒角和键槽，这里我们采用第二种方法。

（1）单击标准工具栏上的“新建”图标按钮→“零件”→“确定”。

（2）单击→→→，绘制草图圆，画圆心在坐标原点，半径为6mm的圆，然后单击退出草图绘制。单击特征拉伸命令，在特征属性对话框中的深度填入13mm，然后选择拉伸圆柱的一个端面作为新草图平面后，单击，画圆心在坐标原点，半径为5mm的圆，然后单击退出草图绘制。单击特征拉伸命令，拉伸深度为2mm，注意方向，如果方向不对，可以单击箭头使其成为反向。这样就做出2×ϕ10的退刀槽部分。

（3）拉伸圆台轴的部分，选择拉伸退刀槽圆柱部分的一个右端面作为新草图平面后，单击，画圆心在坐标原点，半径为7mm的圆，然后单击退出草图绘制。单击特征拉伸命令，拉伸深度填入22mm，选中向外拔模（因为从左到右建模方式），拔模斜度填入9.462322°，具体操作如图2-8所示。

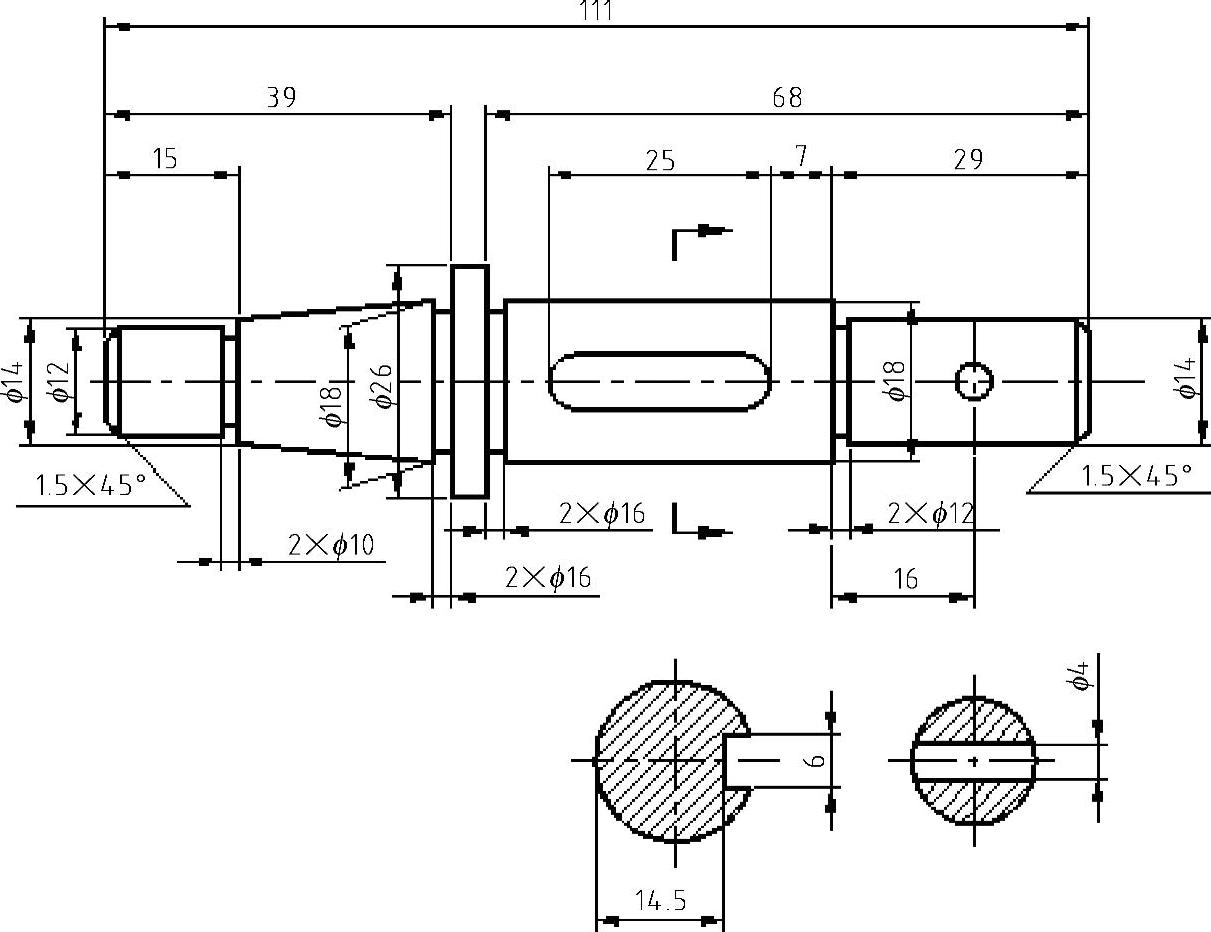

图2-7 轴的具体结构

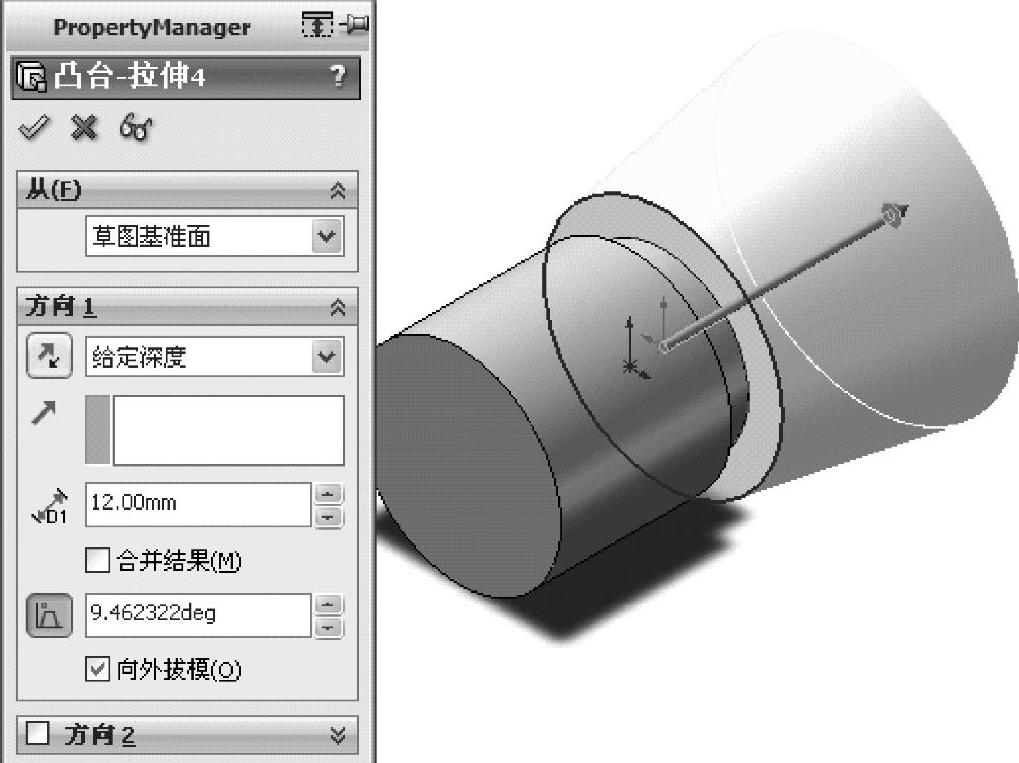

图2-8 带拔模斜度的拉伸

（4）重复（3）退刀槽的操作步骤得到2×ϕ16的退刀槽部分，单击“确定”图标按钮，单击鼠标右键弹出如图2-9所示的菜单，然后单击旋转视图，使要建草图的圆柱端面朝向操作者，然后单击正视于→开始绘制草图→画圆，画圆的半径为13mm，拉伸深度为4mm，得到ϕ26圆柱部分，如图2-10所示。

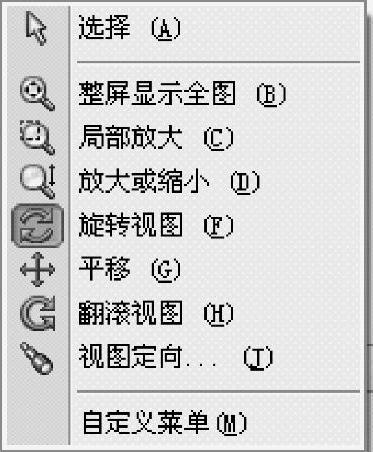

图2-9 弹出菜单

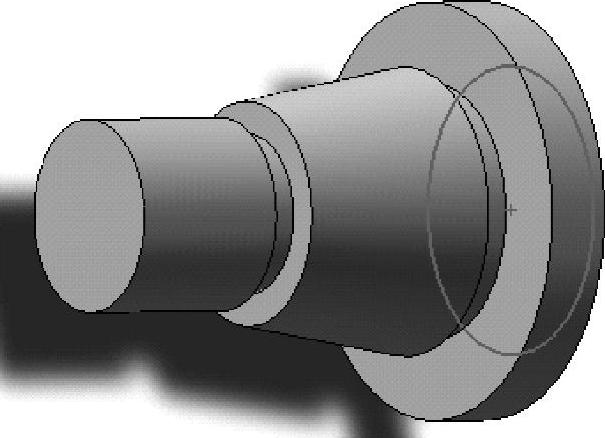

图2-10 拉伸得到ϕ26圆柱

（5）操作类似于（4）的步骤，可以拉伸得到2×ϕ16的退刀槽部分和37×ϕ18的圆柱部分，如图2-11所示。

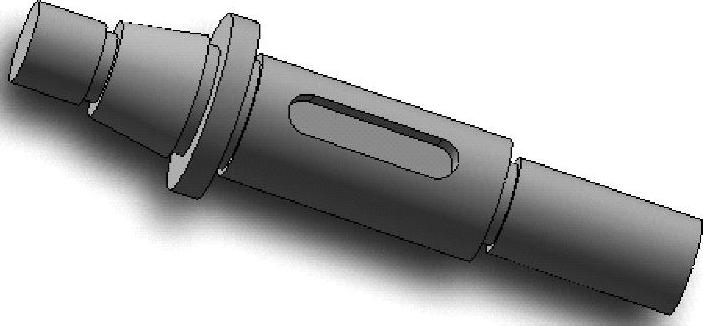

图2-11 拉伸37×ϕ18圆柱

（6）键槽的切除。

1）单击设计特征树中的，单击“插入”菜单→选择“参考几何体”→选择“基准面”（见图2-12）→在弹出的基准面属性管理器中的平行偏移距离填入9mm，如果方向不对可以单击反转，这样就建立了正确的基准面1，如图2-13所示。

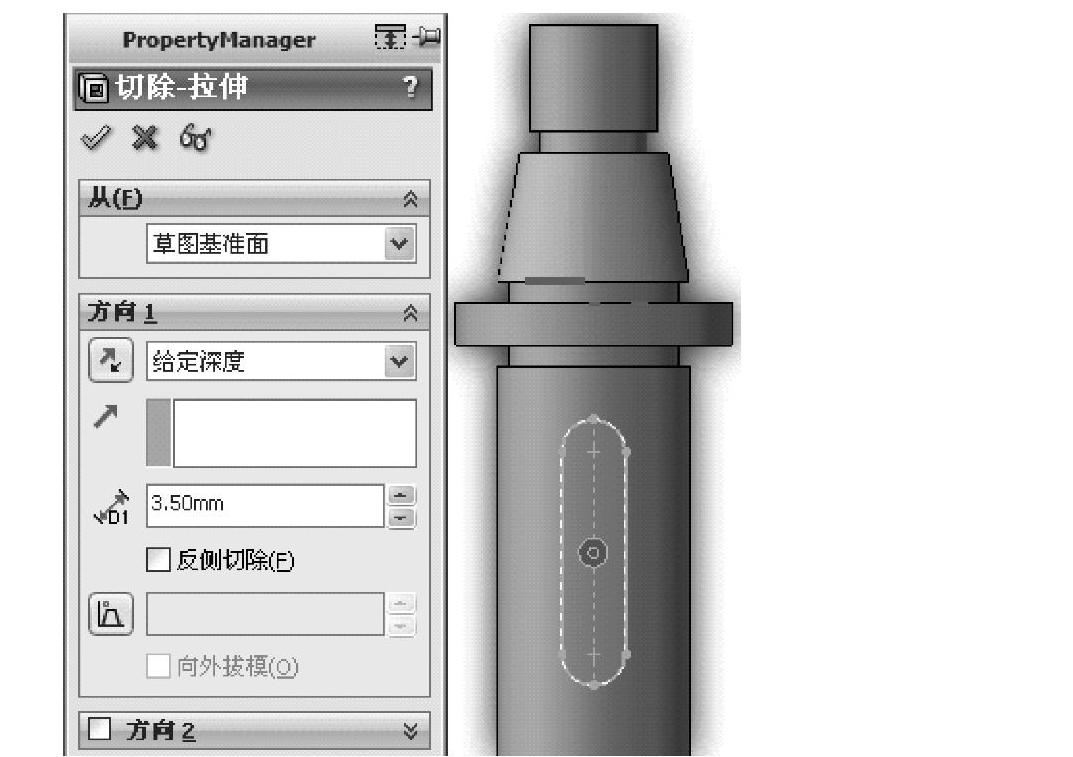

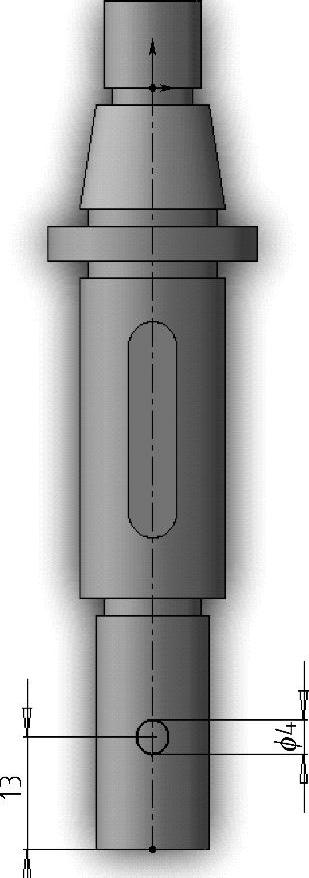

2）单击正视于→开始绘制草图，利用草图工具“中心线”命令绘制通过坐标原点中的竖直直线，然后利用等距实体选择双向，距离为3mm，单击“确定”图标按钮，选中圆柱的端面轮廓线单击转化实体引用得到同端面对齐的直线，然后利用等距实体偏移7mm和25mm，最终得到如图2-14所示的键槽草图。再利用剪裁实体和镜像得到合格草图，如图2-15所示。然后单击退出草图绘制，选中草图单击特征命令切除-拉伸，深度填入3.5mm，如图2-16所示，确定可以得到切除键槽。
